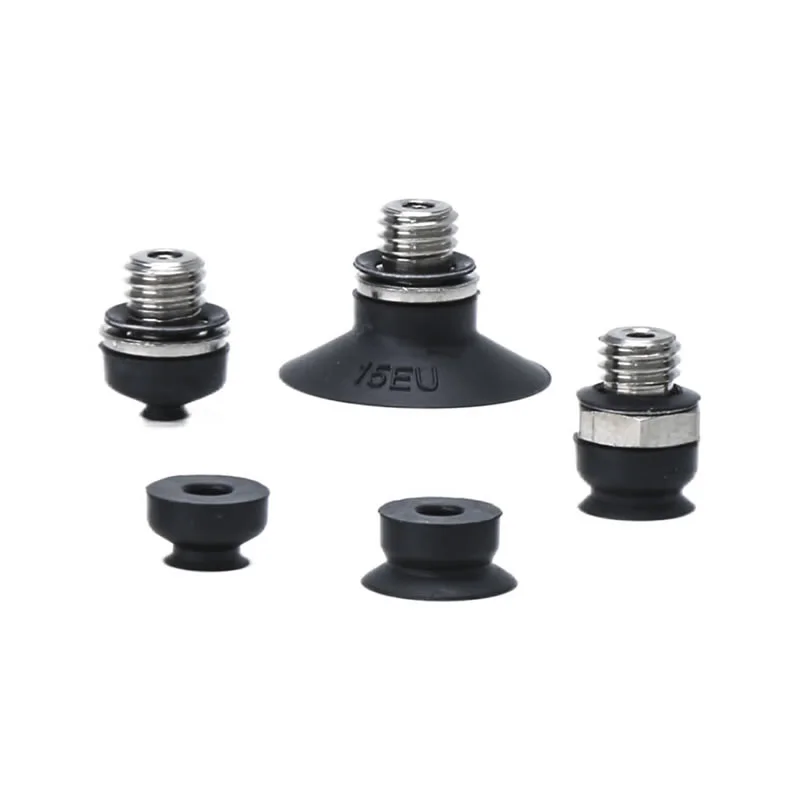

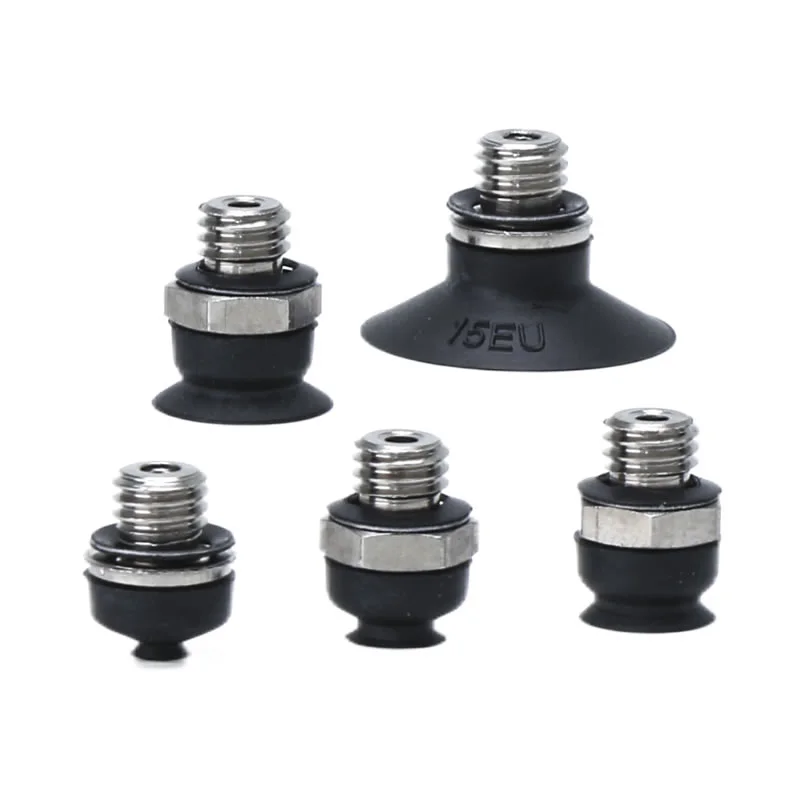

Vacuümzuignappen van het korte type ZP2-EU
Als toonaangevende fabrikant in China biedt onze fabriek de op maat gemaakte korte vacuümzuignappen ZP2-EU (diameters ø2–15 mm). Deze serie heeft een ultradun, plat profiel en is speciaal ontworpen voor gebruik in kleine ruimtes. Door gebruik te maken van hoogwaardig antistatisch siliconenmateriaal levert Commaelec een professionele oplossing die stabiele, kreukvrije zuigprestaties garandeert. We beschikken over een voorraad A5/H5-schroefdraadspecificaties en roestvrijstalen fittingen, waardoor deze serie een ideale keuze is voor toepassingen in de elektronicaproductie en productielijnen voor lithium-ionbatterijen.
Klik en start de selectie
》Terug naar productinformatie
Vacuümzuignappen van het korte type ZP2-EU

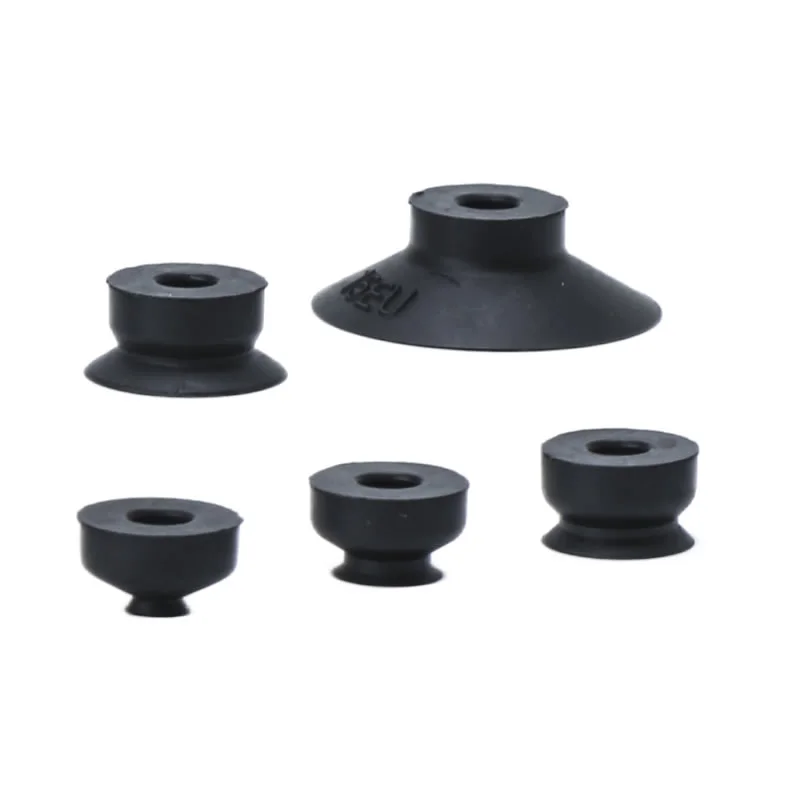

ZP2-serie Vacuümkusseneenheid van het korte type
ZP2-T-serie met adapter Kort vacuümkussen
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
De vacuümzuignappen van het korte type ZP2-EU worden geproduceerd door Zhejiang Comma Electric Co., Ltd.; wij zijn een van de toonaangevende fabrikanten en leveranciers in China. ZP2 EU platte zuignap met laag profiel heeft de kenmerken van een klein volume en stabiele adsorptie.
Producteigenschappen:Deze compacte zuignap heeft een laag profiel voor een ruimtebesparend ontwerp, ideaal voor krappe ruimtes. Het vlakke oppervlak zorgt voor een goede pasvorm tegen de werkstukoppervlakken, zorgt voor een stabiele hechting en voorkomt effectief vervorming tijdens het gebruik, waardoor het perfect is voor nauwkeurig hanteren. Bepaalde modellen beschikken over antistatische eigenschappen en voldoen aan de operationele vereisten van gevoelige omgevingen zoals de elektronica-industrie.
Specificaties:De korte vacuümzuignappen ZP2-EU zijn verkrijgbaar in verschillende diameters, waaronder φ2, φ4, φ6, φ8 en φ15.
Materialen zuignap:Veelgebruikte materialen zijn onder meer nitrilrubber (NNBR), geïmporteerde siliconen en antistatisch siliconenrubber, waarbij elk materiaal is afgestemd op specifieke werkomgevingen en onderdeelvereisten.
Aansluitmogelijkheden:Verkrijgbaar in verschillende typen, waaronder buitendraad (A5) en buitendraad (H5).
Veelgestelde vragen
Welke maten zijn er beschikbaar?
Vacuümzuignappen van het korte type ZP2-EU zijn doorgaans verkrijgbaar in standaarddiameters zoals φ40, φ50, φ63, φ80, φ100 en φ125.
Kleinere maten: geschikt voor compacte apparatuur en lichte onderdelen
Grotere maten: zorgen voor een sterkere zuigkracht voor grotere werkstukken
Comma Factory onderhoudt een stabiele voorraad en ondersteunt ook aangepaste formaten op basis van projectvereisten.
Wat is het "korte type"?
Het "korte type" verwijst naar een onopvallende, compacte structuur:
Gereduceerde totale hoogte voor installaties met beperkte ruimte
Snellere respons in snelle pick-and-place-systemen
Betere stabiliteit bij montage in krappe robot- of geautomatiseerde opstellingen
Dit ontwerp is vooral handig als de installatieruimte beperkt is, maar de prestaties niet in het gedrang mogen komen.
Wat is het verschil tussen EU- en andere ZP2-typen?
ZP2-EU (kort type): compacter, geoptimaliseerd voor apparatuur in Europese stijl en ruimtebesparende lay-outs
Standaard ZP2: meer algemeen gebruik, met bredere structurele configuraties
Het EU-type richt zich vaak op compactheid, gestandaardiseerde interfaces en snelle integratie
Comma zorgt voor compatibiliteit en consistente kwaliteit in verschillende configuraties om aan diverse marktbehoeften te voldoen.
Hoe worden ze gemonteerd?
Vacuümzuignappen van het korte type ZP2-EU ondersteunen flexibele montageopties:
Interne of externe draadverbindingen
Compatibel met adapters en bufferbeugels
Verticale of laterale vacuümpoortopties
Waarom kiezen voor Komma?
Sterk R&D-vermogen:Een professioneel team ondersteunt oplossingen op maat voor verschillende automatiseringsbehoeften
One-stop-levering:Het brede productassortiment vereenvoudigt de aanschaf en systeemintegratie
Flexibele aanpassing:De afmetingen, materialen en structuur van de korte vacuümzuignappen ZP2-EU kunnen allemaal worden aangepast aan uw specifieke vereisten.
Snelle reactie:Snelle technische ondersteuning en levering door een vertrouwd bedrijf

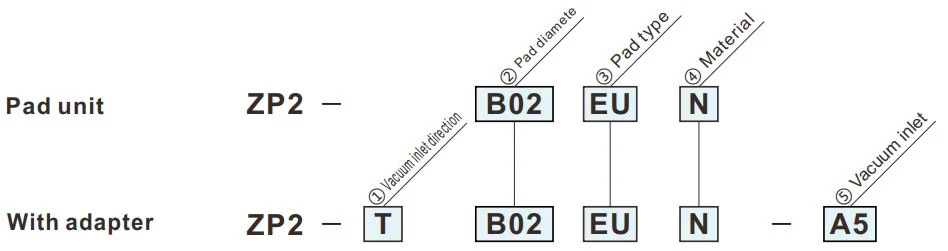

Hoe te bestellen
- Ruimtebesparend in hoogterichting.
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ③Padtype | |
| EU | Platte soort |
| ②Pad-diameter (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑤Vacuüminlaat | |
| A5 | M5x0,8 (Zeshoekige buitendiameter) |
| H5 | M5x0,8 (Binnenzeskantkop) |
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
EU
Platte soort
| Model | øA | øB | øC | D | Y | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Model voor verwijzing: ZP2-B02EUS
Montageafmetingen adapter
ZP2-T
Verticaal
A5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Model voor verwijzing: ZP2-TB06EUGS-A5
ZP2-T
Verticaal
H5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Model voor verwijzing: ZP2-TB06EUGS-H5
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
