Wanneer geautomatiseerde apparatuur kleine componenten moet verwerken in extreem beperkte ruimtes,Vacuümzuignappen van het korte type ZP2-MUvanKommabieden een compacte en praktische vacuümgrijpoplossing. Met paddiameters van φ2 tot φ15 mm, een onopvallende structuur, meerdere materiaalkeuzes en flexibele montageconfiguraties, is de ZP2-MU-serie ontworpen voor precisiehanteringstoepassingen waarbij conventionele zuignappen te groot of moeilijk te positioneren zijn.
Vacuümzuignappen van het korte type ZP2-MU zijn compacte, platte vacuümzuignappen, ontwikkeld voor kleine, lichtgewicht en precisiewerkstukken. Hun ruimtebesparende structuur maakt ze bijzonder geschikt voor dicht op elkaar geplaatste automatiseringsapparatuur, terwijl materiaalopties zoals NBR, siliconenrubber, urethaanrubber, FKM, geleidend NBR en geleidend siliconenrubber ingenieurs in staat stellen een oplossing te selecteren op basis van de bedrijfsomstandigheden. De serie ondersteunt paddiameters van φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 en φ15 mm, waardoor deze geschikt is voor elektronica, halfgeleiders, precisieassemblage, verpakking en andere geautomatiseerde handlingtoepassingen.
Inhoudsopgave
- Wat zijn vacuümzuignappen van het korte type ZP2-MU?
- Waarom is het compacte ontwerp belangrijk in automatisering?
- Wat zijn de belangrijkste kenmerken van ZP2-MU?
- Met welke specificaties moeten kopers rekening houden?
- Hoe beïnvloeden verschillende padmaterialen de prestaties?
- Waar kunnen ZP2-MU vacuümzuignappen worden gebruikt?
- Hoe moeten ingenieurs het juiste model selecteren?
- Welke voordelen kunnen ze bieden voor geautomatiseerde systemen?
- Veelgestelde vragen over vacuümzuignappen van het korte type ZP2-MU
- Waarom zou u ZP2-MU overwegen voor uw volgende automatiseringsproject?

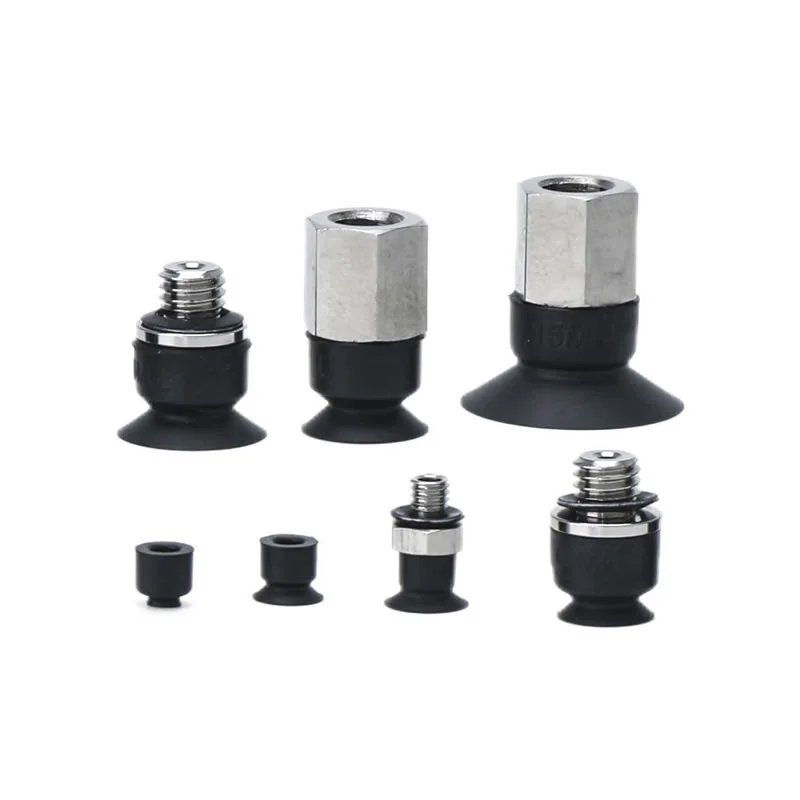

Wat zijn vacuümzuignappen van het korte type ZP2-MU?
Vacuümzuignappen van het korte type ZP2-MU zijn platte vacuümzuignappen binnen de ZP2-serie, speciaal ontworpen voor toepassingen die compacte afmetingen en betrouwbare adsorptie vereisen. Volgens de productspecificaties variëren de beschikbare paddiameters van φ2 mm tot φ15 mm, waardoor de zuignappen zeer kleine werkstukken kunnen opnemen.
De low-profile configuratie is vooral waardevol wanneer de beschikbare installatiehoogte beperkt is. In plaats van dat er een grote verticale montage nodig is, zorgt de korte structuur ervoor dat het vacuümkussen dichter bij het werkstuk kan worden geplaatst. Dit kan apparatuurontwerpers helpen compactere grijpers te creëren en de toegankelijkheid van kleine componenten te verbeteren.
Het vlakke contactoppervlak ondersteunt bovendien nauw contact met geschikte werkstukken. Bij precisie-pick-and-place-operaties is het behouden van stabiel contact belangrijk omdat overmatige beweging, vervorming of inconsistente positionering de nauwkeurigheid van de assemblage stroomafwaarts kunnen beïnvloeden.
Voor aanvullende informatie kunnen kopers Comma's bekijkenVacuümzuignappen van het korte type ZP2-MU productpaginavoor gedetailleerde modelinformatie en bestelconfiguraties.
Waarom is het compacte ontwerp belangrijk in automatisering?
Moderne automatiseringsapparatuur wordt steeds compacter. Robots, lineaire actuatoren, assemblagestations en precisiehandlingsystemen moeten vaak meerdere handelingen uitvoeren binnen een beperkt werkbereik. In dergelijke omgevingen kunnen de afmetingen van elk pneumatisch onderdeel het algehele mechanische ontwerp beïnvloeden.
Een korte vacuümzuignap kan verschillende praktische voordelen bieden:
- Gereduceerde installatiehoogte:De onopvallende constructie is geschikt voor beperkte verticale ruimtes.
- Betere bereikbaarheid:Kleine pads kunnen werkstukken bereiken die zich in dichte componentlay-outs bevinden.
- Compact grijperontwerp:Op een beperkt oppervlak kunnen meerdere kleine zuigpunten worden geïntegreerd.
- Precisiebehandeling:Kleine paddiameters kunnen effectiever op kleine werkstukoppervlakken worden afgestemd.
- Flexibele apparatuurintegratie:Verschillende inlaat- en draadconfiguraties vereenvoudigen het ontwerp van het pneumatische systeem.
Deze kenmerken maken compacte vacuümzuigplaten bijzonder relevant voor fabrikanten die geautomatiseerde productieapparatuur met hoge snelheid en hoge dichtheid ontwikkelen.
Wat zijn de belangrijkste kenmerken van ZP2-MU?
De prestaties van een vacuümzuignap zijn van meer afhankelijk dan alleen de diameter. Ingenieurs moeten ook rekening houden met het profiel, het materiaal, de verbindingsmethode, de kenmerken van het werkstuk en de werkomgeving.
1. Ultracompacte padformaten
ZP2-MU-modellen zijn verkrijgbaar in de maten φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 en φ15 mm. Deze brede selectie maakt de serie geschikt voor microcomponenten en lichtgewicht onderdelen.
2. Platte contactstructuur
De MU-configuratie maakt gebruik van een plat kussenontwerp. Deze structuur is bedoeld voor stabiel contact met goed gevormde werkstukken en kan helpen een consistente adsorptie te behouden tijdens herhaalde pick-and-place-cycli.
3. Meerdere materiaalopties
Gebruikers kunnen verschillende rubbermaterialen selecteren op basis van temperatuur, chemische blootstelling, slijtage en elektrostatische vereisten. Dit maakt de productfamilie flexibeler dan een vacuümpad uit één materiaal.
4. Meerdere montageconfiguraties
De serie ondersteunt aansluitopties, waaronder A3 externe schroefdraad en H5- of B5-configuraties voor verschillende padformaten. Verticale vacuüminlaatopstellingen zijn ook beschikbaar via ZP2-T-configuraties.
5. Geleidende opties voor gevoelige toepassingen
Geleidende NBR en geleidende siliconenrubberopties kunnen worden geselecteerd wanneer beheersing van statische elektriciteit belangrijk is. Dit is vooral relevant voor elektronica- en halfgeleiderproductieomgevingen.
Met welke specificaties moeten kopers rekening houden?
Het kiezen van een vacuümzuignap moet beginnen met de daadwerkelijke werkstuk- en machineconfiguratie, in plaats van eenvoudigweg het kleinste beschikbare model te selecteren. De volgende specificaties zijn belangrijk bij het beoordelen van ZP2-MU voor een automatiseringsproject.
| Specificatie | Beschikbare opties / informatie | Waarom het ertoe doet |
|---|---|---|
| Padtype | MU plat type | Ondersteunt compact en stabiel contact met geschikte oppervlakken |
| Paddiameter | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Maakt het mogelijk de pad aan te passen aan kleine werkstukafmetingen |
| Materiaal | NBR, siliconen, urethaan, FKM, geleidende NBR, geleidende siliconen | Maakt aanpassing aan vereisten op het gebied van temperatuur, chemicaliën, slijtage en statische controle mogelijk |
| Verbinding | A3, H5, B5 afhankelijk van het model | Ondersteunt integratie met verschillende pneumatische lay-outs |
| Structuur | Kort/laag profiel | Handig als de installatiehoogte beperkt is |
| Typische werkstukken | Kleine en lichtgewicht componenten | Geschikt voor nauwkeurige pick-and-place-operaties |
Hoe beïnvloeden verschillende padmaterialen de prestaties?
Materiaalkeuze is een van de belangrijkste beslissingen bij het specificeren van een vacuümpad. Verschillende materialen vertonen verschillende niveaus van temperatuurbestendigheid, chemische bestendigheid, slijtvastheid en geschiktheid voor speciale industriële omgevingen.
| Materiaal | Typisch temperatuurbereik | Geschikte toepassingen |
|---|---|---|
| NBR | 0°C tot 120°C | Algemene industriële werkzaamheden, metaalplaten, fineer en golfkarton |
| Siliconenrubber | -30°C tot 200°C | Hantering van halfgeleiders, dunne werkstukken en voedselgerelateerde apparatuur |
| Urethaanrubber | 0°C tot 60°C | Algemene behandeling van golfkarton, ijzerplaat en fineer |
| FKM | 0°C tot 250°C | Chemisch-gerelateerde toepassingen en veeleisende temperatuuromgevingen |
| Geleidende NBR | 0°C tot 100°C | Halfgeleidertoepassingen die controle van statische elektriciteit vereisen |
| Geleidende siliconen | -10°C tot 200°C | Halfgeleider- en elektronicatoepassingen met elektrostatische problemen |
De daadwerkelijke materiaalkeuze moet altijd gebaseerd zijn op de volledige werkomgeving, inclusief werkstukoppervlak, temperatuur, chemicaliën, vacuümomstandigheden en de vereiste levensduur.
Waar kunnen ZP2-MU vacuümzuignappen worden gebruikt?
De kleine afmetingen en materiaalflexibiliteit van ZP2-MU maken de serie bijzonder relevant voor precisieautomatisering.
Elektronica en halfgeleiderproductie
Kleine elektronische componenten vereisen een zorgvuldige behandeling, omdat overmatige mechanische kracht of elektrostatische ontlading gevoelige producten kunnen beschadigen. Geleidende siliconen en geleidende NBR-opties kunnen daarom worden overwogen voor toepassingen waarbij statische controle deel uitmaakt van het apparatuurontwerp.
Precisie montage
Geautomatiseerde assemblagesystemen manipuleren vaak kleine plastic, metalen of elektronische onderdelen. Dankzij een compacte zuignap kan het gereedschap aan het einde van de arm de werkstukken bereiken zonder aangrenzende componenten te hinderen.
Automatisering van verpakkingen
Lichtgewicht verpakkingscomponenten en kleine producten kunnen worden overgebracht met behulp van vacuümgrijptechnologie. Er kunnen ook meerdere kleine zuignappen worden geplaatst om een aangepast grijppatroon te creëren.
Behandeling van microcomponenten
Wanneer werkstukken slechts enkele millimeters groot zijn, biedt een grote zuignap mogelijk geen efficiënt contactoppervlak. Het φ2–φ15 mm-bereik van de ZP2-MU biedt meer opties voor het afstemmen van het grijppunt op het onderdeel.
Hoe moeten ingenieurs het juiste model selecteren?
Een systematisch selectieproces kan integratieproblemen verminderen en de betrouwbaarheid van vacuümgrijpen verbeteren.
- Meet het beschikbare contactoppervlak.Kies een paddiameter die veilig op het beoogde grijpoppervlak past.
- Controleer de installatieruimte.Bevestig dat de korte structuur en de geselecteerde verbindingsconfiguratie op de grijper passen.
- Evalueer het werkstukmateriaal.Oppervlaktetextuur, stijfheid, porositeit en netheid kunnen de vacuümprestaties beïnvloeden.
- Selecteer het juiste rubbermateriaal.Denk aan temperatuur, chemicaliën, slijtage en statische elektriciteit.
- Bevestig de vacuümaansluiting.Zorg ervoor dat de A3, H5, B5 of toepasselijke adapterconfiguratie overeenkomt met het pneumatische systeem.
- Test de volledige montage.Controleer de stabiliteit van de adsorptie, de cyclustijd, de positioneringsnauwkeurigheid en het vrijgavegedrag onder feitelijke bedrijfsomstandigheden.
Deze aanpak is vooral nuttig voor kopers die op zoek zijn naar een Chinese fabrikant of leverancier die op maat gemaakte pneumatische componentvereisten kan ondersteunen.
Welke voordelen kunnen ze bieden voor geautomatiseerde systemen?
Voor machinebouwers is de waarde van een compacte vacuümzuiger niet alleen het kleine formaat. Het echte voordeel komt voort uit de manier waarop die compactheid bijdraagt aan het algehele automatiseringssysteem.
- Ruimte-efficiëntie:Korte constructie helpt ingenieurs te werken binnen beperkte installatiegebieden.
- Componentcompatibiliteit:Meerdere padformaten zijn geschikt voor verschillende kleine werkstukken.
- Materiaalflexibiliteit:Verschillende rubberkeuzes ondersteunen verschillende industriële omgevingen.
- Precisiegerichte bediening:Kleine contactoppervlakken kunnen beter geschikt zijn voor microcomponenten.
- Statische controle-opties:Geleidende materialen zijn beschikbaar voor elektronica- en halfgeleidertoepassingen.
- Integratieflexibiliteit:Verschillende inlaat- en draadconfiguraties kunnen het ontwerp van de apparatuur vereenvoudigen.
- Consistentie van bulkproductie:Voor geautomatiseerde systemen die meerdere zuignappen gebruiken, is maatconsistentie belangrijk voor herhaalbare grijpprestaties.
Veelgestelde vragen over vacuümzuignappen van het korte type ZP2-MU
Wat betekent MU in de ZP2-serie?
MU identificeert de platte, korte configuratie binnen de ZP2-serie. Het is ontworpen voor compacte installatie en nauwkeurige hantering van kleine en lichtgewicht werkstukken.
Welke maten zijn beschikbaar voor ZP2-MU?
De beschikbare paddiameters omvatten φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 en φ15 mm. De juiste maat moet worden gekozen op basis van de afmetingen van het werkstuk en het bruikbare contactoppervlak.
Welk materiaal is geschikt voor halfgeleidertoepassingen?
Siliconenrubber wordt vermeld voor halfgeleidergerelateerde toepassingen, terwijl geleidend NBR en geleidend siliconenrubber beschikbaar zijn wanneer controle van statische elektriciteit vereist is. Bij de uiteindelijke selectie moet rekening worden gehouden met de specifieke procesomgeving.
Kan ZP2-MU worden gebruikt in beperkte installatieruimtes?
Ja. De korte en onopvallende structuur is specifiek bedoeld voor toepassingen waarbij de installatiehoogte beperkt is.
Kunnen de zuignappen op maat gemaakt worden?
Geselecteerde configuraties kunnen worden aangepast. Kopers moeten informatie verstrekken over het werkstuk, de vereiste paddiameter, materiaal, montageconfiguratie, richting van de vacuüminlaat en gebruiksomgeving, zodat de juiste configuratie kan worden geëvalueerd.
Waarom zou u ZP2-MU overwegen voor uw volgende automatiseringsproject?
Vacuümzuignappen van het korte type ZP2-MU combineren een compacte constructie, kleine paddiameters, flexibele materiaalkeuze en meerdere montageopties tot een praktische oplossing voor nauwkeurige vacuümbehandeling. Van halfgeleider- en elektronicaproductie tot precisieassemblage en verpakkingsautomatisering, de serie kan machineontwerpers helpen de uitdagingen van kleine werkstukken en beperkte installatieruimtes aan te pakken.
Als u compacte vacuümzuignappen voor geautomatiseerde apparatuur aanschaft, verschillende padmaterialen evalueert of een op maat gemaakte pneumatische grijpoplossing ontwikkelt,Kommakan u helpen bij het identificeren van een geschikte ZP2-MU-configuratie op basis van uw toepassingsvereisten. Voor modelkeuze, bulkinkoop, maatwerk of technische vragen,neem contact met ons opom uw project te bespreken en de juiste vacuümzuignapoplossing voor uw automatiseringssysteem te vinden.
