Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

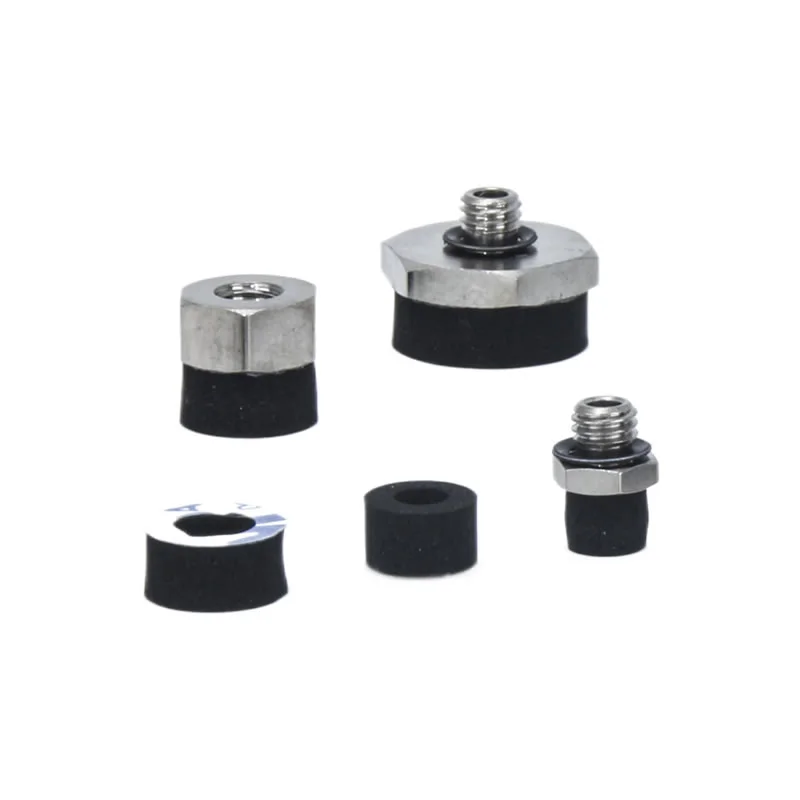

Sponsvacuümzuignappen ZP2
Commaelec exploiteert haar eigen productiefaciliteiten, waarbij bij de productie gebruik wordt gemaakt van hoogwaardig rubber, siliconen en verschillende gespecialiseerde materialen (zoals antistatische verbindingen). Wij bieden een breed scala aan maatspecificaties waaruit u kunt kiezen. De sponsvacuümzuignappen ZP2 worden veel gebruikt in de elektronica-industrie; Deze serie is speciaal ontworpen voor het hanteren van oneffen werkstukken en is verkrijgbaar in vier compacte maten: φ6mm, φ8mm, φ10mm en φ15mm.
Klik en start de selectie
》Terug naar productinformatie
Sponsvacuümzuignappen ZP2

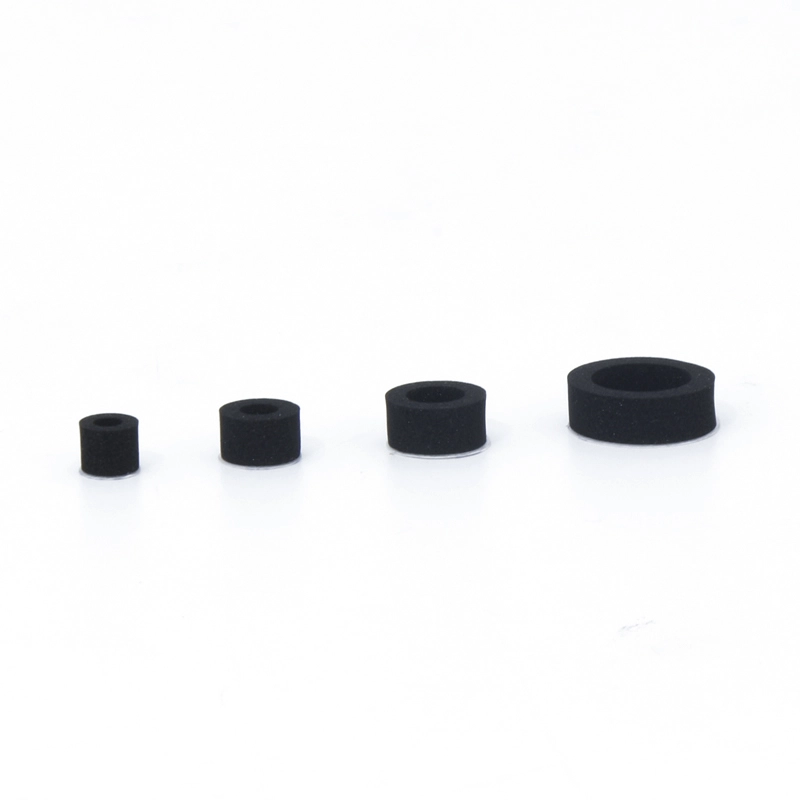

ZP2-serie spons-vacuümeenheid
ZP2-T-serie met adaptersponsvacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
De sponsvacuümzuignappen ZP2 zijn ontworpen voor een stabiele grip op oneffen, gestructureerde of onregelmatige oppervlakken in geautomatiseerde systemen. Hun compacte en flexibele ontwerp maakt ze ideaal voor elektronica, spuitgieten en kleine metaalverwerkende industrieën.
Belangrijkste kenmerken van sponsvacuümzuignappen ZP2
Zeer elastisch materiaal
Gemaakt van zacht sponsmateriaal dat zich aanpast aan uitsteeksels, depressies en ruwe oppervlakken
Zorgt voor een zachte maar stevige grip zonder kwetsbare componenten te beschadigen
Uitstekende afdichting
Vult gaten in het oppervlak effectief om vacuümlekkage te voorkomen
Behoudt een consistente zuigkracht voor het betrouwbaar hanteren van oneffen werkstukken
Diverse opties
Compatibel met robotarmen en geautomatiseerde handlingsystemen
Geschikt voor kleine elektronica, printplaten, gegoten componenten en hardwareonderdelen
Compact ontwerp
De ruimtebesparende constructie maakt integratie in krappe productielijnen mogelijk
Ideaal voor stations met beperkte installatieruimte
Beschikbare formulieren
Verkrijgbaar in vlakke en gestructureerde varianten om aan verschillende oppervlaktevereisten te voldoen
Aanpasbaar aan verschillende automatiseringstoepassingen met nauwkeurige handlingbehoeften
Diameterbereik
Aangeboden in φ6mm, φ8mm, φ10mm en φ15mm
Biedt flexibiliteit voor een breed scala aan kleine en onregelmatige werkstukken
Veelgestelde vragen
Waar worden ZP2-sponspads voor gebruikt?
De sponsvacuümzuignappen ZP2 zijn ideaal voor het grijpen van oneffen, gestructureerde of onregelmatige werkstukken in geautomatiseerde systemen, die vaak worden gebruikt in de elektronica, spuitgieten en het hanteren van kleine metalen onderdelen.
Welke maten en vormen zijn beschikbaar?
Ze zijn verkrijgbaar in de diameters φ6 mm, φ8 mm, φ10 mm en φ15 mm met platte of gestructureerde vormen, ontworpen voor compacte integratie in robotarmen en geautomatiseerde productielijnen.
Hoe moet ik de juiste maat kiezen?
Kies een cup die past bij de oppervlakte en het gewicht van het werkstuk, zodat u verzekerd bent van voldoende vacuümcontact en compatibiliteit met uw automatiseringssysteem.
Wat is het typische laadvermogen?
De belasting is afhankelijk van de cupmaat, het type oppervlak en de vacuümbron; kleinere cups zijn geschikt voor lichte componenten, terwijl grotere cups van φ15 mm iets zwaardere of oneffen onderdelen aankunnen.
Wanneer moet ik ze vervangen?
Vervang de cups als er zichtbare slijtage, scheuren of vervorming is, of als de vacuümhechting instabiel wordt, waardoor een betrouwbare en veilige hantering gegarandeerd is.

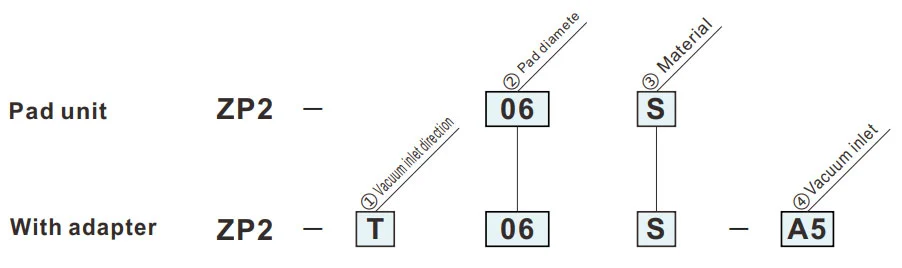

Hoe te bestellen
- Voor adsorptie van werkstukken met oneffenheden.
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ②Pad-diameter (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Materiaal | |
| S | CR-spons (met dubbelzijdige tape) |
| ④Vacuüminlaat | |
| A5 | M5x0,8 (mannelijk) |
| B5 | M5x0,8 (vrouwelijk) |
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
S
Sponskussentje
| Model | øA | øB | ||
|
② Pad diam. |
③ Pad Materiaal |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Model voor verwijzing: ZP2-06S
Montageafmetingen adapter
|
Toepasselijke pad: 06S
|
Toepasselijke pad: 08S
|
|
Toepasselijk kussen: 10S
|
Toepasselijk kussen: 15S
|

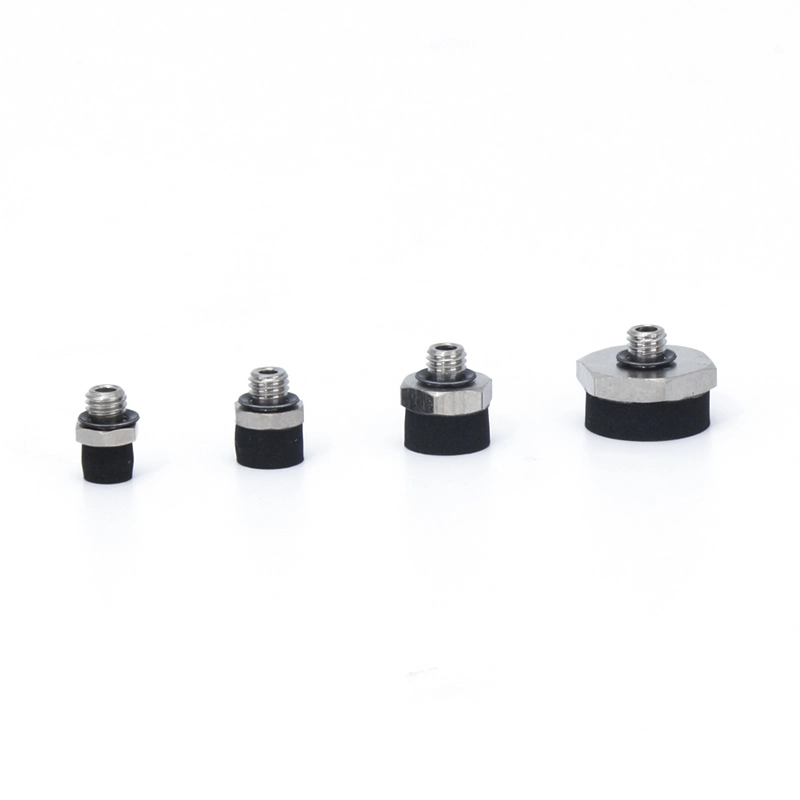

ZP2-T
Verticaal
A5
| Model | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad Materiaal |
④ Vacuüm inlaat |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Model voor verwijzing: ZP2-T06S-A5

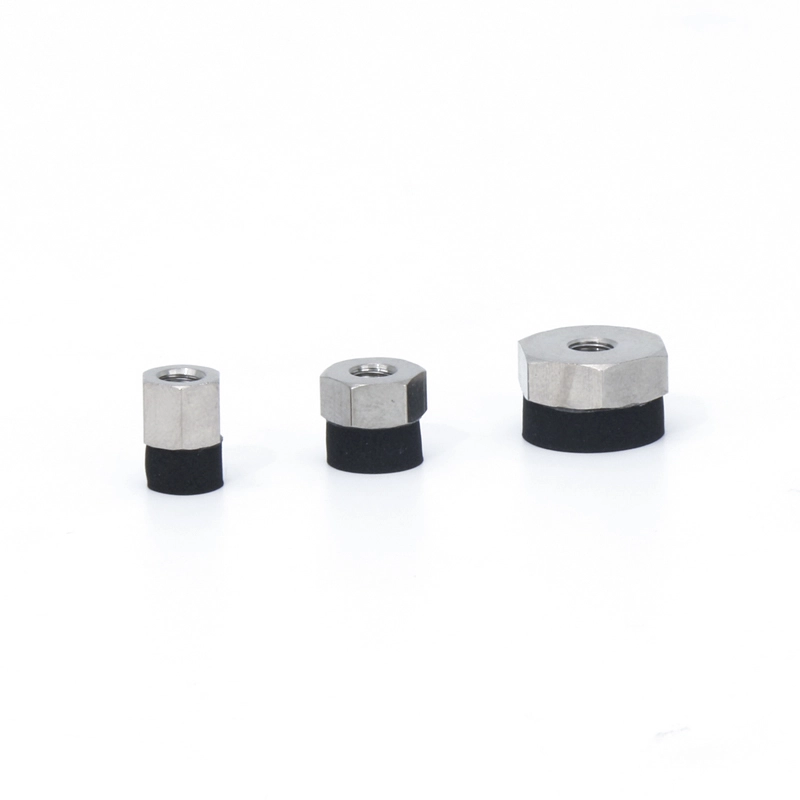

ZP2-T
Verticaal
B5
| Model | øA | øB | øC | E | L | Adapter | ||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad Materiaal |
④ Vacuüm inlaat |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Model voor verwijzing: ZP2-T06S-B5
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
