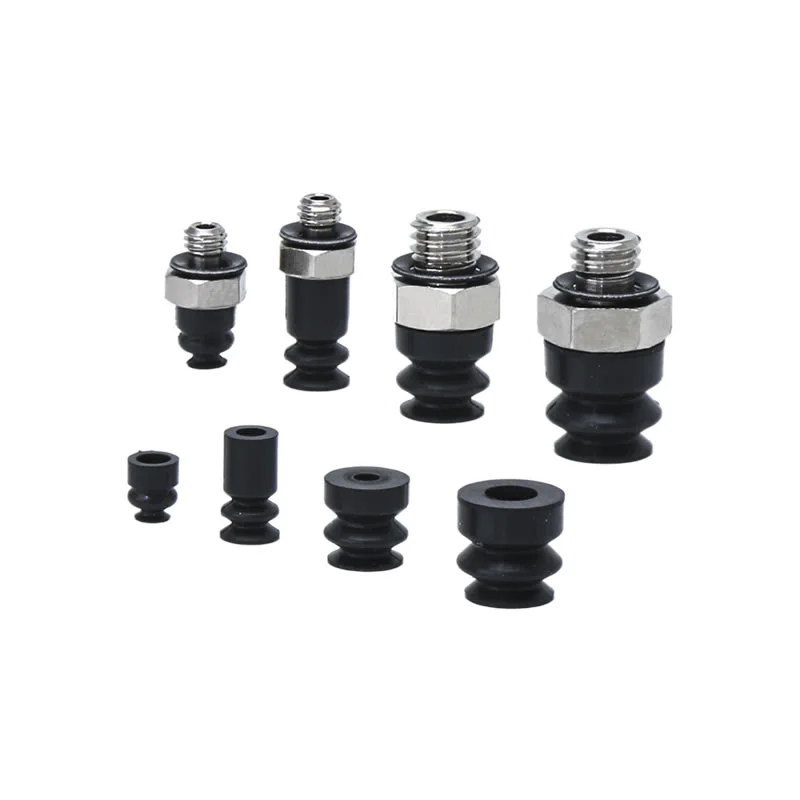

Mini-balgvacuümzuignappen ZP2-ZJ
Vind een enorme selectie mini-balgvacuümzuignappen ZP2-ZJ uit China bij Zhejiang Comma Electric Co., Ltd. Deze units hebben een balgontwerp in accordeonstijl: vier specifieke maten (φ2 mm, φ4 mm, φ5 mm en φ6 mm) maken gebruik van een 1,5-balgstructuur, terwijl de overige vijf maten (φ15 mm, φ20 mm, φ30 mm, φ40 mm en φ46 mm) maken gebruik van een 4,5-balgstructuur. Alle zuignappen in deze serie zijn vervaardigd uit hoogwaardige rubber- en siliconenmaterialen, waarbij speciale materiaalopties, zoals antistatische varianten, ook beschikbaar zijn.
Klik en start de selectie
》Terug naar productinformatie
Mini-balgvacuümzuignappen ZP2-ZJ
ZP2-serie balgvacuümpadeenheid
ZP2-T-serie met adapterbalgvacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Commaelec is een toonaangevende fabrikant, de Mini-balgvacuümzuignappen ZP2-ZJ zijn een ideale oplossing voor nauwkeurige en stabiele hantering in compacte, hoogefficiënte industriële omgevingen.
Wat zijn de belangrijkste kenmerken van ZP2-ZJ-pads?
Balgstructuur
Accordeonontwerp met configuraties met 1,5 lagen (φ2–φ6) en 4,5 lagen (φ15–φ46)
Flexibele plooien passen zich aan oneffen, gebogen of hellende werkstukoppervlakken aan
Ingebouwde compensatie voor hoogte- en hoekafwijkingen, waardoor positioneringsfouten worden verminderd
Elimineert de behoefte aan extra bufferruimte, ideaal voor compacte apparatuurlay-outs
Materiaalopties
NBR:kosteneffectief en slijtvast voor algemene toepassingen
Siliconen:geschikt voor hoge temperaturen en schone omgevingen
Aangepaste materialen (bijvoorbeeld antistatisch) voor elektronica en gevoelige industrieën
Comma zorgt voor een stabiele materiaalkwaliteit en consistente prestaties over batches heen
Hoge prestaties
Sterke en stabiele zuigkracht, zelfs op onregelmatige of gekantelde oppervlakken
Vermindert het risico op loslaten in vergelijking met conventionele platte cups
Volwassen vacuümafdichting en drukhoudtechnologie voor een betrouwbare werking
Ondersteund door China Mini-balgvacuümzuignappen ZP2-ZJ Fabrikantvoordelen:kostenefficiëntie, diverse modellen en een stabiele supply chain
Hoe u de juiste mini-balgvacuümzuignappen ZP2-ZJ kiest
Het selecteren van de juiste Mini-balgvacuümzuignappen ZP2-ZJ hangt af van uw daadwerkelijke werkomstandigheden. Concentreer u op de volgende praktische factoren:
1. Vorm en oppervlak van het werkstuk
Oneffen/gebogen oppervlakken → kies meer balglagen (4,5-laags) voor een betere flexibiliteit
Kleine, iets oneffenheden → 1,5 laag is voldoende en stabieler
De balgstructuur helpt bij het compenseren van hoek- en hoogteverschillen tijdens het grijpen
2. Grootte en gewicht van het werkstuk
Kleine/lichte onderdelen → φ2–φ6
Grotere of zwaardere onderdelen → φ15–φ46
Grotere diameters zorgen voor een sterkere zuigkracht en betere stabiliteit
3. Werkomgeving
Normale omstandigheden → NBR (kosteneffectief)
Hoge temperatuur / schone omgeving → siliconen
Elektronica / gevoelige onderdelen → antistatische materialen
Comma ondersteunt materiaalaanpassing om aan specifieke industriële behoeften te voldoen
4. Apparatuurruimte en indeling
Compacte automatiseringssystemen → ZP2-ZJ is ideaal omdat er geen extra bufferruimte nodig is
Zorg ervoor dat de kophoogte en slag overeenkomen met uw machineontwerp
Controleer de compatibiliteit met bestaande montage- en vacuümsystemen
5. Snelheid en nauwkeurigheid
Snelle pick-and-place → kleinere kopjes met snelle respons
Nauwkeurige positionering vereist → kies de juiste balglagen om verkeerde uitlijning te verminderen
6. Stabiliteitsvereisten
Als werkstukken gekanteld of inconsistent gepositioneerd zijn, geef dan prioriteit aan:
Meerlaagse balg
Groter contactoppervlak
Dit verbetert de afdichting en vermindert zuigfouten
Praktische Keuzetip
Als je het niet zeker weet, begin dan met:
Middelgroot (bijv. φ15–φ30)
Siliconen- of NBR-materiaal
1,5-laags voor algemeen gebruik / 4,5-laags voor complexe oppervlakken
Optimaliseer vervolgens op basis van echte testprestaties.

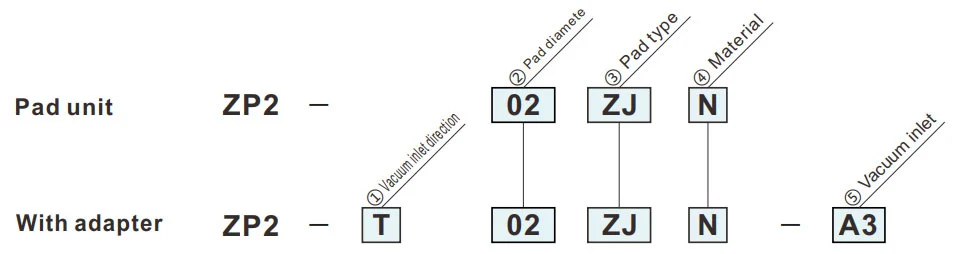

Hoe te bestellen
- Voor gebruik waar geen ruimte is voor de buffer (veertype).
- Werkstukken met schuin adsorptieoppervlak.
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ③Padtype | |
| ZJ | Balg |
|
⑤ Vacuüminlaat
② Paddiameter (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (mannelijk) | ● | ● | — | — |
| A5 | M5x0,8 (mannelijk) | — | — | ● | ● |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.

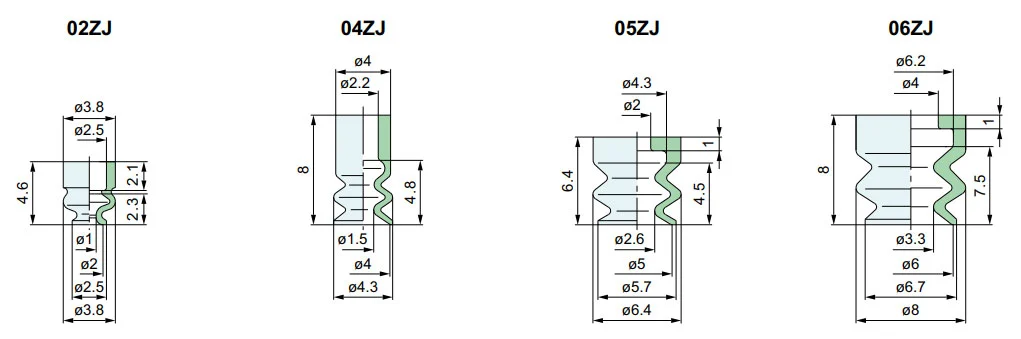

Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
ZJ
Balg
| Model | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model voor verwijzing: ZP2-02ZJS

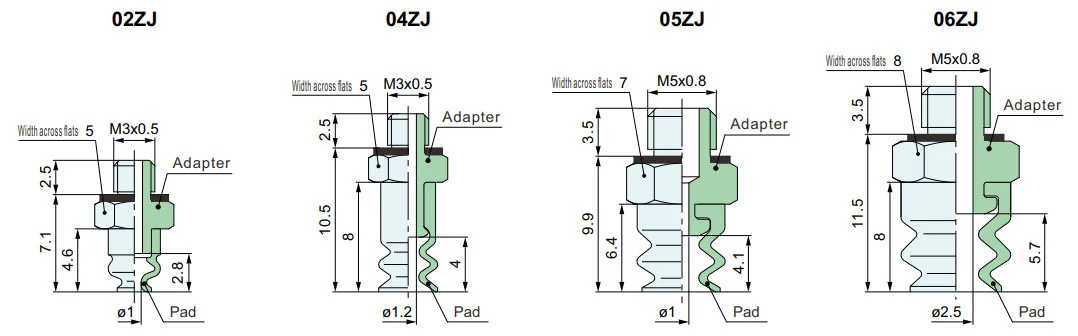

ZP2-T
Verticaal
| Model | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model voor verwijzing: ZP2-T04ZJGS-A3
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
