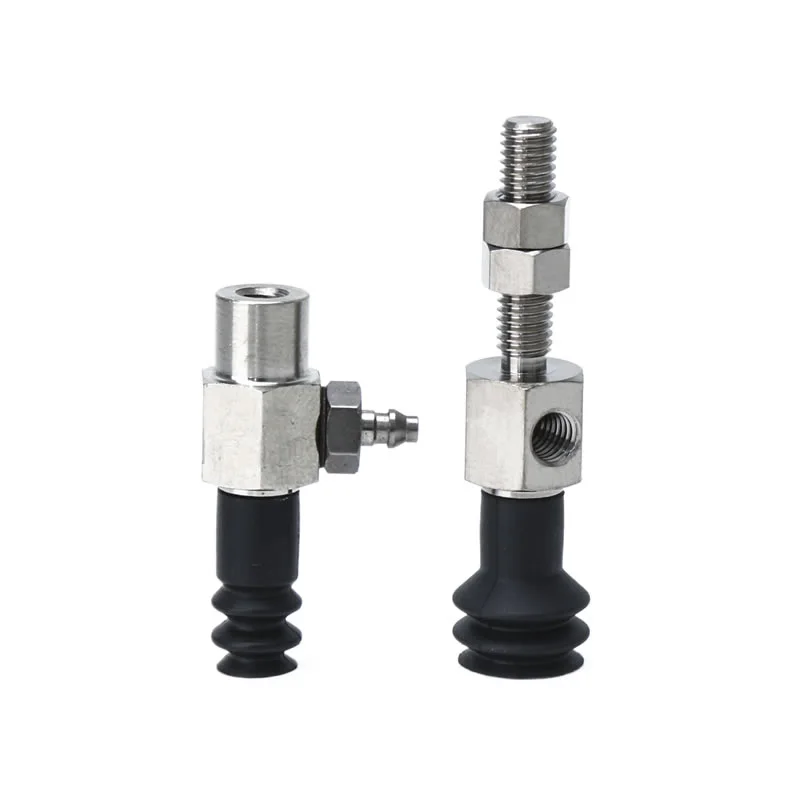

Balg zonder borgring Vacuümzuignappen ZP2-J

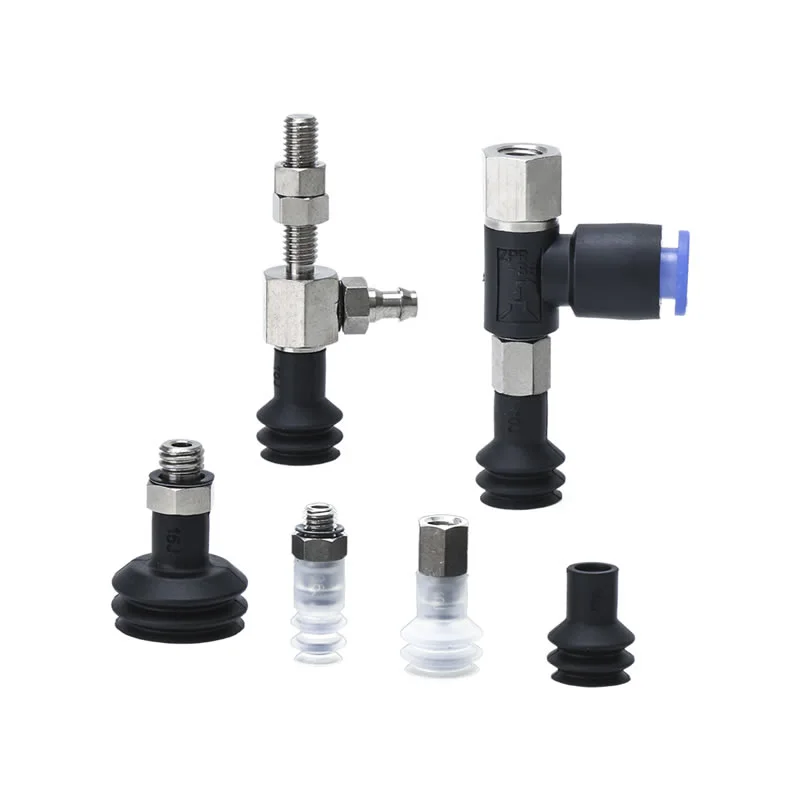

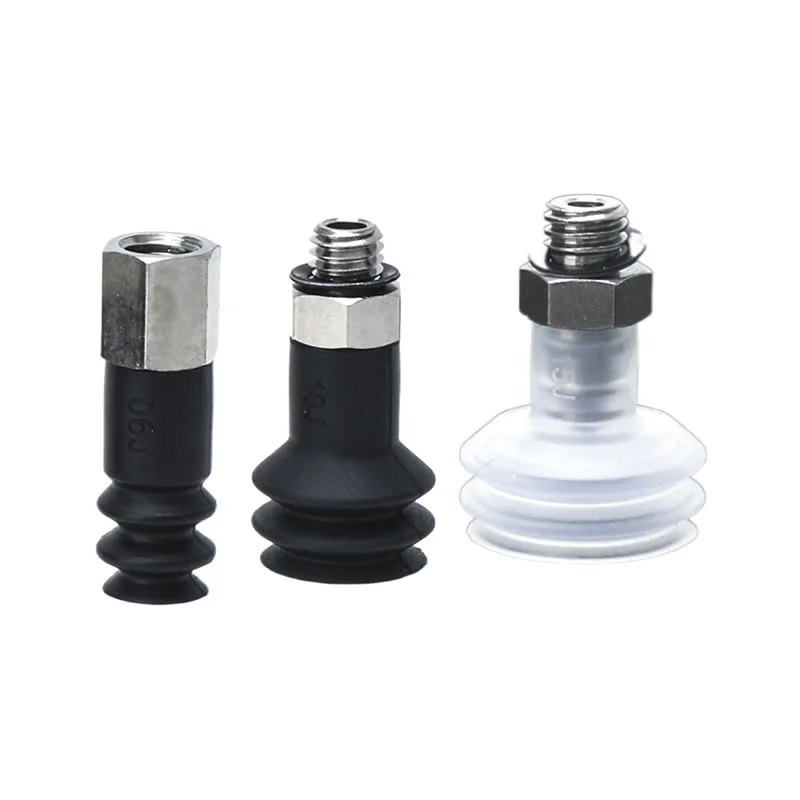

ZP2-serie balgkusseneenheid

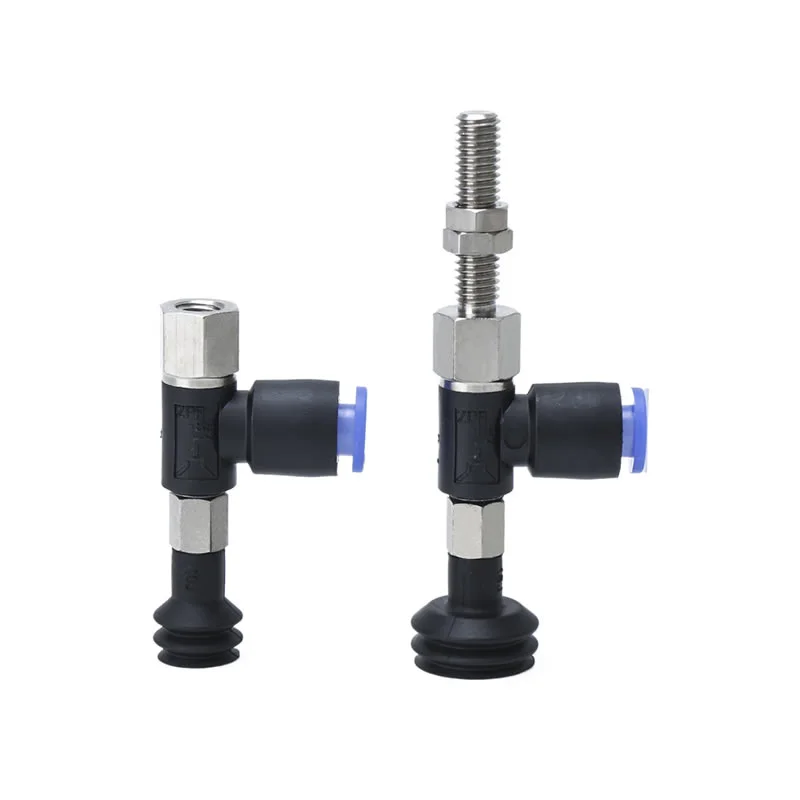

ZP2-T-serie met adapterbalgvacuümpads
ZP2-R-serie met adapterbalgvacuümpads
ZP2-Y-serie met adapterbalgvacuümpads
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
De balg zonder borgring vacuümzuignappen ZP2-J zijn ontworpen voor compacte, nauwkeurige en aanpasbare automatiseringstoepassingen. Ze zijn ideaal voor kleine componenten, onregelmatige onderdelen en productielijnen met beperkte ruimte.
Belangrijkste kenmerken van ZP2-J balgbekers zonder borgring
Hoge flexibiliteit
Het meertraps accordeonontwerp (2,5-laags of 3,5-laags) maakt verticale slagabsorptie mogelijk, waardoor hoogteverschillen en kleine verkeerde uitlijningen worden gecompenseerd.
Zorgt voor een stabiele grip op oneffen of hellende oppervlakken.
Ondersteunt delicate of onregelmatig gevormde werkstukken zonder schade te veroorzaken.
Geen borgring nodig
2,5-laags modellen hebben geen borgring nodig, wat de installatie vereenvoudigt en de montagetijd verkort.
Verkrijgbaar in diameters φ6 mm, φ10 mm en φ15 mm om aan verschillende zuigvereisten te voldoen.
Behoudt een betrouwbare hechting ondanks de afwezigheid van vergrendelingshardware.
Montagetype
Ontworpen voor directe of modulaire integratie in robotarmen en geautomatiseerde stations.
De compacte structuur past in krappe ruimtes op productielijnen.
Ondersteunt efficiënte materiaalverwerking in de elektronica-, spuitgiet- en kleine metaalverwerkende industrie.
Materiaalvariatie
De vacuümzuignappen ZP2-J met balg zonder borgring zijn vervaardigd uit hoogwaardig siliconen, rubber of polyurethaan (PU) en bieden een combinatie van uitzonderlijke slijtvastheid en flexibiliteit.
Compatibel met cleanroom- of antistatische omgevingen voor de productie van elektronica.
Zorgt voor duurzaamheid op lange termijn bij frequente cycli, waardoor consistente vacuümprestaties behouden blijven.
Wat is het verschil tussen ZP2-J en ZP2-ZJ?
ZP2-J
Type:Multibalgbalgen zonder borgring Vacuümzuignappen ZP2-J
Slotring:Optioneel; 2,5-laags modellen hebben geen borgring nodig
Maten:2,5-laags (φ6mm, φ10mm, φ15mm), 3,5-laags (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Toepassingen:Werkt goed op hellende oppervlakken of beperkte bufferruimte; ideaal voor kleine elektronica, spuitgietonderdelen en compacte metalen componenten
Flexibiliteit:Hoge verticale slagabsorptie door accordeonontwerp
Montage:Compacte, eenvoudige integratie in robotarmen en geautomatiseerde stations
ZP2-ZJ
Type:Een- of tweetraps balgvacuümbeker met borgring
Slotring:Vereist voor veilige montage
Maten:Typisch grotere diameters dan ZP2-J; ontworpen voor zwaardere of grotere werkstukken
Toepassingen:Geschikt voor iets grotere, zwaardere of stijvere voorwerpen; vaak gebruikt in industriële automatisering waar stabiliteit en veilige bevestiging van cruciaal belang zijn
Flexibiliteit:Matige beroerte-absorptie; focus op betrouwbaar vasthouden in plaats van extreme verticale compensatie
Montage:Vereist borgring voor veilige bevestiging, compatibel met standaard bevestigingsmateriaal

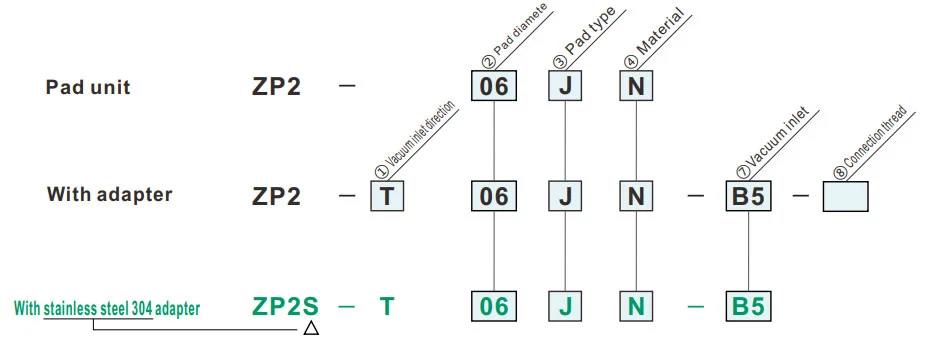

Hoe te bestellen
- Voor gebruik waar geen ruimte is voor de buffer (veertype).
- Werkstukken met schuin adsorptieoppervlak.
- Van toepassing op de ZP-serie adapter.
| ①Vacuuminlaatrichting | ⑦Vacuüminlaat | ⑧Aansluitdraad | ||
| T | Verticaal |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateraal |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Pad-diameter (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Padtype | |
| J | Balg (2,5-traps) |
| ⑦Vacuüminlaat | |||
| Mannelijke draad | A5 | M5x0,8 | |
| A6 | M6x1,0 | ||
| Vrouwelijke draad | B4 | M4x0,7 | |
| B5 | M5x0,8 | ||
| Barb-fitting | U4 | Voor ø4 zachte buizen | M-5AU-4 |
| N4 | Voor ø4 nylonslang | M-5AN-4 | |
| U6 | Voor ø6 zachte buizen | M-5AU-6 | |
| N6 | Voor ø6 nylonslang | M-5AN-6 | |
| One-touch-fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
het reen-symbool is op maat gemaakte modellen.
| ⑧Aansluitdraad | ||
| Mannelijke draad | A5 | M5x0,8 |
| A6 | M6x1,0 | |
| Vrouwelijke draad | B4 | M4x0,7 |
| B5 | M5x0,8 | |

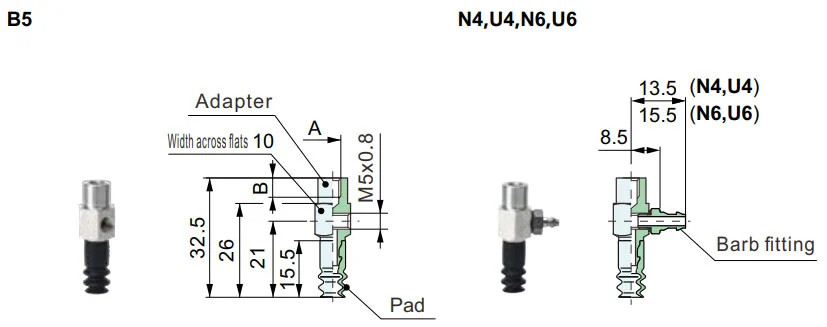

Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.

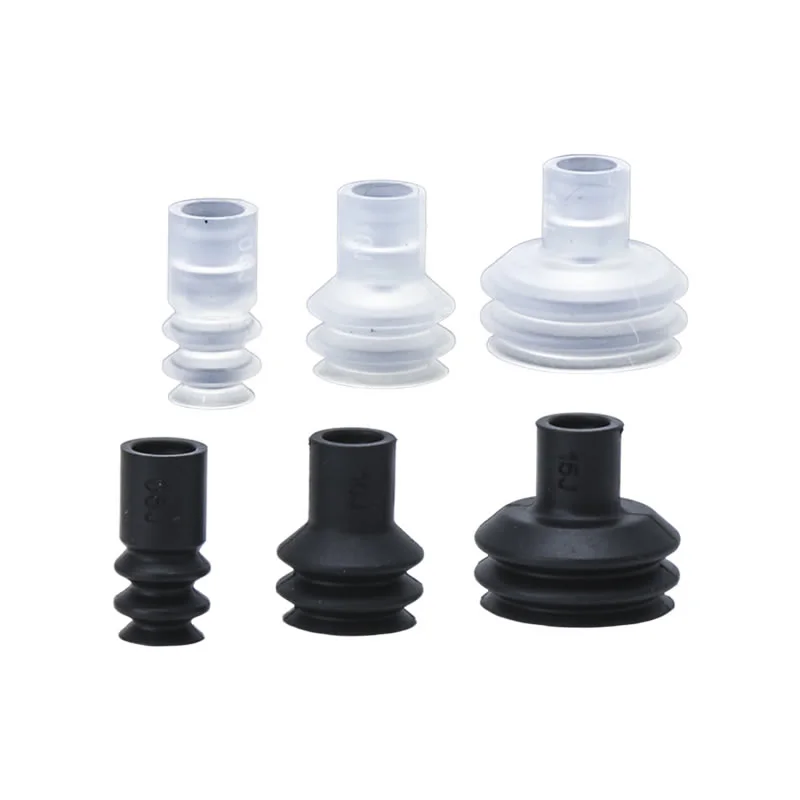

J
Balg
| Model | øA | øB | øC | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Model voor verwijzing: ZP2-06JN
Montageafmetingen adapter

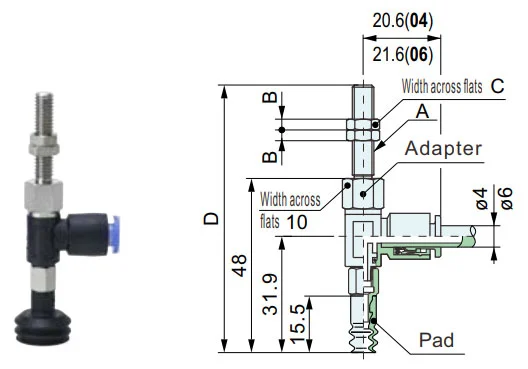

ZP2-T
Verticaal
A5, A6
| Model | A | B | C | D | Aanpassen | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Model voor verwijzing: ZP2-TB10JGN-A5
ZP2-T
Verticaal
B4, B5
| Model | A | B | Aanpassen | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Model voor verwijzing: ZP2-TB15JN-B5

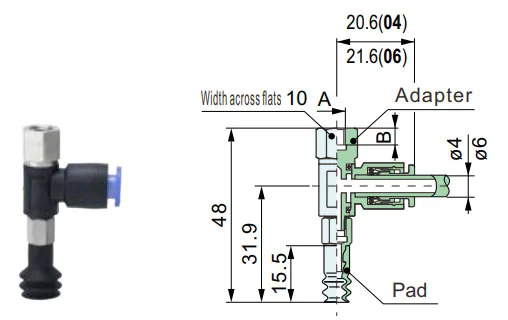

ZP2-R
Lateraal
A5, A6
| Model | A | B | C | D | Aanpassen | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Model voor verwijzing: ZP2-R06JGN-04-A5 Adapter voor verwijzing: ZPR1-04-A5
ZP2-R
Lateraal
B4, B5
| Model | A | B | Aanpassen | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model voor verwijzing: ZP2-RB10JN-06-B5 Adapter voor verwijzing: ZPR1-06-B5

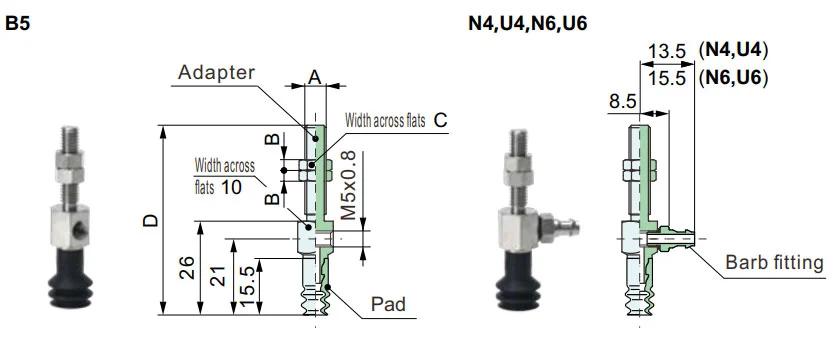

ZP2-Y
Lateraal
A5, A6
| Model | A | B | C | D | Aanpassen | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Model voor verwijzing: ZP2-YB15JGN-U4-A6 Adapter voor verwijzing: ZPY1-U4-A6
ZP2-Y
Lateraal
B4, B5
| Model | A | B | Aanpassen | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model voor verwijzing: ZP2-Y06JS-N4-B4 Adapter voor verwijzing: ZPY1-N4-B4
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
Installatiehandleiding
PDF-download
Waarschuwing + Let op (Lees dit vóór gebruik)
PDF-download
