Onderhoud van vacuümpads: een praktische onderhoudsgids voor nieuwkomers in het omgaan met vacuüm

Toen ik in de pneumatiek begon, vertelde mijn supervisor mij iets dat ik pas jaren later ten volle kon waarderen: "Een zuignap verslijt niet vanzelf. Hij wordt gewoon verwaarloosd totdat hij kapot gaat."

De meeste misluktenvacuüm padsIk heb gezien dat mensen op de werkvloer niet tot onderwerping werden gedwongen door hard werken; ze werden genegeerd toen ze met pensioen gingen. Deze handleiding is geschreven voor ingenieurs en technici die nieuw zijn in het hanteren van vacuümsystemen en die hun zuignappen langer willen laten werken met minder drama.

Ken eerst de waarschuwingssignalen

Voordat u een onderhoudsroutine opbouwt, moet u herkennen wanneer er iets niet klopt. Te veel mensen wachten tot de pad een werkstuk laat vallen voordat ze onderzoek doen. Tegen die tijd is het te laat.

Let op deze zes signalen:

• De cyclustijd kruipt omhoog
• Incidenteel gripverlies of slippen
• De afdichtingslip ziet er glanzend of vettig uit
• Zichtbare scheuren of vervorming op de lip
• Werkstukken beginnen na het hanteren sporen te vertonen
• De vacuümmeter geeft ruim 10% onder de waarde aan die bij de eerste inbedrijfstelling is geregistreerd

Elk hiervan is voldoende om te stoppen en het te onderzoeken. Wacht niet tot het gevallen onderdeel uw dag goed maakt.

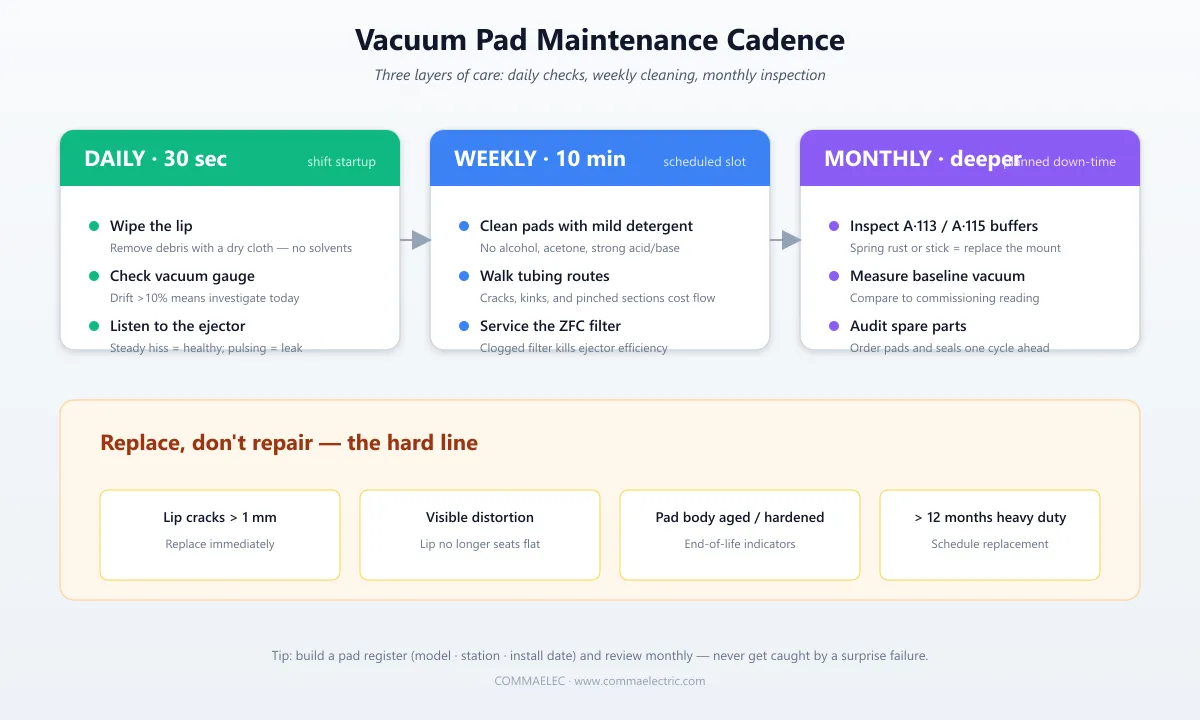

Dagelijks: 30 seconden is genoeg

Onderhoud is geen groot project.De belangrijkste dingen duren minder dan een minuut.

Kijk naar de lip voordat u hem opstart.Puin van de vorige ploegendienst – verpakkingsresten, papierstof, oliefilm, spanen – vernietigt de afdichting. Veeg af met een schone, droge doek. Sla de oplosmiddelen over; droge doek is voldoende.

Kijk naar de vacuümmetere. De meeste opstellingen hebben een meter in de buurt van de uitwerper. Noteer de waarde wanneer het systeem net in gebruik wordt genomen. Vergelijk dagelijks. Tot 5% drift is normaal geluid. Meer dan 10% betekent dat er iets is veranderd.

Luister naar het uitwerpenr.Een gezonde vacuümgenerator maakt een constant gesis. Als het luider of doffer wordt of begint te pulseren, is er waarschijnlijk ergens een lek of een verstopt filter.

Deze drie controles duren samen ongeveer 30 seconden en tellen als een dagelijkse gezondheidscontrole voor het hele vacuümcircuit.

Wekelijks: 10 minuten is genoeg

Blokkeer één keer per week een vast slot en loop deze lijst door.

Maak de pads schoon. Wassen met warm water en een mild, neutraal schoonmaakmiddel.Vermijd alcohol, aceton, sterke zuren en sterke basen; deze breken NBR, siliconen, polyurethaan en de meeste elastomeren op moleculair niveau af. NBR zwelt in sommige oplosmiddelen; siliconen worden bros in sterk zuur.

Laat het op natuurlijke wijze aan de lucht drogen of gebruik een lagedrukluchtpistool.Blaas niet van dichtbij met een hogedrukpistool; hierdoor vervormt u de afdichtingslip.

Loop de tubingroute.Zoek naar barsten, verhardingen, knikken of beknelde delen. Afgeknelde buizen zijn een van de meest voorkomende stille storingen in pneumatische systemen: buizen die vast komen te zitten onder kabelgoten of door bewegende assen worden ingedrukt, ontwikkelen binnenin langzaam een ​​"halter"-doorsnede en stromingsverliezen kunnen oplopen tot meer dan 30%.

Reinig of onderhoud het vacuümfilter.De vacuümfilters uit de ZFC-serie en de HFL-inlinefilters van COMMAELEC hebben een transparante kom. Als het verkleurt, moet u het repareren. Het filter is in wezen de long van het vacuümsysteem: als het verstikt is, werkt de ejector harder, trekt meer energie en sterft jonger.

Maandelijks: een beetje grondiger

Maandelijkse controles gaan een niveau dieper.

Inspecteer veerbelaste steunen.COMMAELEC's A·113 interne veer- en A·115 externe veerbufferbevestigingen fungeren als schokdempers tussen de robot en de pad. Als u roest, vastzitten of een veer ziet die na compressie niet terugkeert, vervang deze dan. Een defecte buffer zorgt ervoor dat de impact rechtstreeks in de afdichtingslip terechtkomt, en die schade is onomkeerbaar.

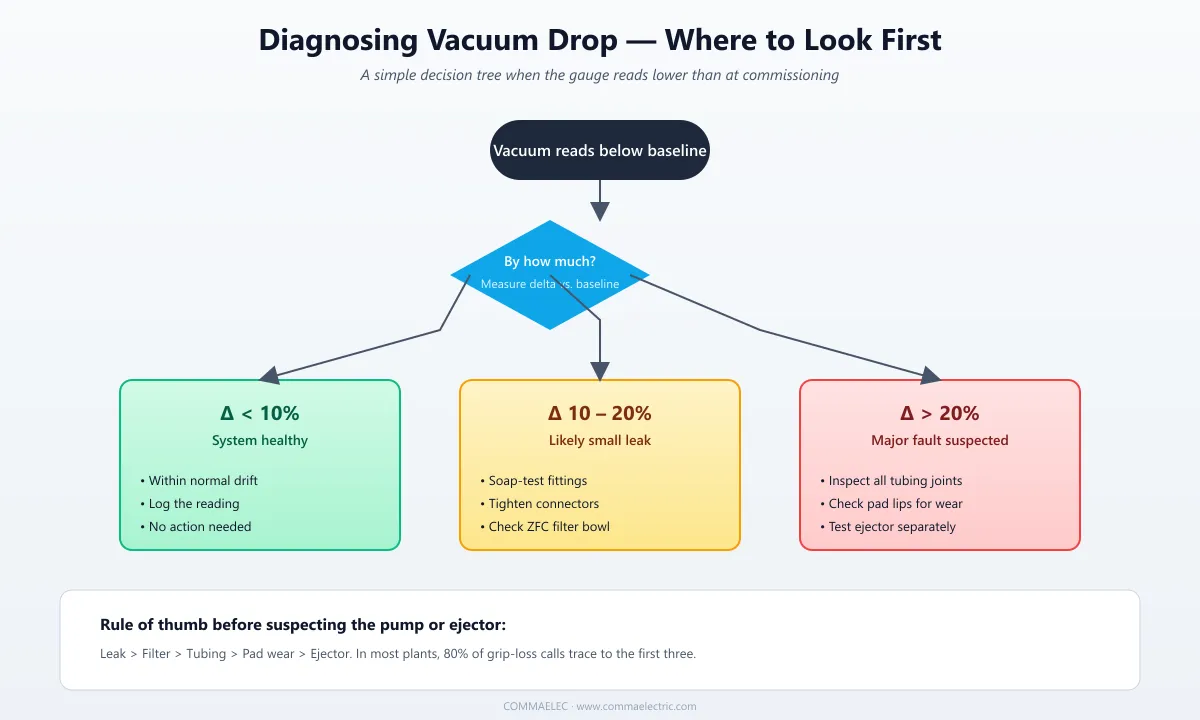

Meet het vacuümniveau.Koppel de zuignap los van het werkstuk en lees het vacuüm af aan de ejectorzijde. Vergelijk met de basislijn die u bij de inbedrijfstelling hebt vastgelegd:

• Minder dan 10% daling → systeem gezond
• 10–20% daling → waarschijnlijk klein lek; controleer fittingen
• Meer dan 20% daling → inspecteer de slangen, fittingen, lippen en controleer op slijtage

Reserveonderdelen controleren.Padlichamen gaan doorgaans 6 tot 12 maanden mee, afhankelijk van de werkcyclus. Afdichtingen en O-ringen slijten sneller. Voer één keer per maand een voorraadcontrole uit en bestel vervangingen een maand eerder dan nodig. Ik heb productielijnen zien stoppen vanwege een enkele ontbrekende O-ring – laat jij dat niet zijn.

Wanneer u moet vervangen, niet repareren

Sommige omstandigheden betekenen dat de pad klaar is – probeer hem niet mee te verzorgen.

• Scheuren dieper dan 1 mm in de lip
• Zichtbare vervorming; de lip zit niet langer plat
• Padlichaam beschadigd, verhard of verouderd
• Dezelfde pad is meer dan 12 maanden in gebruik geweest onder zware omstandigheden

De verleiding is groot om een ​​pad door ‘nog één dienst’ te duwen. Vacuümstoringen treden onmiddellijk op: op het moment dat de afdichting breekt, valt het onderdeel. Weet waar de grens ligt en overschrijd deze niet om één vervangingscyclus te besparen.

Drie gewoonten die de moeite waard zijn om te ontwikkelen

Enkele laatste gewoontes, als je begint.

Houd een register bij. Een eenvoudig spreadsheet werkt:padmodel, station, installatiedatum, vervangingsdatum. Bekijk het maandelijks en u zult nooit verrast worden door een plotselinge storing.

Maak een foto van oude maandverbanden wanneer u ze verwisselt.Nieuwe technici kunnen vaak niet zien of een gebruikte pad beschadigd is of net is gebruikt. Een fotobibliotheek bouwt snel uw referentie op.

Blijf in contact met uw leverancier. COMMAELECmaakt al meer dan tien jaar pneumatische vacuümcomponenten. Wanneer u in een onbekende situatie terechtkomt, kan een ervaren applicatie-ingenieur u urenlang gissen besparen.

VacuümkussenHet ontwerp is niet ingewikkeld, maar om er een lange levensduur uit te halen, draait het allemaal om kleine details die consequent worden uitgevoerd. Bouw het bovenstaande in het spiergeheugen en uw pads zullen langer meegaan dan die in de baai ernaast.

Veelgestelde vragen

Hoe vaak moet ik een zuignap vervangen?

Elke 6 tot 12 maanden is een typisch bereik. Hoogfrequente cycli (meer dan 10 per minuut), hoge temperaturen en olieachtige omgevingen verkorten allemaal de levensduur.

De grip van mijn pad wordt zwakker. Is de vacuümpomp defect?

Niet noodzakelijkerwijs. Controleer op lekken, controleer het filter, controleer de slangen en verdenk dan pas de pomp. Het meeste gripverlies is terug te voeren op de eerste drie.

Er zit olie op de lip die niet wegspoelt. Wat nu?

Laat het ongeveer vijf minuten weken in warm water met een neutraal reinigingsmiddel en veeg het vervolgens voorzichtig af met een zachte doek. Voor hardnekkige resten werkt een kleine hoeveelheid isopropylalcohol, maar vermijd agressieve oplosmiddelen.
