Balg met borgring Vacuümzuignappen ZP2-J
ZP2-serie balgkusseneenheid
ZP2-T-serie met adapterbalgvacuümpads
ZP2-R-serie met adapterbalgvacuümpads
ZP2-Y-serie met adapterbalgvacuümpads
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron

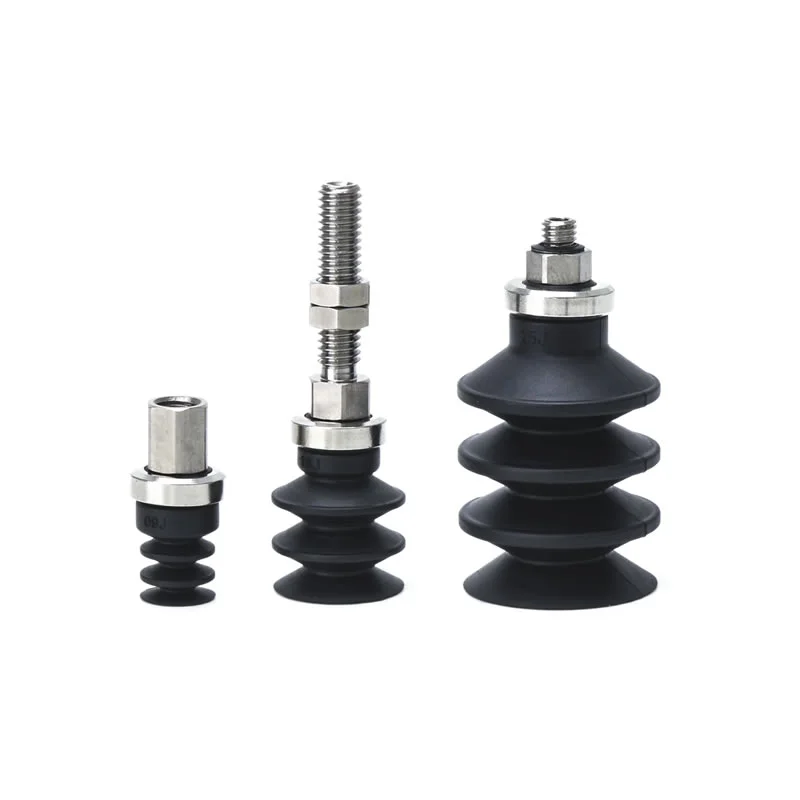

De balg met borgring-vacuümzuignappen ZP2-J is ontworpen voor automatiseringssystemen, waardoor het efficiënt en veilig grijpen, heffen en hanteren van werkstukken mogelijk is, vooral geschikt voor het grijpen van kleine elektronische componenten, spuitgietonderdelen en precisiemetalen onderdelen.
Veilige afhandeling:Zorgt voor een sterke vacuümhechting op gladde of licht oneffen oppervlakken.
Uitlijningscompensatie:Meertrapsbalgen vangen hoogteverschillen en kleine scheefstanden op.
Veelzijdige integratie:Werkt met robotarmen, transportbanden en geautomatiseerde productielijnen.
Impactreductie:Optionele buffers minimaliseren trillingen en beschermen werkstukken.
Wat zijn de belangrijkste voordelen van dit kussen?
De vacuümzuignappen ZP2-J met balg en borgring zijn ontworpen voor precisie, flexibiliteit en betrouwbare automatisering. Hun compacte en aanpasbare ontwerp maakt ze ideaal voor elektronica, spuitgieten en kleine metaalverwerkende industrieën.

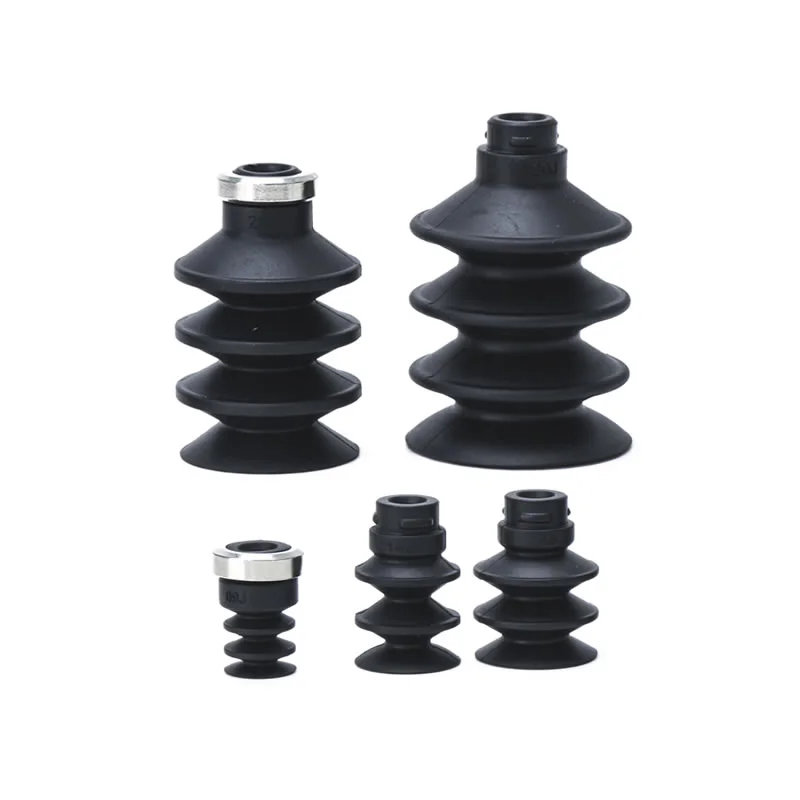

Meertraps balg
Verkrijgbaar in 2,5-laags en 3,5-laags configuraties
2,5-laags:φ6mm, φ10mm, φ15mm (geen borgring)
3,5-laags:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (met borgring)
Biedt een hoge verticale slagflexibiliteit en compenseert oneffen of hellende oppervlakken
Vergrendelring
3,5-laags modellen zijn voorzien van een borgring voor een veilige montage
Zorgt voor een betrouwbare hechting tijdens snelle of repetitieve handelingen
Verbetert de stabiliteit voor robotarmen en geautomatiseerde handlingstations
Veelzijdigheid
Verwerkt kleine componenten, onregelmatige plastic behuizingen en metalen precisieonderdelen
Kan worden geïntegreerd in robotarmen of geautomatiseerde lijnen met beperkte ruimte
Ondersteunt meerdere installatieopties, waaronder verticale of zijdelingse vacuüminlaten
Compatibel met adapters, bufferbeugels en roestvrijstalen accessoires voor gespecialiseerde industrieën

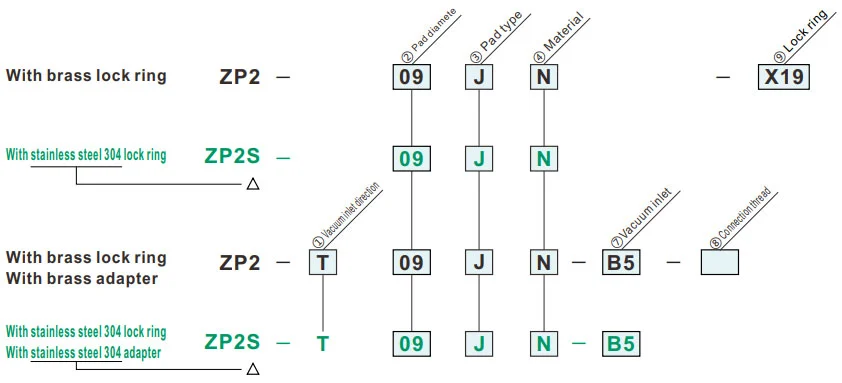

Hoe te bestellen
- Voor gebruik waar geen ruimte is voor de buffer (veertype).
- Werkstukken met schuin adsorptieoppervlak.
- Van toepassing op de ZP-serie adapter.
| ③Padtype | |
| J | Balg (2,5/3,5-traps) |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑨Vergrendelring | |
| Nihil | Met borgring |
| X19 | Zonder borgring |
| ①Vacuuminlaatrichting |
⑦ ⑧
② Paddiameter (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Verticaal |
|
⑦Vacuuminlaat | Mannelijke draad | AS5 | M5x0,8 | ● | ● | ||||
| AS6 | M6x1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5x0,8 | ● | — | ||||||||
| A6 | M6x1,0 | ● | ● | |||||||||
| A8 | M8x1,0 | — | ● | |||||||||
|
Vrouwelijke draad | B5 | M5x0,8 | ● | ● | |||||||
| B6 | M6x1,0 | ● | ● | |||||||||
| B8 | M8x1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Lateraal |

|
One-touch-fitting | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Aansluitdraad | Mannelijke draad | A5 | M5x0,8 | ● | — | |||||||
| A6 | M6x1,0 | ● | ● | |||||||||
| A8 | M8x1,0 | — | ● | |||||||||
| Vrouwelijke draad | B5 | M5x0,8 | ● | ● | ||||||||
| B6 | M6x1,0 | ● | ● | |||||||||
| B8 | M8x1,25 | — | ● | |||||||||
| Y |

|
⑦Vacuüminlaat | B5 | M5x0,8 | ● | ● | ||||||
| Barb-fitting | U4 | Voor ø4 zachte buizen | ● | ● | ||||||||
| N4 | Voor ø4 nylonslang | ● | ● | |||||||||
| U6 | Voor ø6 zachte buizen | ● | ● | |||||||||
| N6 | Voor ø6 nylonslang | ● | ● | |||||||||
| ⑧Aansluitdraad | Mannelijke draad | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Vrouwelijke draad | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||

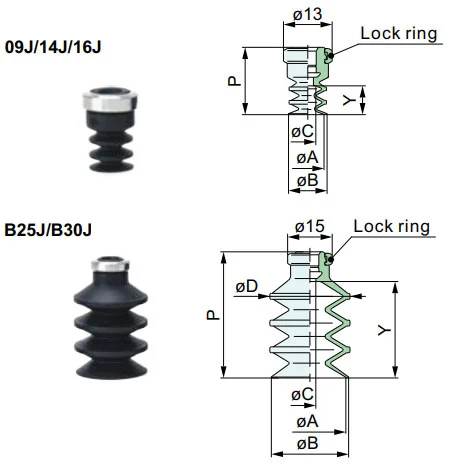

Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
J
Balg
| Model | øA | øB | øC | øD | P | Y | Vergrendelring | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Model voor verwijzing: ZP09JGN
Montageafmetingen adapter
Toepasselijke pad: 09J/14J/16J
Toepasselijke pad: B25J/B30J
ZP2-T
Verticaal
Afmetingen Per kussen
| ②Pad-dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Afmetingen Per adapter
| Model | A | B | C | D | Aanpassen | ||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑦ Vacuüm inlaat |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Model voor verwijzing: ZP2-T14JN-AS5 Adapter voor verwijzing: ZPT2-AS5

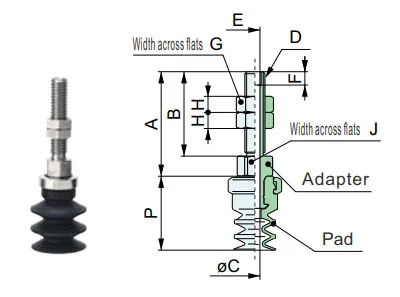

ZP2-T
Verticaal
Afmetingen Per kussen
| ②Pad-dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Afmetingen Per adapter
| Model | A | B | øC | D | E | F | G | H | J | Aanpassen | ||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑦ Vacuüm inlaat |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Model voor verwijzing: ZP2-TB25JS-A6 Adapter voor verwijzing: ZPT3-A6
ZP2-T
Verticaal
Afmetingen Per kussen
| ②Pad-dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Afmetingen Per adapter
| Model | A | B | øC | D | E | Aanpassen | ||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑦ Vacuüm inlaat |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5x0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5x0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8x1,25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Model voor verwijzing: ZPT20BGS-B01 Adapter voor verwijzing: ZPT3-B01

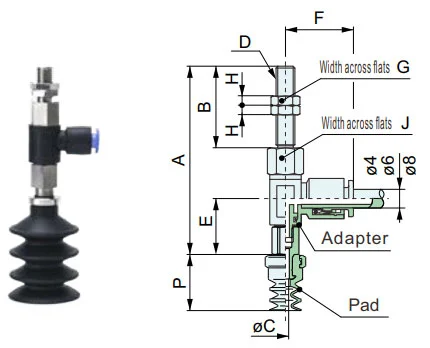

ZP2-R
Lateraal
Afmetingen Per kussen
| ②Pad-dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Afmetingen Per adapter
| Model | A | B | øC | D | E | F | G | H | J | Adapter | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Model voor verwijzing: ZP2-R16JN-04-A6 Adapter voor verwijzing: ZPR2-04-A6

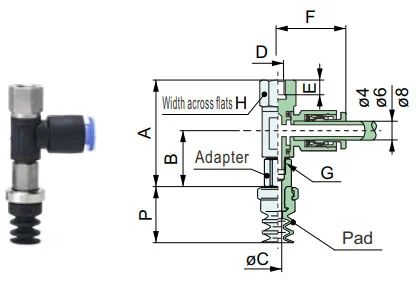

ZP2-R
Lateraal
Afmetingen Per kussen
| ②Pad-dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Afmetingen Per adapter
| Model | A | B | øC | D | E | F | G | H | Adapter | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20.6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Model voor verwijzing: ZP2-RB25JGS-06-B8 Adapter voor verwijzing: ZPR3-06-B8

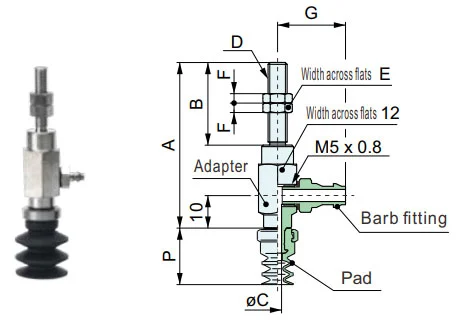

ZP2-Y
Lateraal
Afmetingen Per kussen
| ②Pad-dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Afmetingen Per adapter
| Model | A | B | øC | D | E | F | G | Adapter | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4,U4:14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4,U4:14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Model voor verwijzing: ZP2-Y16JGN-U4-A5 Adapter voor verwijzing: ZPY2-U4-A5

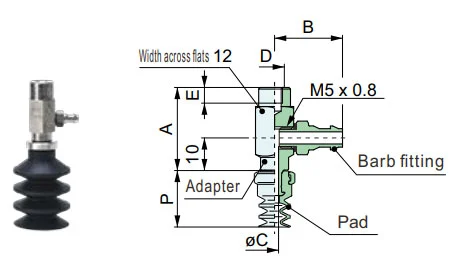

ZP2-Y
Lateraal
Afmetingen Per kussen
| ②Pad-dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Afmetingen Per adapter
| Model | A | B | øC | D | E | Adapter | ||||||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14,5 N6,U6:16,5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14,5 N6,U6:16,5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Model voor verwijzing: ZP2-Y16JGN-U4-B5 Adapter voor verwijzing: ZPY2-U4-B5
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
Installatiehandleiding
PDF-download
Waarschuwing + Let op (Lees dit vóór gebruik)
PDF-download

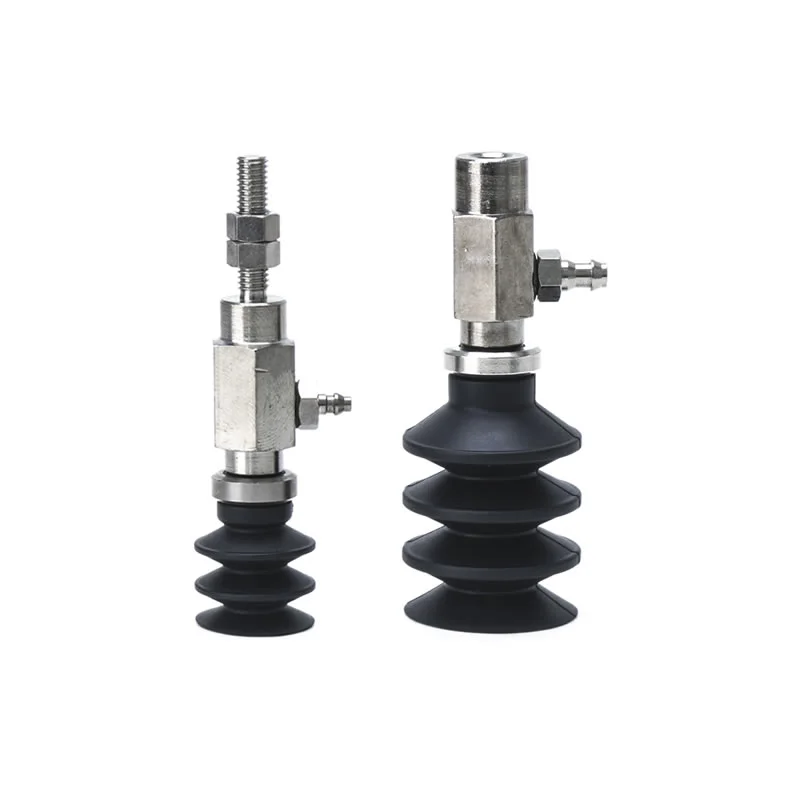

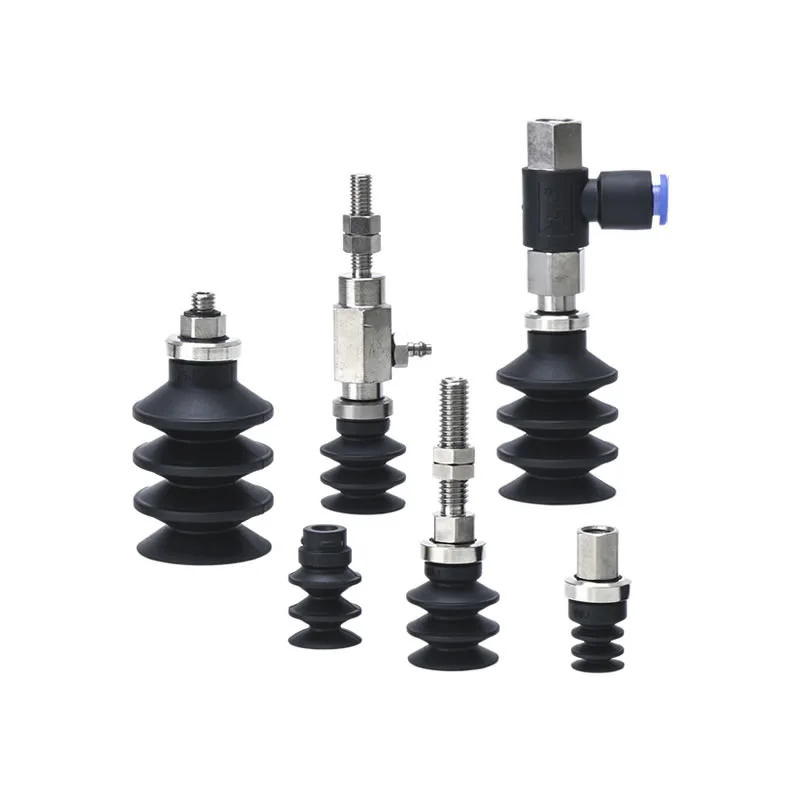

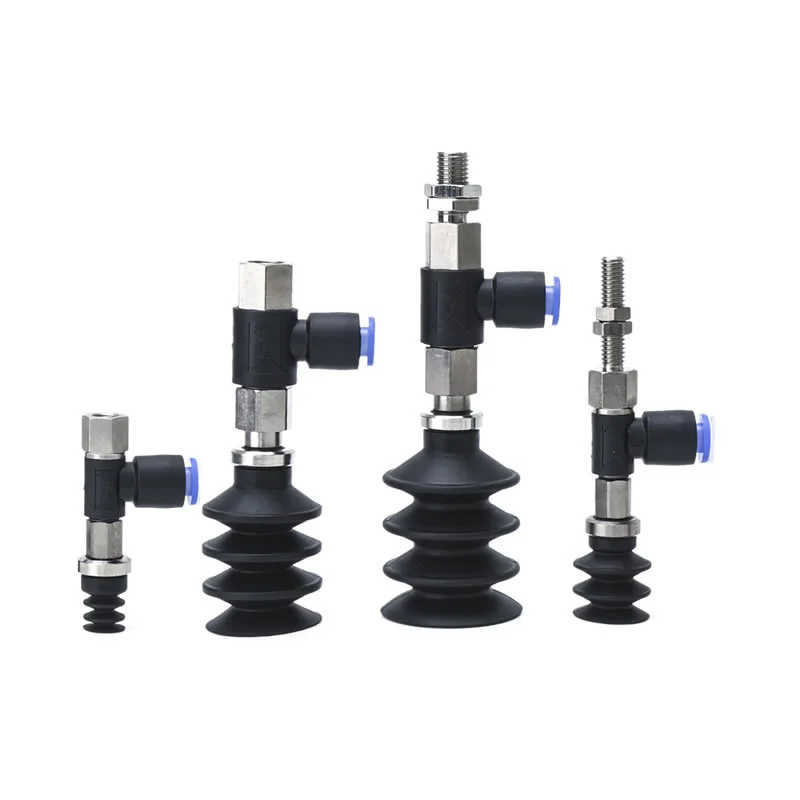

Hottags: Balg met borgringvacuümzuignappen ZP2-J, China, fabrikant, leverancier, fabriek
Stuur onderzoek
Contact informatie
-
Adres
Xiaruan dorp Baishi stad Yueqing stad provincie Zhejiang China
-
Tel
-
E-mailen
Voor vragen over vacuümzuignappen, vacuümgeneratoren, accessoires voor pneumatische componenten of prijslijsten kunt u uw e-mailadres achterlaten en wij nemen binnen 24 uur contact met u op.
