Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

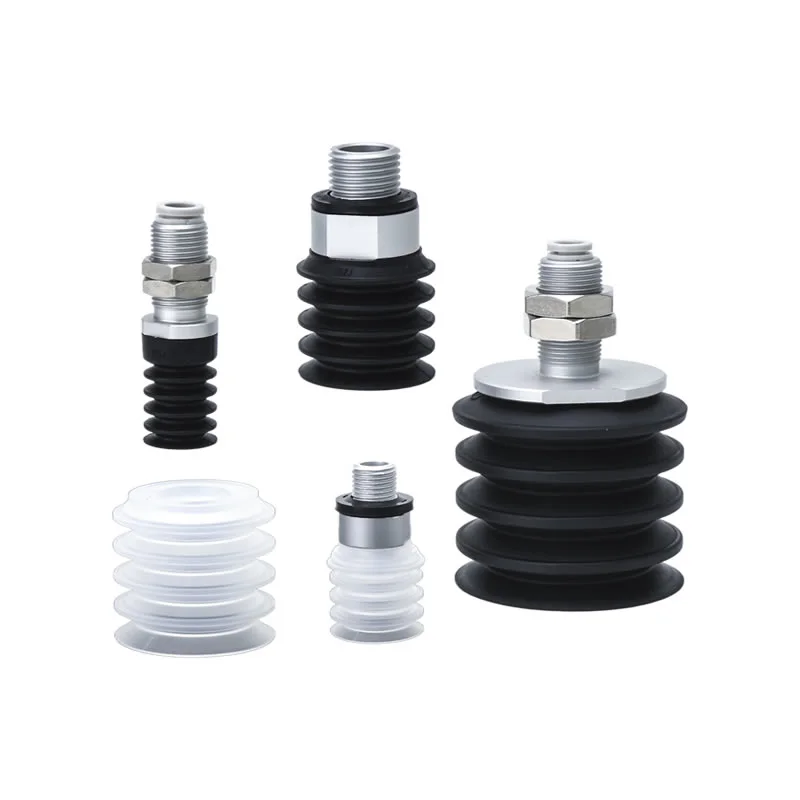

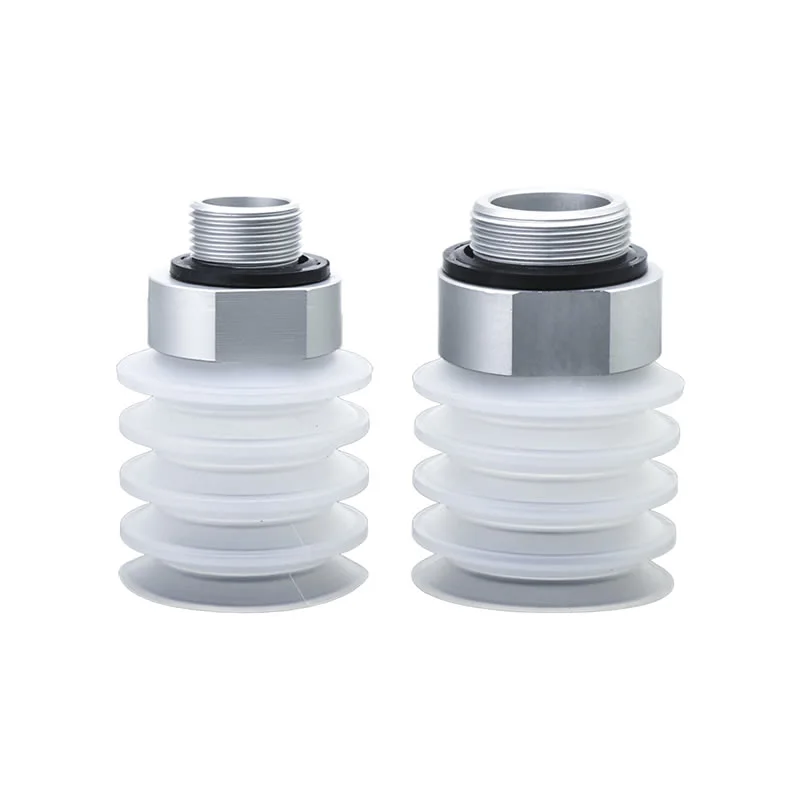

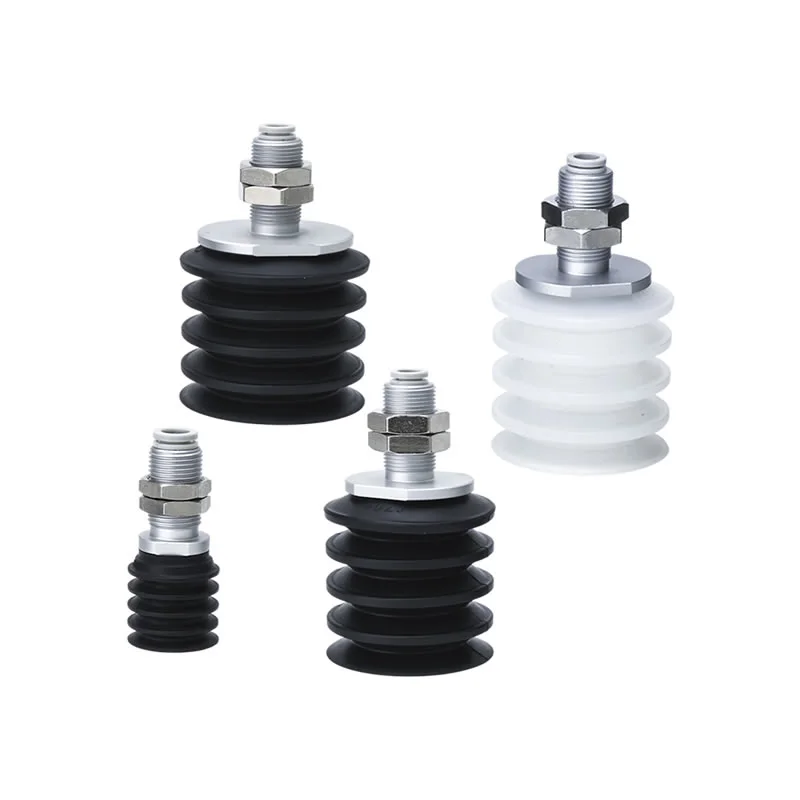

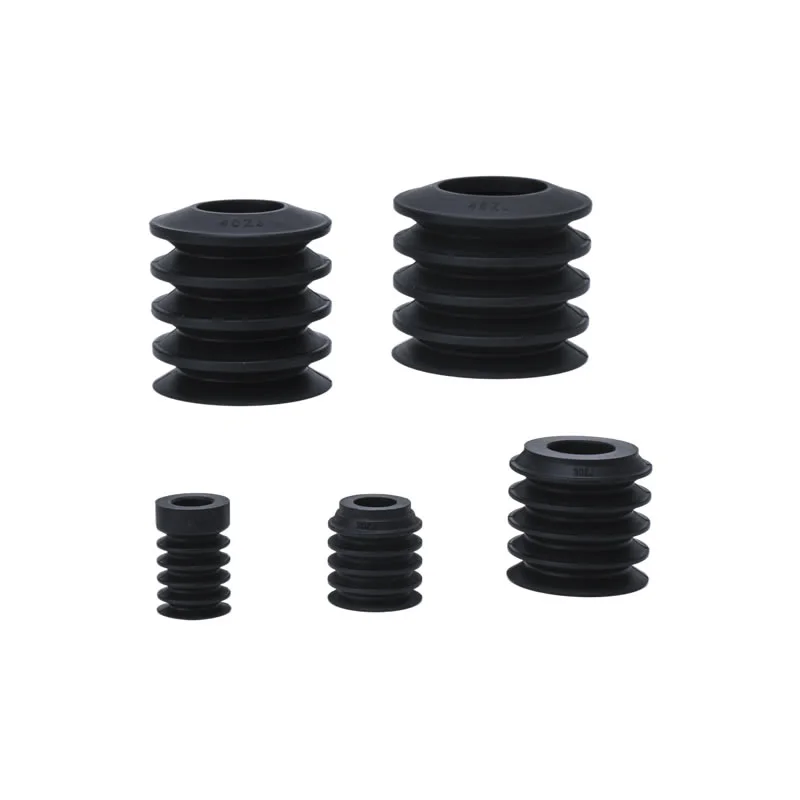

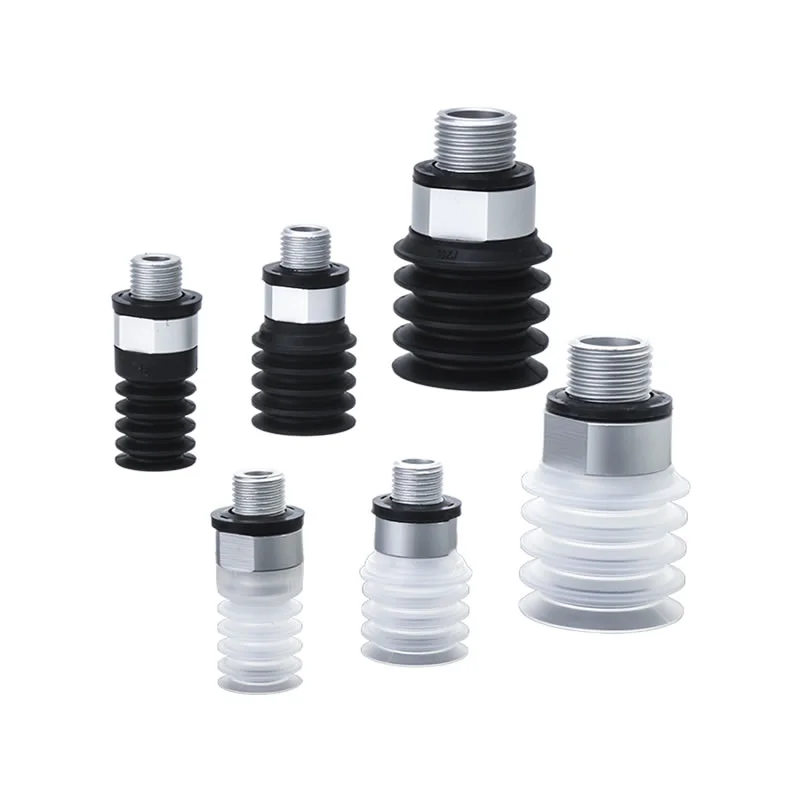

Balgvacuümzuignappen ZP2-ZJ
De balgvacuümzuignappen ZP2-ZJ van Commaelec Factory bieden een oplossing voor industriële automatiseringstoepassingen die kosteneffectiviteit combineert met betrouwbare prestaties. Het accordeonbalgontwerp (1,5-laags voor φ2–φ6, 4,5-laags voor φ15–φ46) past zich aan oneffen en schuine oppervlakken aan, compenseert positieafwijkingen en zorgt voor een stabiele zuigkracht. Ze zijn gemaakt van hoogwaardige materialen en geavanceerde vacuümtechnologie en bieden een sterke hechting en ondersteuning. Op maat gemaakte oplossingen met een stabiele levering.
Klik en start de selectie
》Terug naar productinformatie
Balgvacuümzuignappen ZP2-ZJ
ZP2-serie balgvacuümpadeenheid
ZP2-T-serie met adapterbalgvacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Voordelen van balgvacuümzuignappen ZP2-ZJ
Hoge snelheidsbehandeling
Ontworpen voor snelle respons in geautomatiseerde systemen, waardoor een stabiele zuigkracht wordt gegarandeerd tijdens pick-and-place-operaties met hoge cycli.
Superieur aanpassingsvermogen
De flexibele balgstructuur past zich gemakkelijk aan oneffen, gebogen of hellende oppervlakken aan voor een betrouwbare afdichting.
Compact / ruimtebesparend
Er is geen extra bufferruimte nodig, waardoor het ideaal is voor compacte apparatuur en compacte lay-outs.
Materiaalvariatie
Verkrijgbaar in NBR, siliconen en aangepaste materialen voor verschillende temperaturen en werkomgevingen.
Mark-vrije opties
Optionele niet-markerende materialen helpen gevoelige oppervlakken zoals glas of elektronische componenten te beschermen.
Veelgestelde vragen
Wat is de ZJ-stijl?
De balgvacuümzuignappen ZP2-ZJ hebben een accordeonstructuur (balg) die is ontworpen voor flexibiliteit en stabiliteit.
Verkrijgbaar in ontwerpen met 1,5 lagen (φ2–φ6) en 4,5 lagen (φ15–φ46)
Past zich aan oneffen, gebogen of gekantelde oppervlakken aan
Compenseert hoogte- en hoekafwijkingen tijdens het hanteren
Elimineert de behoefte aan extra bufferruimte, ideaal voor compacte automatiseringsopstellingen
Welke materialen zijn beschikbaar?
NBR: kosteneffectief en slijtvast voor algemeen gebruik
Siliconen: geschikt voor hoge temperaturen en schone omgevingen
Materialen op maat: De ZP2-ZJ balgvacuümzuignap is verkrijgbaar in antistatische varianten of speciale composietmaterialen afgestemd op specifieke industriële eisen.
Commaelec zorgt voor een consistente materiaalkwaliteit en ondersteunt maatwerkoplossingen op basis van arbeidsomstandigheden
Wat zijn typische toepassingen?
Robotachtige pick-and-place-systemen
Hanteren van onregelmatige of schuine werkstukken
Elektronica, assemblage van kleine onderdelen en precisieproductie
Compacte automatiseringsapparatuur waar de ruimte beperkt is
Hoe zijn ze geconfigureerd?
Meerdere maten: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Keuze uit 1,5-laags of 4,5-laags balg, afhankelijk van de toepassingsbehoeften
Compatibel met diverse montage- en vacuümsystemen
Ondersteunt aangepaste configuraties voor specifieke projecten

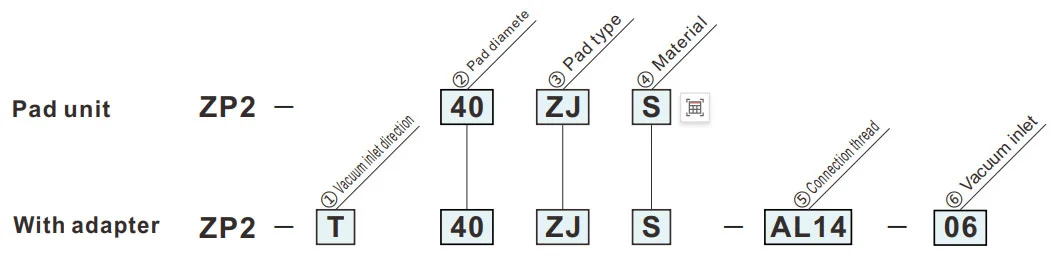

Hoe te bestellen
- Voor gebruik waar geen ruimte is voor de buffer (veertype).
- Werkstukken met schuin adsorptieoppervlak.
| ③Padtype | |
| ZJ | Balg (4,5-traps) |
| ④ Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ①Vacuuminlaatrichting |
⑤ ⑥
② Paddiameter (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Verticaal |
|
⑤Aansluitdraad | Mannelijke draad | AL12 | M12x1,0 | ● | ● | - | - | - |
| AL14 | M14x1,0 | - | - | ● | ● | ● | |||||
| ⑥Vacuüminlaat | Aanpassing met één druk op de knop | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Mannelijke draad | A10 | M10x1,0 | ● | ● | - | - | - | |||
| A16 | M16x1,0 | - | - | ● | - | - | |||||
| A20 | M20x1,5 | - | - | - | ● | - | |||||
| A30 | M30x1,5 | - | - | - | - | ● | |||||
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
ZJ
Balg
| Model | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Model voor verwijzing: ZP2-B15ZJS

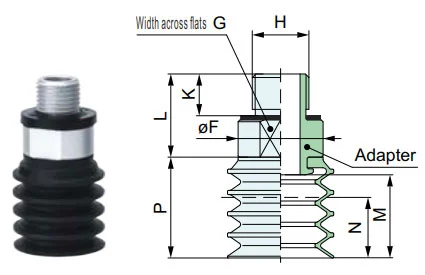

ZP2-T
Verticaal
| Model | van | G | H | K | L | M | N | P | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑥ Vacuüm inlaat |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Model voor verwijzing: ZP2-TB15ZJS-A10

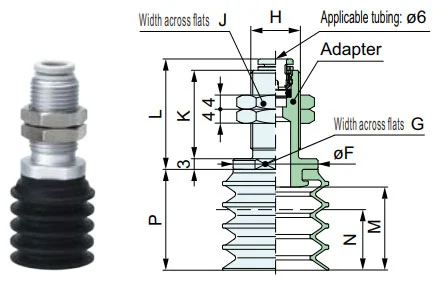

ZP2-T
Verticaal
| Model | van | G | H | J | K | L | M | N | P | Adapter | ||||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Verbinding draad |
⑥ Vacuüm inlaat |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Model voor verwijzing: ZP2-TB30ZJS-AL14-06
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
