Vacuümzuignappen met hoge stijfheid ZP2
Als vooraanstaande Chinese fabrikant biedt onze fabriek op maat gemaakte vacuümzuignappen ZP2 (Ø150-250 mm) met hoge stijfheid voor zware taken. Met een zwenkontwerp voor hellende oppervlakken en NBR/siliconen/antistatische opties, garandeert dit door de leverancier rechtstreekse hulpmiddel een stabiele adsorptie en impactvermindering.
Klik en start de selectie
》Terug naar productinformatie

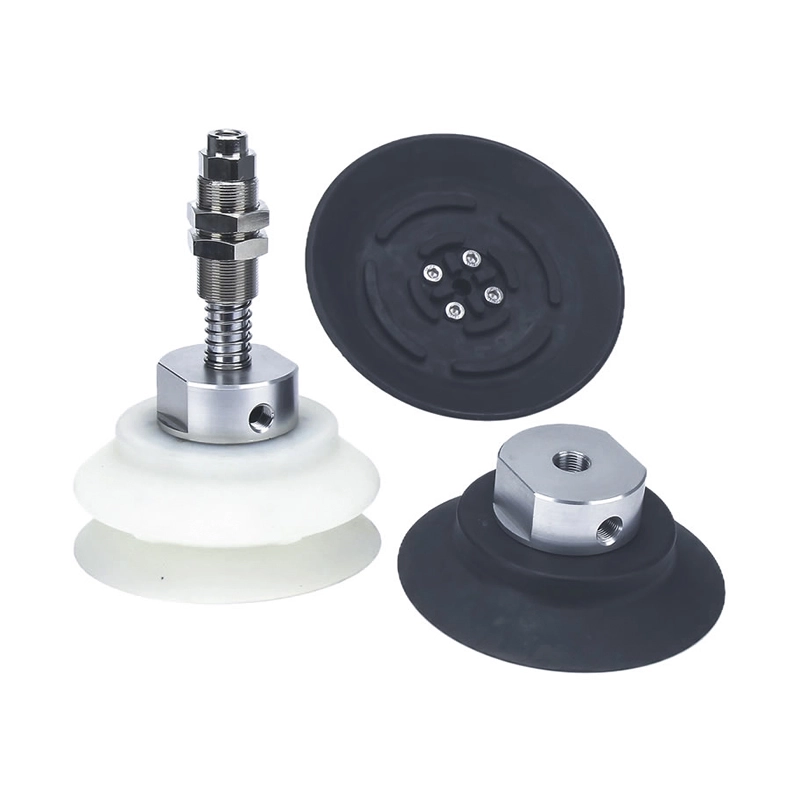

Vacuümzuignappen met hoge stijfheid ZP2
ZP2-serie heavy-duty padeenheid
ZP2-T-serie Heavy-duty met adaptervacuümpads
ZP2-T-serie, zwaar uitgevoerd met buffervacuümpads
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron

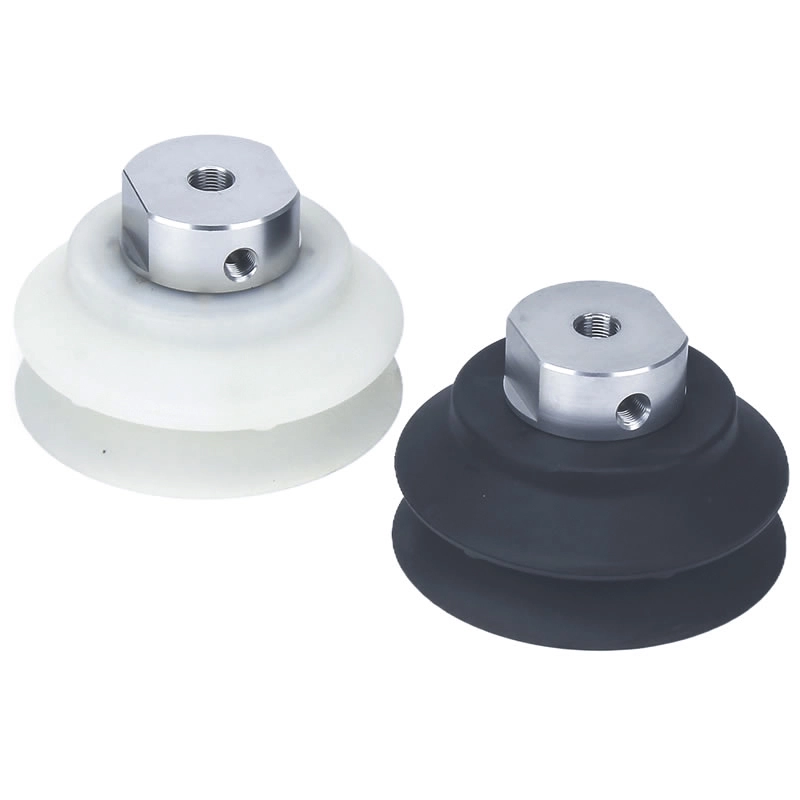

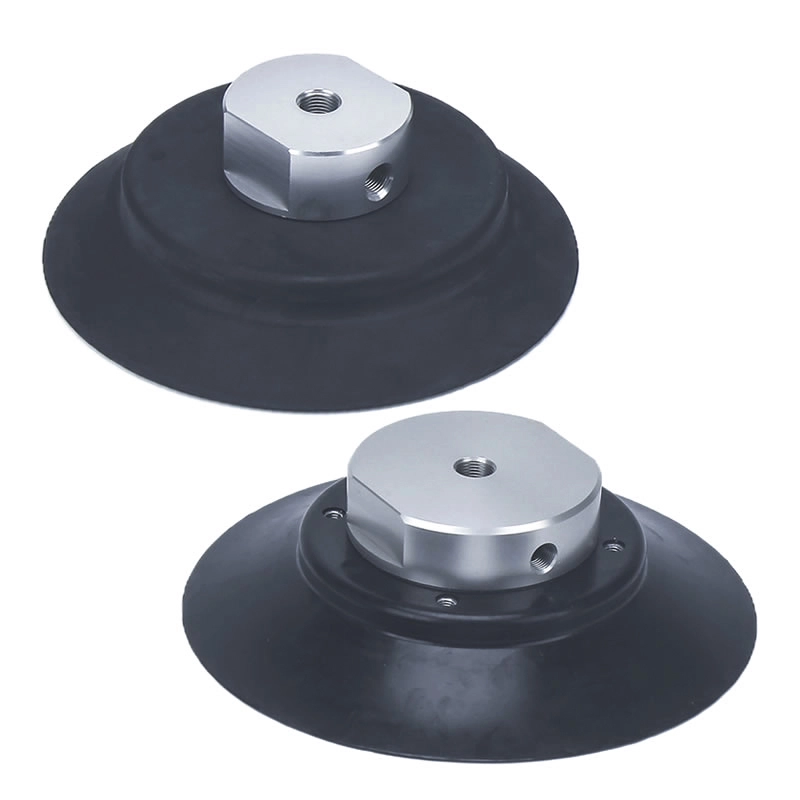

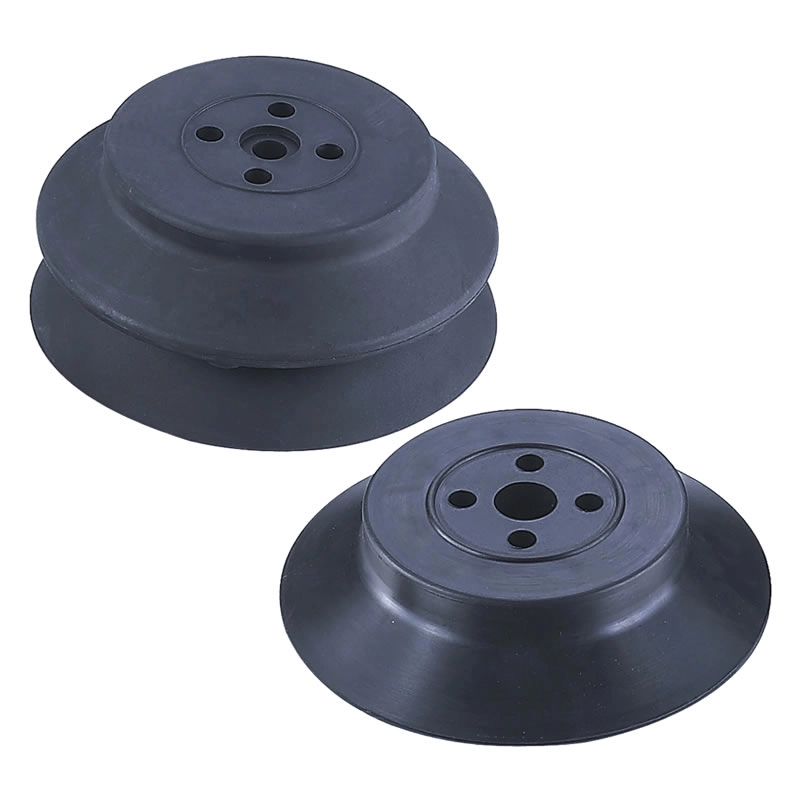

Koop op maat gemaakte vacuümzuignappen met hoge stijfheid ZP2 van Zhejiang Comma Electric Co., Ltd., een van de fabrikanten en leveranciers in China. De ZPT Heavy-duty Vacuümbeker is een gespecialiseerd hulpmiddel voor het hanteren van zware werkstukken. Verkrijgbaar in meerdere diameters (φ150, φ200, φ250) en beschikt over verschillende materialen, waaronder NBR, siliconenrubber, polyurethaanrubber, fluorrubber en EPR. Elk materiaal biedt verschillende eigenschappen, zoals hardheid, bedrijfstemperatuurbereik en chemische bestendigheid, waardoor selectie op maat mogelijk is op basis van specifieke werkomgevingen en werkstukvereisten. Het gedempte ontwerp is verkrijgbaar in zowel gedempte als niet-gedempte versies en vermindert effectief de impactkrachten tijdens contact met het werkstuk, waardoor het ideaal is voor kwetsbare oppervlakken. De vacuümuitlaat is verticaal georiënteerd, met montagemogelijkheden via externe of interne schroefdraad.
Veelgestelde vragen
Welke maten zijn beschikbaar?
Commaelec vacuümzuignappen met hoge stijfheid ZP2 zijn verkrijgbaar in standaarddiameters: φ40, φ50, φ63, φ80, φ100 en φ125.
Kleinere maten: geschikt voor lichtere of precisieonderdelen
Grotere maten: zorgen voor een sterkere zuigkracht voor zwaar gebruik
De Commaelec-fabriek houdt regelmatig voorraad aan en ondersteunt ook aangepaste maten voor specifieke projecten.
Wanneer moeten ze vervangen worden?
Vervanging wordt aanbevolen wanneer:
De lip vertoont slijtage, scheuren of vervorming
De zuigkracht wordt instabiel of neemt af
Tijdens bedrijf treedt er regelmatig luchtlekkage op
Bij hoogcyclische automatisering is regelmatige inspectie belangrijk. Commaelec gebruikt hoogwaardige materialen (NBR, siliconen, PU, etc.) om de levensduur te verlengen, maar tijdige vervanging zorgt voor veiligheid en efficiëntie.
Werken ze met buffers?

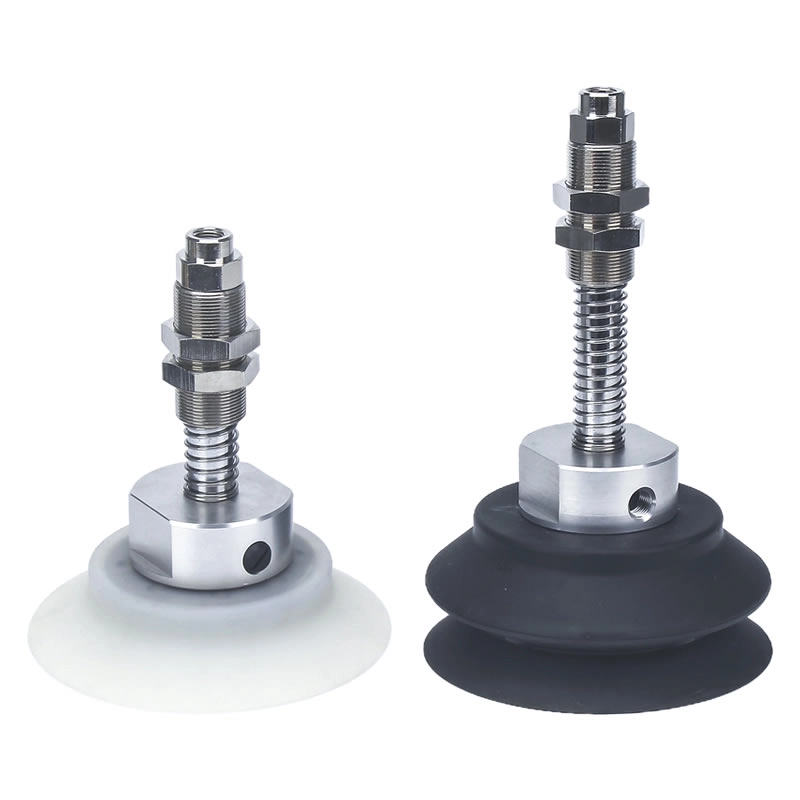

Ja. Vacuümzuignappen met hoge stijfheid ZP2 kunnen worden uitgerust met bufferende (gedempte) steunen.
Vermindert de impact tijdens contact met het werkstuk
Beschermt kwetsbare oppervlakken zoals glas of gecoate materialen
Verbetert de positioneringsnauwkeurigheid in geautomatiseerde systemen
Commaelec levert compatibele bufferbeugels en adapters voor flexibele integratie.
Wat zijn typische toepassingen?
Deze zuignappen worden veel gebruikt in:
Robotarmen en geautomatiseerde productielijnen
Omgaan met metalen platen, glaspanelen en zware componenten
Oneffen of licht hellende oppervlakken waar stabiele grip vereist is
Lithiumbatterij- en elektronica-industrie (met roestvrijstalen accessoires)

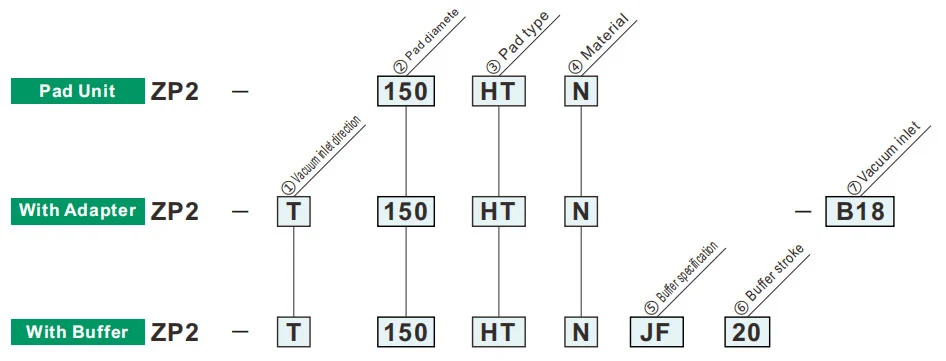

Hoe te bestellen
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ②Paddiameter ③Padtype (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Dun plat met rib | ● | ● | ● | |
| HB | Balg type | ● | - | - | |
| ⑦Vacuüminlaat | B16 | M16x1,5 | ● | ● | - |
| B18 | M18x1,5 | ● | ● | ● | |
| ⑤Bufferspecificatie | |
| JF | Roterend (staal, met bus) |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| ⑥Bufferslag | |
| 20 | 20 mm |
| 50 | 50 mm |
| Bufferslag (mm) | Reactieve kracht van de veer [N] | |
| Bij 0 slag | Op volle kracht | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

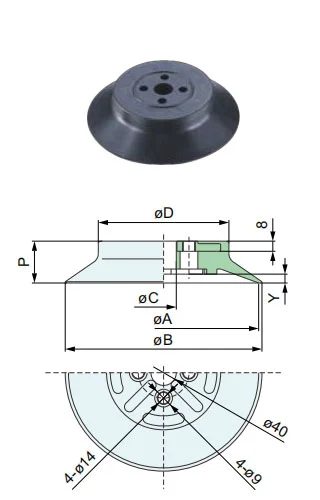

Afmetingen (mm)
HT
Dun plat met ribtype
150.200
| øA | øB | øC | øD | P | Y | ||||
| Model | ②Pad-dia. | ③Padtype | ④Padmateriaal | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Model voor verwijzing: ZP2-150HTN

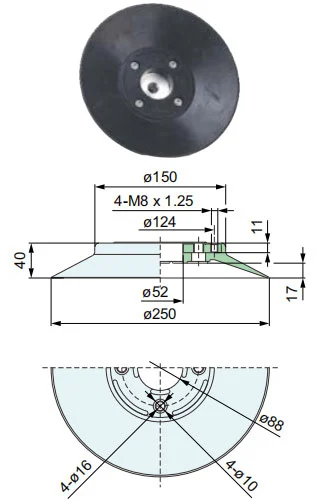

HT
Dun plat met ribtype
250
| Model | ②Pad-dia. | ③Padtype | ④Padmateriaal |
| ZP2 | 250 | HT | NS |
Model voor verwijzing: ZP2-250HTS
HT
Dun plat met ribtype
150.200
| Model | ②Pad-dia. | ③Padtype | ④Padmateriaal |
| ZP2 | 150 | HB | NS |
Model voor verwijzing: ZP2-150HBS
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
