Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).
Balgvacuümzuignappen ZP2-MB
Als toonaangevende fabrikant in China biedt onze fabriek de balgvacuümzuignappen ZP2-MB (diameters ø4–20 mm) speciaal ontworpen voor gekantelde of bolvormige werkstukken. Wij bieden oplossingen met een unieke gegolfde structuur (accordeonstijl) die ingebouwde dempingsfunctionaliteit mogelijk maakt zonder dat er extra ruimte nodig is. We hebben voorraad in NBR-, siliconen- en antistatische materialen, en bieden interface-opties met M3/M5-schroefdraad.
Klik en start de selectie
》Terug naar productinformatie
Balgvacuümzuignappen ZP2-MB
ZP2-serie balgvacuümpadeenheid
ZP2-T-serie met adapterbalgvacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron

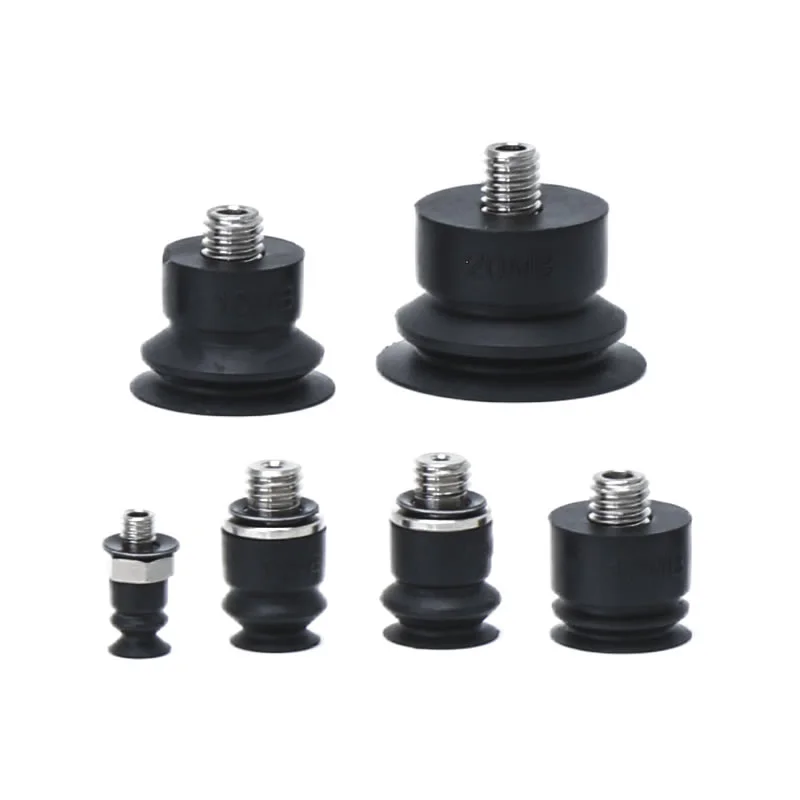

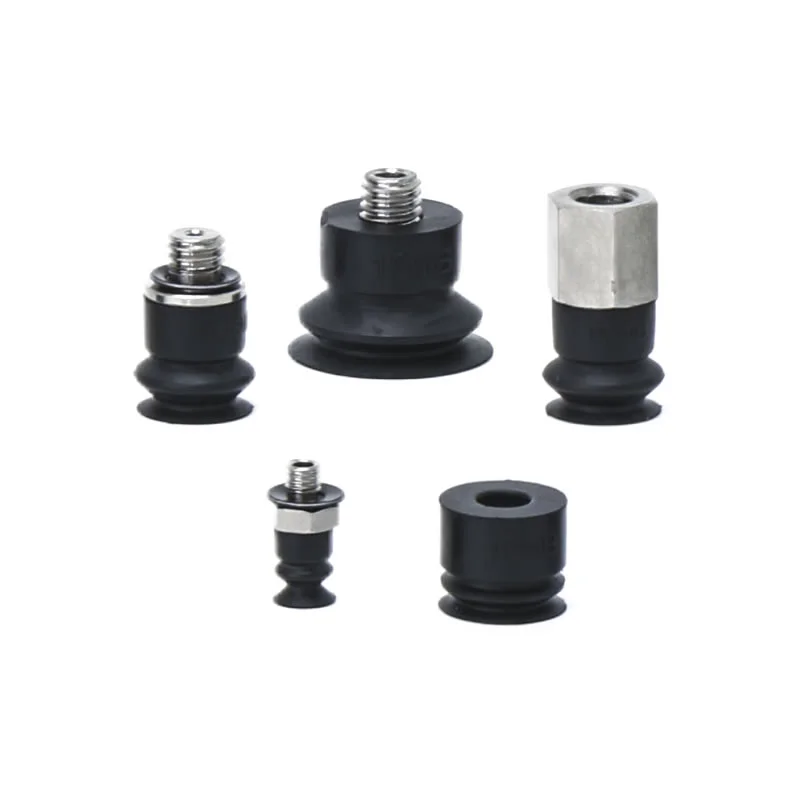

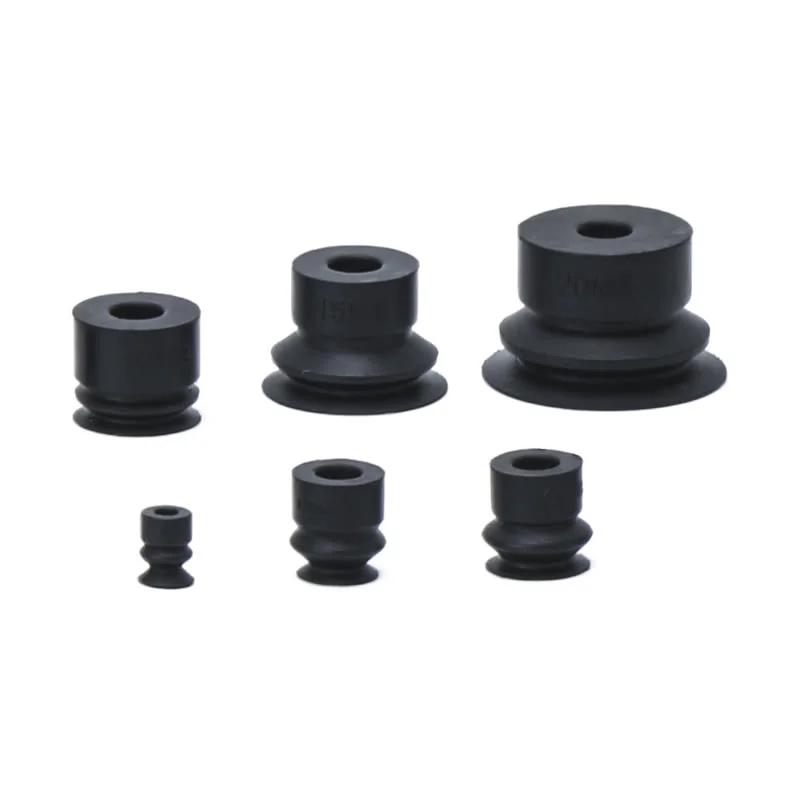

Zhejiang Comma Electric Co., Ltd. produceert professioneel hoogwaardige balgvacuümzuignappen ZP2-MB. Onze fabriek biedt ook op maat gemaakte diensten en gratis monsters voor u. Het is een miniatuur flexibel zuigcomponent binnen pneumatische automatiseringssystemen, speciaal ontworpen voor onregelmatige, bolvormige of hellende oppervlakken.
Kerntechnologieën
Hoge compatibiliteit met onregelmatige oppervlakken:De balgvacuümzuignappen ZP2-MB zijn voorzien van een balgstructuur in accordeonstijl en passen zich automatisch aan en passen zich nauw aan aan bolvormige, hellende of onregelmatig gevormde werkstukoppervlakken, waardoor een veilig en stabiel grijpproces wordt gegarandeerd.
Geïntegreerd dempingsontwerp:De geplooide structuur zorgt voor inherente fysieke elasticiteit en absorbeert effectief contactimpact zonder de noodzaak van extra veerbelaste buffersteunen, waardoor de installatieruimte aanzienlijk wordt bespaard.
Precisieminiaturisatietoepassingen:Specifiek ontworpen voor kleine, precisiecomponenten; dient als kernoplossing voor het hanteren van microonderdelen in de elektronicaproductie, precisieassemblage en compacte automatiseringssystemen.
Toepasbaarheid in meerdere sectoren:Op grote schaal gebruikt voor het vastgrijpen van miniatuur bolvormige elektronische componenten, onregelmatige metalen onderdelen en schuine plastic fittingen; kan naadloos worden geïntegreerd in kleinschalige robotsystemen en precisieverpakkingsapparatuur.
Compacte ruimteaanpassing:Er is geen extra installatieruimte van het buffertype (veertype) vereist. De geïntegreerde structuur is ontworpen voor automatiseringsapparatuur met beperkte ruimte of robotarmpunten, waardoor naadloze integratie in verschillende compacte productielijnen mogelijk is.
Belangrijkste specificaties:Diameteropties: De gezandstraalde serie balgvacuümzuignappen ZP2-MB zijn verkrijgbaar in meerdere standaarddiameters, waaronder φ4mm, φ6mm, φ8mm, φ10mm, φ15mm en φ20mm.
Materiaalselectie:Er is een breed scala aan materialen beschikbaar om aan uiteenlopende operationele vereisten te voldoen, waaronder nitrilrubber (NBR, met 'N' in de modelaanduiding), siliconenrubber (aangeduid met 'S'), polyurethaanrubber, evenals gespecialiseerde materialen zoals geleidend nitrilrubber en geleidend siliconenrubber (aangeduid met 'GS'). Deze materialen zijn ontworpen om te voldoen aan antistatische eigenschappen en weerstand tegen specifieke chemische omgevingen.
Aansluitmogelijkheden:Er zijn meerdere schroefdraadverbindingen beschikbaar, waaronder A3 voor M3×0,5 externe schroefdraad (compatibel met φ4mm zuignappen) en A5/H5 voor M5×0,8 externe schroefdraad (compatibel met φ6mm, φ8mm en grotere zuignappen). Sommige modellen ondersteunen ook B5-verbindingen met interne schroefdraad, wat een naadloze integratie met vacuümpijpleidingen en robotarmaccessoires mogelijk maakt.

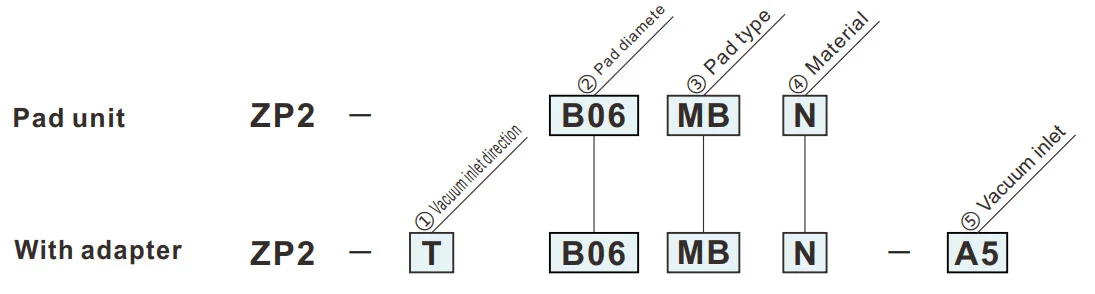

Hoe te bestellen
- Voor gebruik waar geen ruimte is voor de buffer (veertype).
- Werkstukken met schuin adsorptieoppervlak.
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ③Padtype | |
| MB | Balg |
|
⑤ Vacuüminlaat
② Paddiameter (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (mannelijk) | ● | — | — | — | — | — |
| H5 | M5x0,8 (mannelijk) | — | ● | ● | ● | ● | ● |

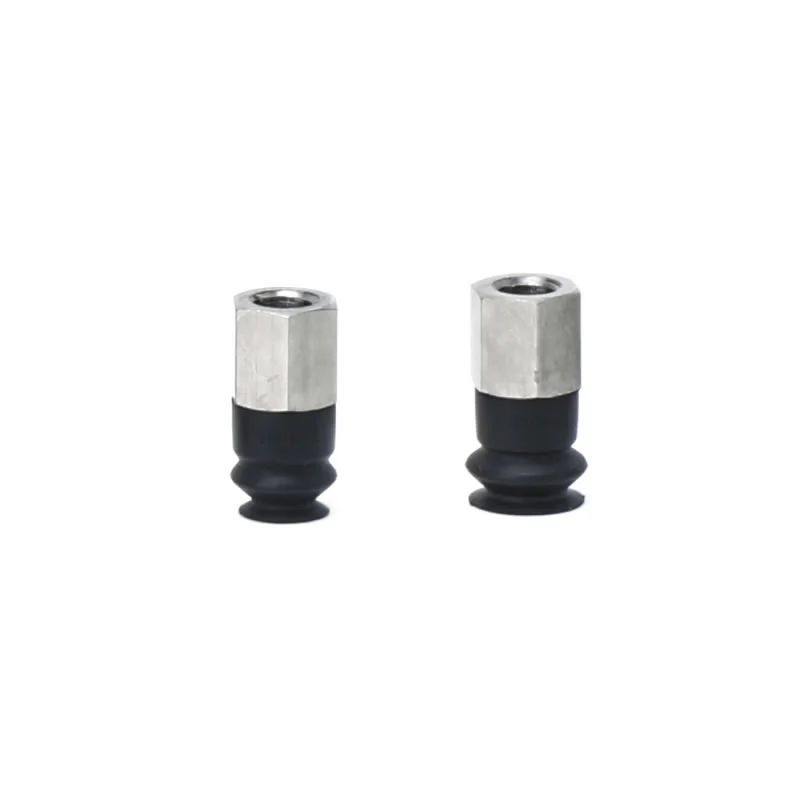

| B5 | M5x0,8 (vrouwelijk) | — | ● | ● | — | — | — |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
MB
Balg
B04
| Model | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Model voor verwijzing: ZP2-B04MBS
Montageafmetingen adapter
MB
Balg
B06,B08
| Model | øA | øB | øC | øD | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Model voor verwijzing: ZP2-B06MBN
Montageafmetingen adapter
MB
Balg
B10,B15,B20
| Model | øA | øB | øC | øD | øE | van | G | Y | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Model voor verwijzing: ZP2-B10MBN
Montageafmetingen adapter
Toepasselijke pad: B10MB B15MB
Toepasselijke pad: B20MB
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
