Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

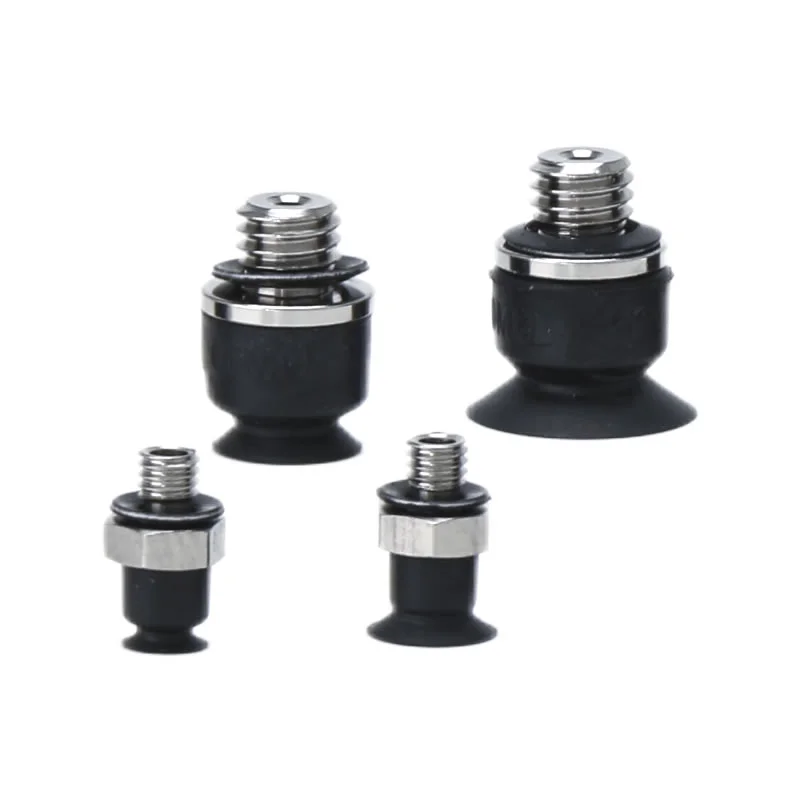

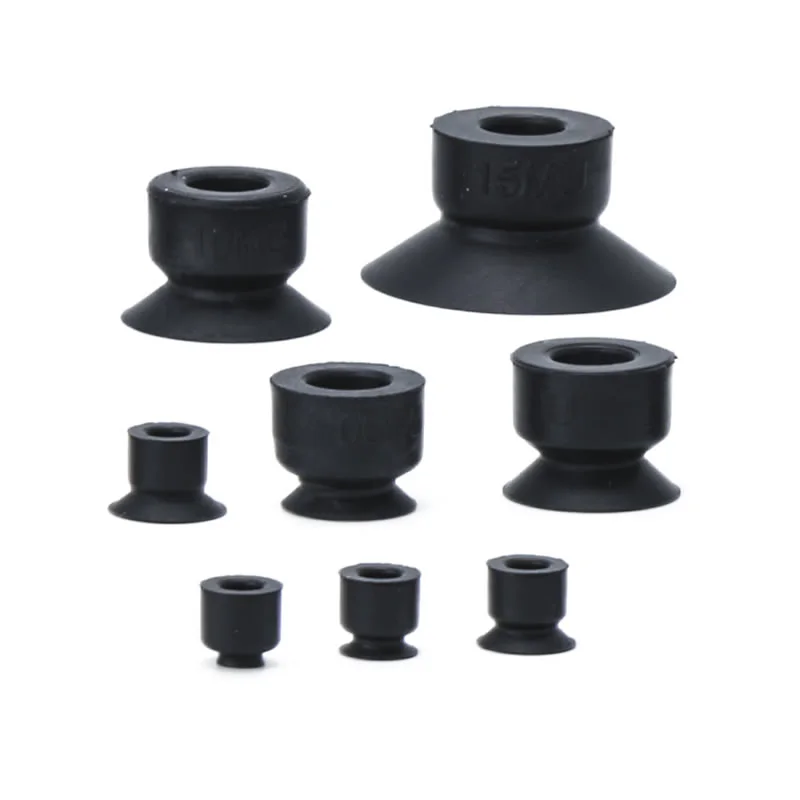

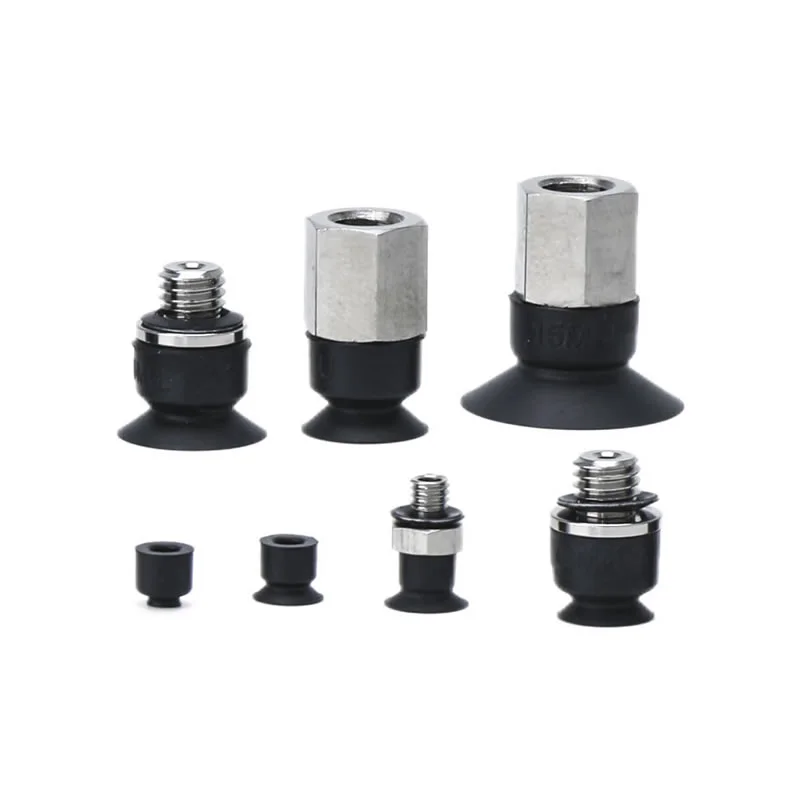

Vacuümzuignappen van het korte type ZP2-MU
Als toonaangevende Chinese fabrikant biedt onze fabriek op maat gemaakte vacuümzuignappen van het korte type ZP2-MU (ø2-15 mm). Met een laag profiel voor krappe ruimtes en antistatische siliconen. Door gebruik te maken van geïmporteerde siliconen, NBR en antistatische materialen, gecombineerd met volledig roestvrijstalen componenten, is dit product geschikt voor gebruik in de lithiumbatterij- en halfgeleiderindustrie.
Klik en start de selectie
》Terug naar productinformatie
Vacuümzuignappen van het korte type ZP2-EU
ZP2-serie Vacuümkusseneenheid van het korte type
ZP2-T-serie met adapter Kort vacuümkussen
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Vacuümzuignappen van het korte type ZP2-MU zijn ontworpen met een compacte structuur en zorgen voor stabiele, betrouwbare adsorptie.
Producteigenschappen:
Deze zuignap met laag profiel is ideaal voor installaties met beperkte ruimte. Het vlakke contactoppervlak zorgt voor een goede pasvorm op het werkstuk, levert een consistente zuigkracht en minimaliseert vervorming, waardoor het zeer geschikt is voor precisiewerkzaamheden. Geselecteerde modellen bieden antistatische eigenschappen en voldoen aan de eisen van gevoelige omgevingen zoals de productie van elektronica.
Specificaties:
Verkrijgbaar in een breed scala aan kleine diameters, waaronder φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 en φ15, geschikt voor het hanteren van kleine en lichtgewicht componenten.
Materialen:
Opties zijn onder meer NBR (nitrilrubber), geïmporteerde siliconen en antistatische siliconen, waardoor een flexibele selectie mogelijk is op basis van temperatuur, slijtvastheid en elektrostatische beschermingsbehoeften.
Verbindingsopties:
De korte vacuümzuignappen ZP2-MU ondersteunen meerdere montageconfiguraties, inclusief externe schroefdraad (A3) en interne schroefdraad (B5), waardoor een eenvoudige integratie in een breed scala aan apparatuursystemen wordt gegarandeerd.
Veelgestelde vragen
Wat is het "MU"-type in ZP2?
Het type ‘MU’ verwijst naar een mini, ultracompact (micro) ontwerp binnen de ZP2-serie.
Zeer kleine diameters (φ2–φ15) voor nauwkeurig hanteren
Structuur met laag profiel voor krappe installatieruimtes
Geoptimaliseerd voor lichtgewicht, kleine werkstukken
Commaelec produceert vacuümzuignappen van het korte type ZP2-MU met een stabiele maatnauwkeurigheid, waardoor consistente prestaties in uiterst nauwkeurige systemen worden gegarandeerd.
Wat zijn de belangrijkste voordelen van ZP2-MU?
Compact formaat: ideaal voor compacte lay-outs en beperkte ruimte
Stabiele adsorptie: plat ontwerp zorgt voor een betrouwbare afdichting op kleine onderdelen
Precisiehantering: minimaliseert vervorming tijdens pick-and-place
Materiaalflexibiliteit: NBR-, siliconen- en antistatische opties beschikbaar
Hoge consistentie: de gecontroleerde productie van Commaelec garandeert een uniforme kwaliteit bij bulkgebruik
Wat zijn de toepassingen?
Elektronica-industrie: chips, kleine componenten, PCB-hantering (antistatische opties beschikbaar)
Precisieassemblagelijnen: kleine plastic of metalen onderdelen
Automatisering van verpakkingen: lichtgewicht artikelen en snelle cyclusbewerkingen
Behandeling van microcomponenten: waar ruimte en nauwkeurigheid van cruciaal belang zijn

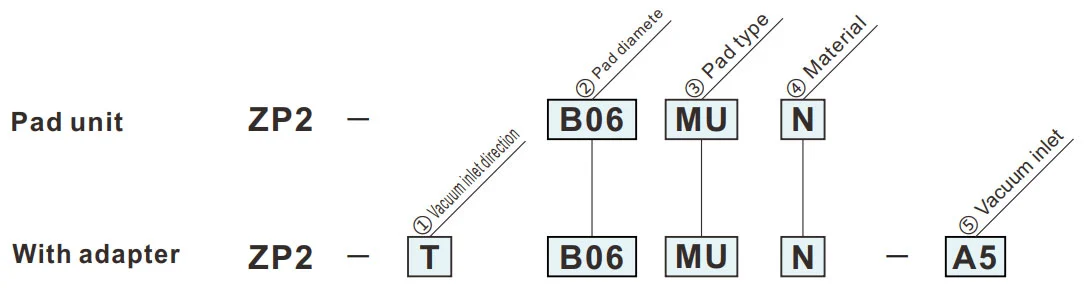

Hoe te bestellen
- Ruimtebesparend in hoogterichting.
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ③Padtype | |
| MU | Platte soort |
|
⑤ Vacuüminlaat
② Paddiameter (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (mannelijk) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (mannelijk) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (vrouwelijk) | — | — | — | — | ● | ● | ● | ● |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
MU
Platte soort
| Model | øA | øB | øC | D | øE | van | øG | H | Y | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Model voor verwijzing: ZP2-B035MUN
Montageafmetingen adapter
Toepasselijke pad: B02MU/B035MU/B04MU/B05MU
Toepasselijke pad: B06MU/B08MU/B10MU/B15MU

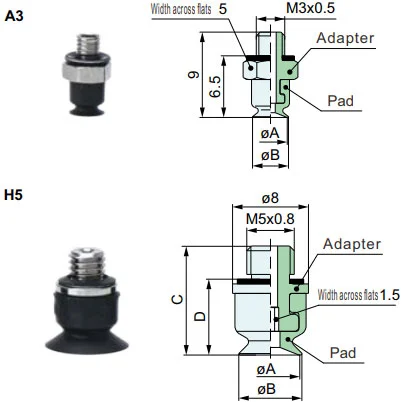

ZP2-T
Verticaal
A3,H5
| Model | øA | øB | C | D | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Model voor verwijzing: ZP2-TB10MUGS-H5
ZP2-T
Verticaal

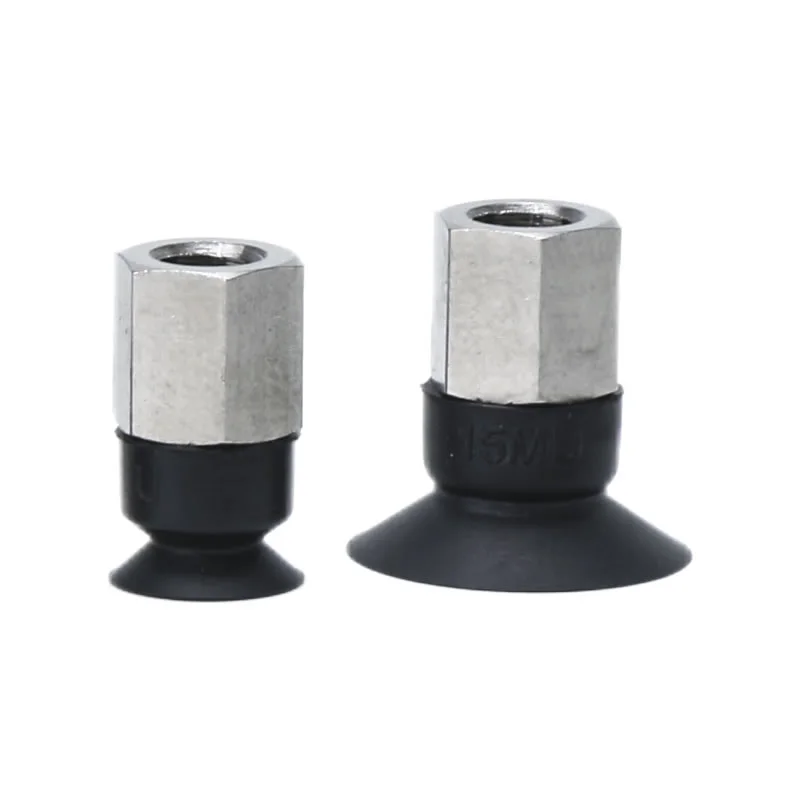

B5
| Model | øA | øB | C | D | Adapter | |||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Model voor verwijzing: ZP2-TB10MUGS-B5
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
