Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).
Ovale Vacuümzuignappen ZP2
Als toonaangevende Chinese fabrikant biedt onze fabriek op maat gemaakte ovale vacuümzuignappen ZP2 voor slanke werkstukken in kleine ruimtes. Deze door de leverancier rechtstreekse oplossing is verkrijgbaar in 12 specificaties (bijvoorbeeld 3,5×7 tot 8×30 mm) en zorgt voor een uniforme druk- en gripstabiliteit. Met optionele buffers van 6-50 mm en antistatische materialen is het ideaal voor PCB-, batterij- en hogesnelheidsverpakkingslijnen.
Klik en start de selectie
》Terug naar productinformatie

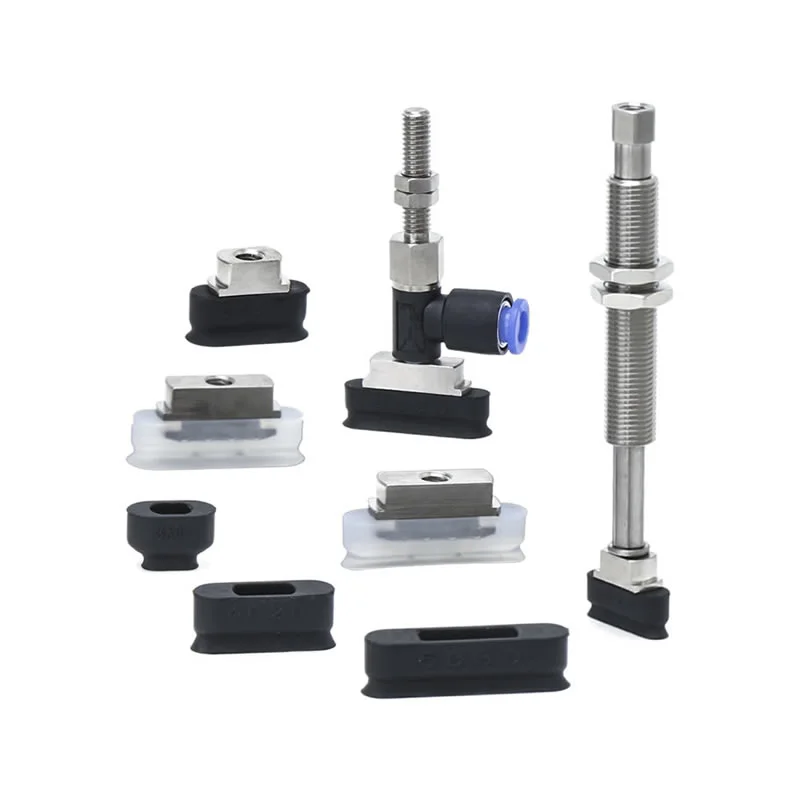

Ovale Vacuümzuignappen ZP2

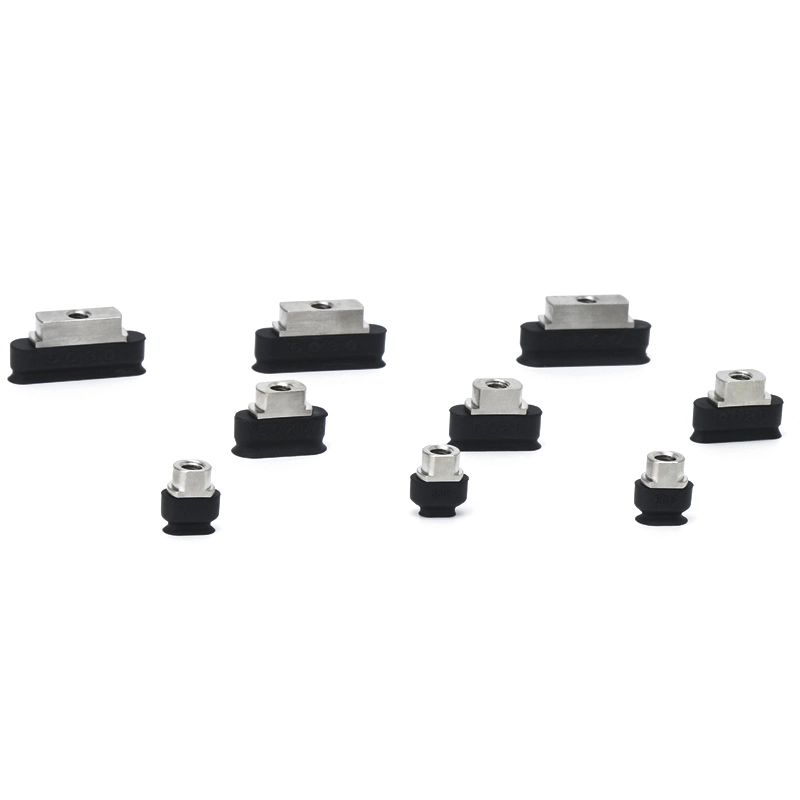

ZP2-serie ovale vacuümpadeenheid
ZP2-T-serie met adapter ovale vacuümpad

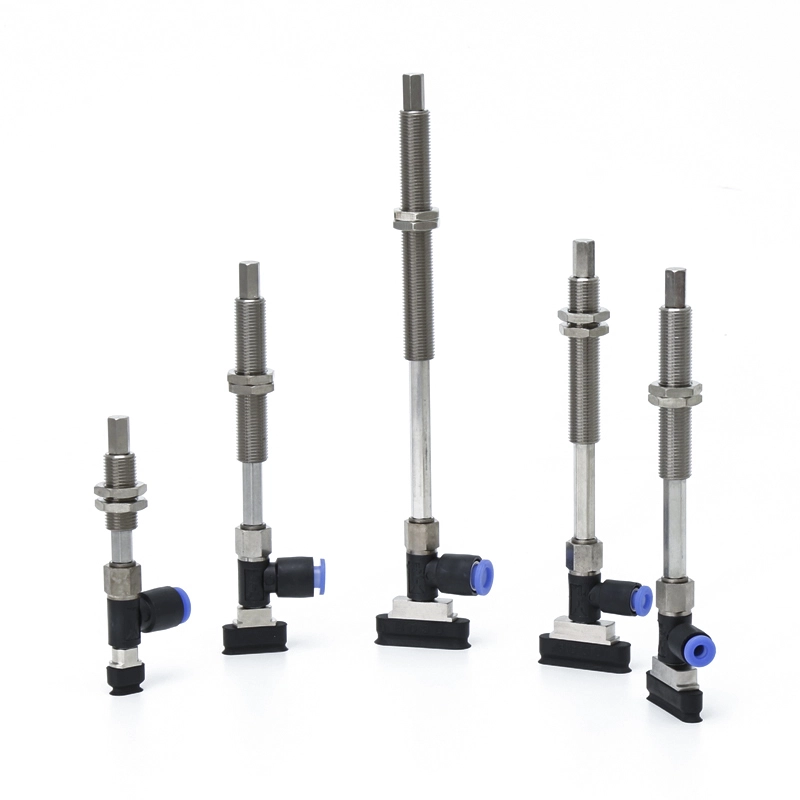

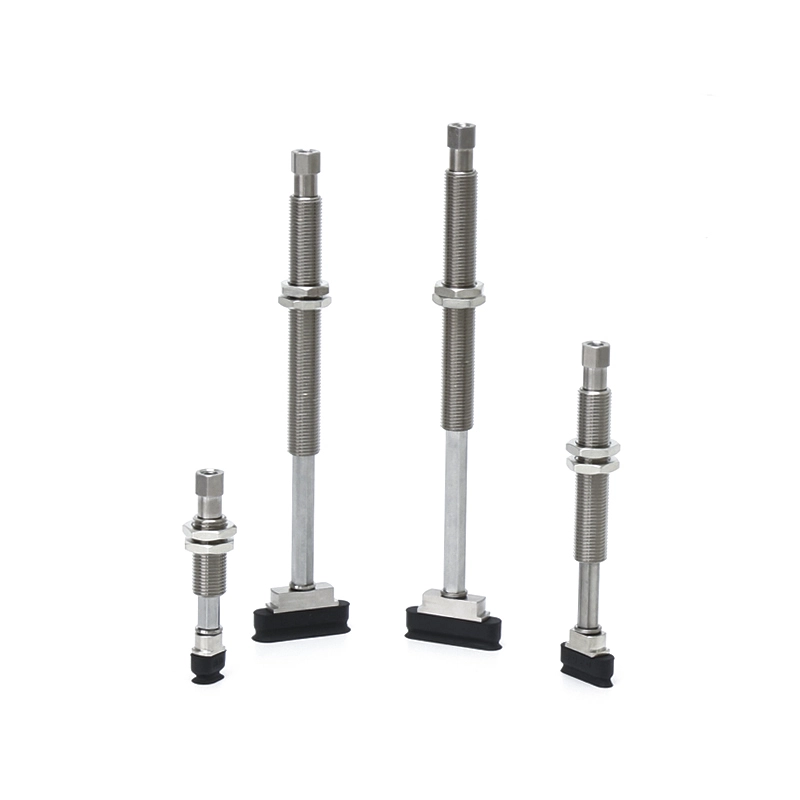

ZP2-T-serie met ovale buffervacuümpad

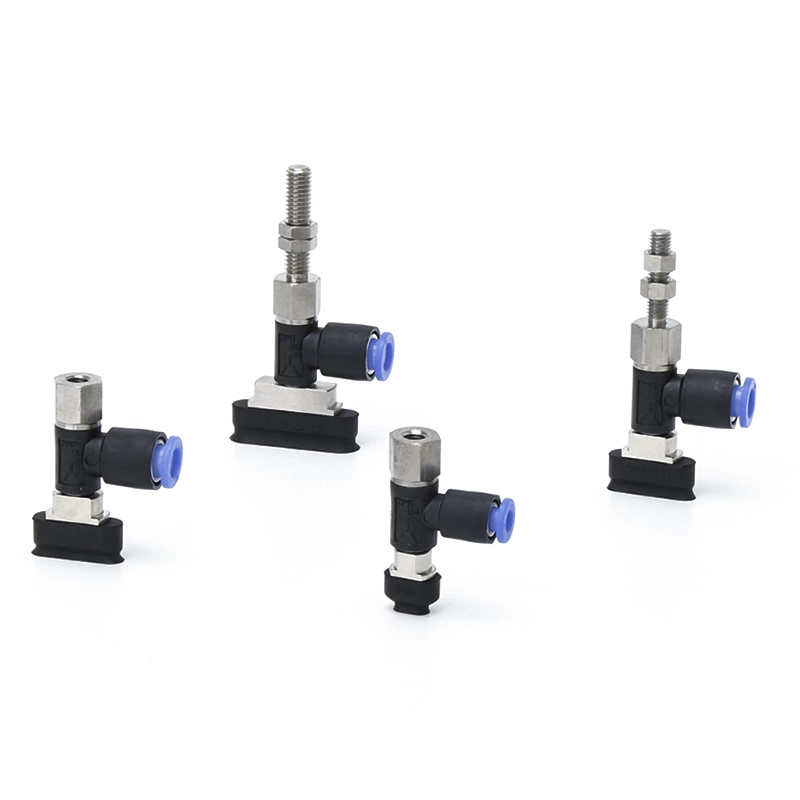

ZP2-R-serie met adapter ovale vacuümpad
ZP2-R-serie met ovale buffervacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Als toonaangevende Chinese fabrikant biedt onze fabriek op maat gemaakte Oval Vacuum Suction Cups ZP2-oplossingen die zijn afgestemd op de strenge eisen van de elektronica- en automobielsector. Of u nu een leverancier van grote volumes of een eindgebruiker bent, onze ZP2 ovale serie levert de betrouwbaarheid die nodig is voor nauwkeurige bediening.
Belangrijkste technische kenmerken en specificaties
1. Uitgebreide reeks specificaties
Om een perfecte pasvorm voor ieder slank werkstuk te garanderen, bieden wij voor de Ovale Vacuümzuignappen ZP2 12 standaardspecificaties aan:
Compacte maten:3,5×7, 4×10, 5×10, 6×10mm.
Middellange lengtes:4×20, 5×20, 6×20, 8×20mm.
Uitgebreid bereik:4×30, 5×30, 6×30, 8×30mm.
2. Industriespecifieke uitmuntende materialen
Wij maken gebruik van hoogwaardige materialen passend bij uw werkomgeving:
Hoogwaardige siliconen en NBR:Voor algemene doeleinden en taken bij hoge temperaturen.
Antistatisch (ESD) Materialen:Essentieel voor het hanteren van PCB's en halfgeleiders.
Accessoires van volledig roestvrij staal:Gespecialiseerde configuraties geoptimaliseerd voor de lithiumbatterijindustrie.
Kernvoordelen en hoogtepunten
Geoptimaliseerd voor besloten ruimtes:Het smalle profiel van de ovale vacuümzuignappen ZP2 maakt picken met hoge dichtheid mogelijk op overvolle PCB's of smalle verpakkingsprofielen waar ronde cups eenvoudigweg niet passen.
Verbeterde gripstabiliteit:Het verlengde zuigoppervlak zorgt voor een grotere "voetafdruk" op slanke voorwerpen zoals buizen of afdichtingsstrips, waardoor het risico dat het werkstuk kantelt of glijdt aanzienlijk wordt verminderd.
Flexibele installatie:Ondersteunt zowel verticale als laterale vacuüminlaten. Elke beker kan worden gecombineerd met een adapter of een bufferbeugel (slag van 6 mm tot 50 mm) om de impact op kwetsbare oppervlakken te verminderen.
Fabrieksdirecte levering:Onze in China gevestigde fabriek heeft een groot aantal producten op voorraad, waardoor korte doorlooptijden en concurrerende prijzen voor wereldwijde inkoop worden gegarandeerd.
Typische toepassingsscenario's
Elektronica en halfgeleiders:PCB-assemblage, fabricage van flexibele printplaten en positionering van batterij-elektroden.
Auto-onderdelen:Ovale vacuümzuignappen ZP2 worden veelvuldig gebruikt voor het hanteren en monteren van afdichtstrips, langwerpige sierstukken en kunststofprofielen.
Verpakking & Logistiek:Snel etiketteren, dozen sluiten en langwerpige verpakkingen sorteren.

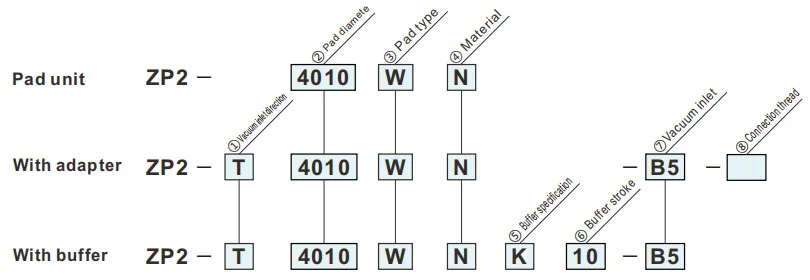

Hoe te bestellen
- Voor werkstukken met beperkingen aan het adsorptieoppervlak.
| ①Vacuuminlaatrichting | ⑦Vacuüminlaat | ⑧Aansluitdraad | ||
| T | Verticaal |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateraal |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Padgrootte | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Padtype | |
| W | Ovaal |
| ⑦Vacuüminlaat | |
| B5 | M5x0,8 (vrouwelijk) |
| 04 | ø4One-touch-fitting |
| 06 | ø6One-touch-fitting |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑤Bufferspecificatie | |
| K | Niet-roterend |
| ⑥Bufferslag | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Aansluitdraad | |
| A5 | M5x0,8 (mannelijk) |
| B5 | M5x0,8 (vrouwelijk) |
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
PP
Kubustype
| Model | A | B | C | D | øE | Y | |||
|
② Pad Maat |
③ Pad type |
④ Pad Materiaal |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Model voor verwijzing: ZP2-4030WS
Montageafmetingen adapter
Toepasselijk kussen: 3507W/4010W/5010W/6010W
Toepasselijk kussen: 4020W/5020W/6020W/8020W
Toepasselijk kussen: 4030W/5030W/6030W/8030W
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
