How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

China Hoge kwaliteit mondstukvacuümzuignappen ZP2 Leverancier

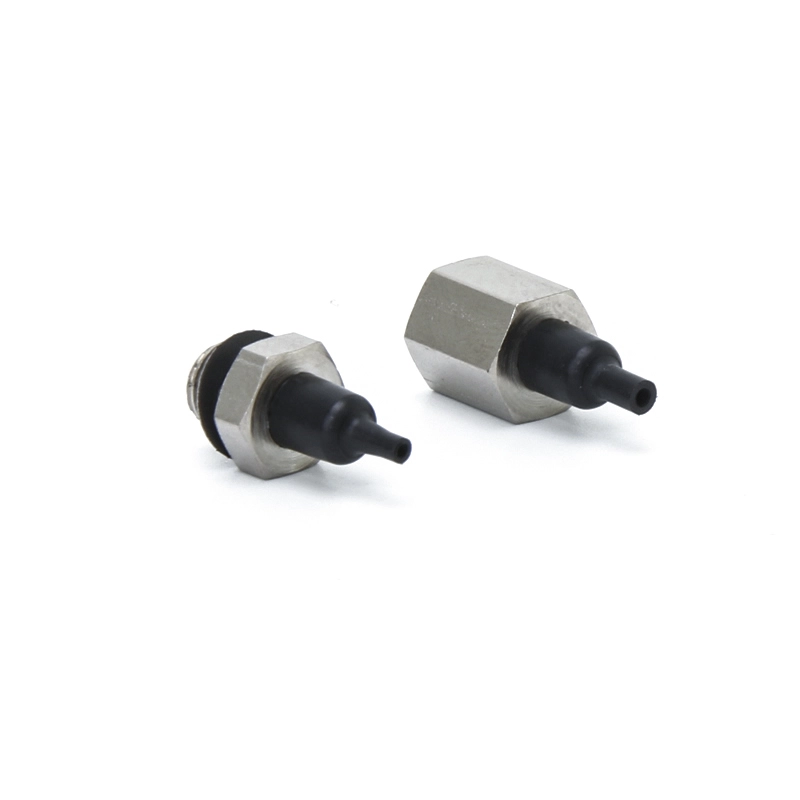

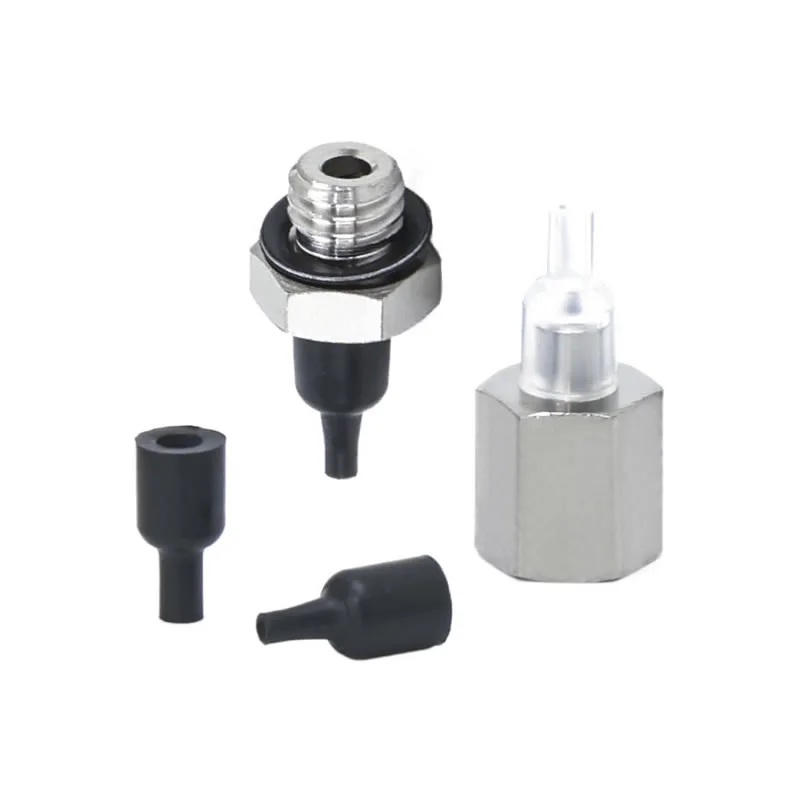

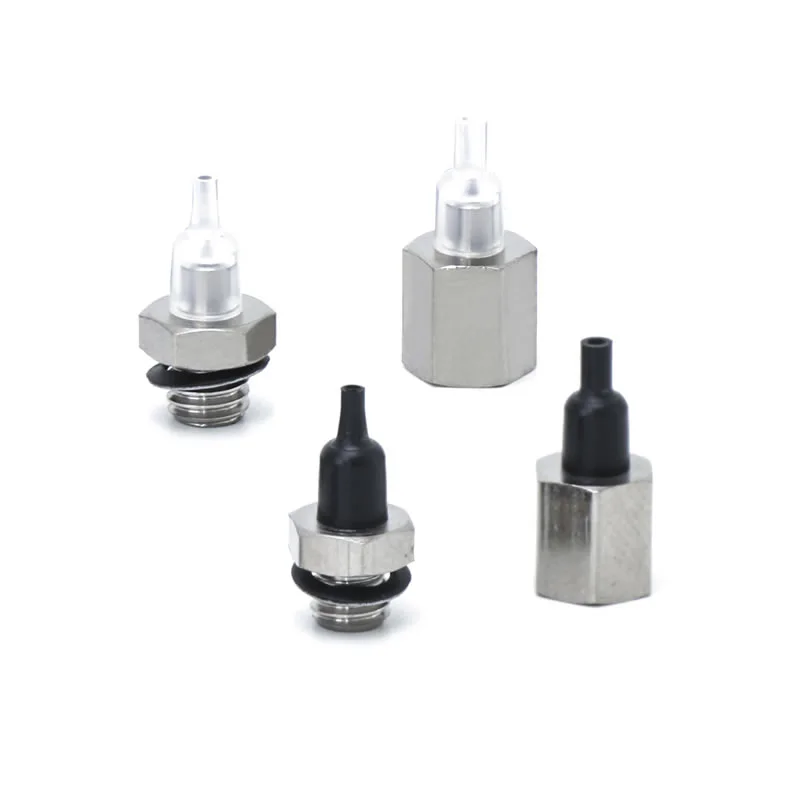

Mondstuk Vacuümzuignappen ZP2

Als toonaangevende Chinese fabrikant biedt onze fabriek op maat gemaakte mondstukvacuümzuignappen ZP2 voor werkstukken op millimeterschaal. Met ultracompacte diameters van ø0,8 mm - ø1,1 mm en een ruimtebesparend geïntegreerd mondstuk is deze leverancier-directe oplossing ideaal voor chips en microlenzen. We hebben antistatische en volledig roestvrijstalen onderdelen op voorraad voor de elektronica- en lithiumbatterij-industrie.

Veelgestelde vragen

Waar worden SMC ZP2-spuitmondpads voor gebruikt?

Vacuümzuignappen met mondstuk ZP2 worden vaak gebruikt in vacuümuitwerpsystemen voor snelle pick-and-place-operaties.
Geïntegreerd met sproeiers om vacuüm direct bij de beker te genereren
Geschikt voor snelle automatisering en robotbediening
Op grote schaal gebruikt voor kleine onderdelen, verpakkingsmaterialen en lichtgewicht componenten
Commaelec levert cups van stabiele kwaliteit die compatibel zijn met vergelijkbare systeemontwerpen, waardoor betrouwbare prestaties bij continue productie worden gegarandeerd.

Hoe kies je het juiste zuignapontwerp?

De selectie moet gebaseerd zijn op de werkelijke werkomstandigheden:
Werkstukoppervlak: glad → vlak type; ongelijk → balgtype
Gewicht en afmetingen: zwaardere onderdelen vereisen grotere diameters
Omgeving: hoge temperatuur of chemicaliën → kies voor siliconen of FKM
Cyclussnelheid: hogesnelheidslijnen profiteren van lichtgewicht, responsieve ontwerpen
Commaelec ondersteunt oplossingen op maat, waardoor materialen, afmetingen en structuren kunnen worden afgestemd op specifieke toepassingen.

Wat zijn de belangrijkste padtypen in de ZP2-serie?

Vlak type: maximaal contactoppervlak voor gladde oppervlakken
Plat met ribben: betere afdichting op licht ruwe oppervlakken
Balgtype: past zich aan oneffen oppervlakken aan en zorgt voor demping

I. Kernsterkten

Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

II. Extractie van toepassingen per industrie

A. Geneeskunde en medische industrie

A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting

A.2 Belangrijkste scenario's:

1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)

2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)

3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)

B. Elektronica- en halfgeleiderindustrie

B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid

B.2 Belangrijkste scenario's:

1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)

2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)

3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)

C. Auto- en auto-onderdelenindustrie

C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip

C.2 Belangrijkste scenario's:

4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)

5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)

6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)

D. Voedings- en verpakkingsindustrie

D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten

D.2 Belangrijkste scenario's:

1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)

2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)

E. Logistiek en opslagsector

E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging

E.2 Belangrijkste scenario's:

1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)

2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)

F. Nieuwe energie en speciale industrieën

F.1 Nieuwe energie (lithiumbatterij/pv):

1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)

F.2 Drukwerk en papier

1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)

III. Samenvatting van de belangrijkste aanpassingslogica

Kenmerken van het werkstuk	Pipetaanpassingsprogramma	Overeenkomstige sectorscenario's
Dun / breekbaar / precisie	Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond	Elektronische halfgeleiders, farmaceutische producten
Zware items / Groot formaat	Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen	Auto's, logistieke panelen
Gezondheid/Preventie van vervuiling	Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur	Geneeskunde, voedsel
Zachte/onregelmatige oppervlakken	Sponsmateriaal, vervormbare zuignap	Auto-interieur, eten
Antistatische vereisten	Antistatisch siliconen, ionenwindondersteund	elektronische halfgeleider

②Pad-diameter (mm)
08	ø0,8
11	ø1,1

④Materiaal
N	NBR
S	Siliconenrubber
U	Urethaan rubber
F	FKM
GN	Geleidende NBR
GS	Geleidend siliconenrubber

⑤Vacuüminlaat
A4	Vrouwelijke draad	M4x0,7 M5x0,8
A5
B4	Mannelijke draad	M4x0,7
B5		M5x0,8

Model				øC	øD
	② Pad diam.	③ Pad type	④ Pad Materiaal
ZP2	08	EEN	N S U F GN GS	1.6	0.8
	11			2	1.1

Model						A	B	øC	øD	E	Adapter
	① Vacuüm inlaat richting	② Pad diam.	③ Pad type	④ Pad Materiaal	⑤ Vacuüm inlaat
ZP2	T	08	EEN	N S U F GN GS	A4	12.2	9.5	1.6	0.8	M4x0,7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5x0,8	ZP2A-AN-A5
		11						2	1.1

Mondstuk Vacuümzuignappen ZP2

Mondstuk Vacuümzuignappen ZP2

ZP2-serie mondstuk-vacuümpadeenheid

ZP2-T-serie met vacuümzuigmond met adaptermondstuk

Typische toepassingen zijn onder meer

Veelgestelde vragen

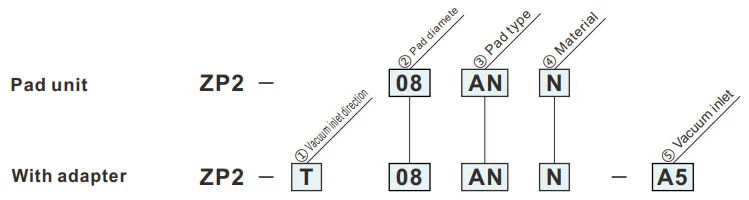

Hoe te bestellen

Afmetingen (mm)

Padmateriaal en kenmerken

Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen

①Vacuuminlaatrichting
T	Verticaal
