Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

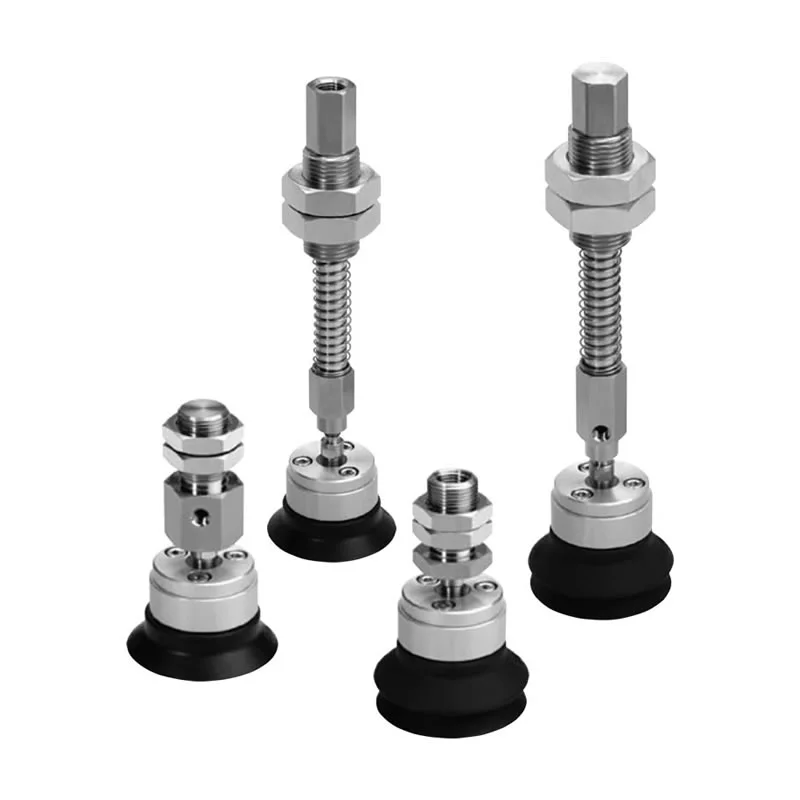

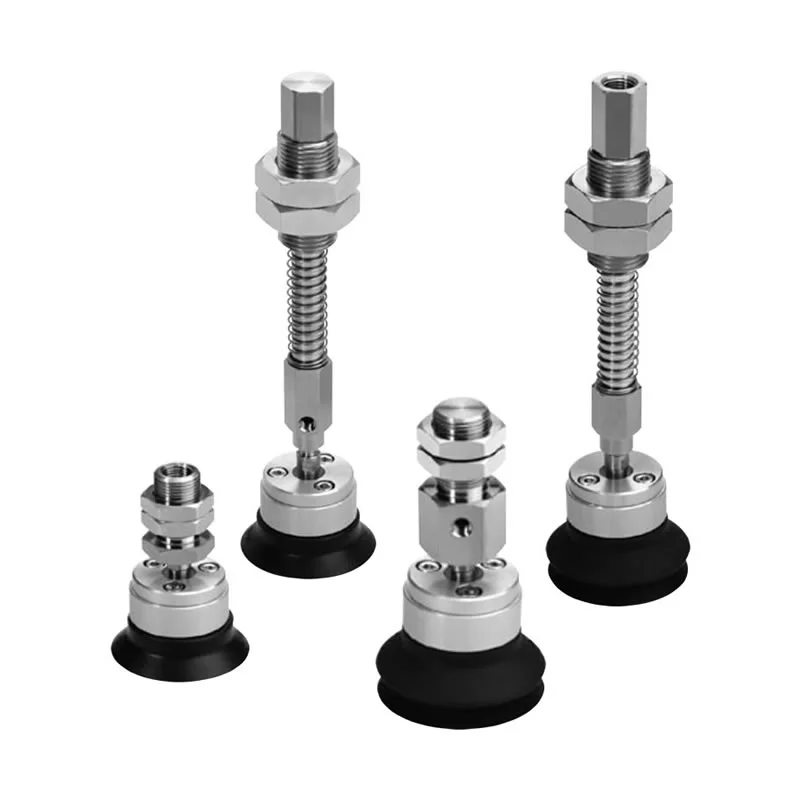

Hoge stijfheid kogelgewricht vacuümzuignappen ZP2
Als professionele fabrikant streven wij ernaar u hoogwaardige, hoge stijfheid kogelgewrichtvacuümzuignappen ZP2 te bieden. Onze producten kenmerken zich door een uitzonderlijke stabiliteit, waardoor ze bijzonder geschikt zijn voor het hanteren van zware werkstukken en werkstukken met oneffen oppervlakken. Het unieke kogelgewrichtontwerp past zich automatisch aan aan gekantelde oppervlakken, waardoor de zuigbetrouwbaarheid aanzienlijk wordt verbeterd. Deze productserie is verkrijgbaar in een breed scala aan maten en materialen, waaronder NBR, siliconen, PU, FKM en EPR, en kan worden aangepast om aan uw specifieke toepassingsvereisten te voldoen. Bovendien is er een optioneel bufferontwerp beschikbaar om uitgebreide oppervlaktebescherming te bieden voor kwetsbare werkstukken.
Klik en start de selectie
》Terug naar productinformatie
Hoge stijfheid kogelgewricht vacuümzuignappen ZP2
ZP2-TF-serie Zwaar uitgevoerd kogelgewricht met adaptervacuümpads
ZP2-TF-serie Zwaar uitgevoerd kogelgewricht met buffervacuümkussens
ZP2-XF-serie Zwaar uitgevoerd kogelgewricht met adaptervacuümpads
ZP2-XF-serie Zwaar uitgevoerd kogelgewricht met buffervacuümkussens
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Als fabrikant van kosteneffectieve, zeer stijve ZP2-vacuümzuignappen met kogelgewricht, maakt Commaelec gebruik van geavanceerde vacuümafdichtings- en drukhoudtechnologieën. De hoge stijfheid kogelgewricht vacuümzuignappen ZP2 is een heavy-duty vacuümgrijper ontworpen voor industriële automatiseringstoepassingen. Hij is speciaal ontworpen voor het grijpen van werkstukken die zwaar zijn, oneffen oppervlakken hebben of schuin staan. Door een structureel raamwerk met hoge stijfheid te combineren met een kogelgewrichtmechanisme, zorgt deze zuignap voor een krachtige grijpkracht terwijl hij automatisch de hoek aanpast om zich optimaal aan te passen aan het werkstukoppervlak, waardoor zowel de zuigstabiliteit als de operationele veiligheid worden verbeterd.
Belangrijkste kenmerken
Structuur met hoge stijfheid:De hoge stijfheid kogelgewricht-vacuümzuignappen ZP2 zijn ideaal voor het hanteren van zware werkstukken en zijn zeer goed bestand tegen vervorming
Kogelgewricht draaibaar ontwerp:Past zich aan oneffen of hellende oppervlakken aan.
Krachtige zuigkracht:Zorgt voor stabiele en betrouwbare handlingactiviteiten.
Meerdere maten en materialen:Geschikt voor diverse bedrijfsomstandigheden.
Optioneel dempingsmechanisme:Minimaliseert de contactimpact en beschermt het werkstuk.
Voordelen
Hoge stijfheid en zwaar gebruik
Versterkte structuur ontworpen voor het hanteren van zware werkstukken zonder vervorming
Behoudt een stabiele zuigkracht tijdens continu industrieel gebruik
Vervaardigd door Commaelec met strenge kwaliteitscontrole voor een lange levensduur
Kogelgewricht / draaibaar ontwerp
Maakt hoekaanpassing mogelijk om op oneffen of hellende oppervlakken te passen
Verbetert de afdichtingsprestaties en vermindert luchtlekkage
Verbetert de grijpstabiliteit in echte productieomgevingen
Diverse typen pads
Meerdere padstructuren beschikbaar om aan verschillende werkstukomstandigheden te voldoen
Ondersteunt zowel gladde als licht gestructureerde oppervlakken
Flexibele selectie op basis van toepassingsbehoeften
Plat met rib
De hoge stijfheid kogelgewricht vacuümzuignappen ZP2 is geschikt voor vlakke en gladde oppervlakken, zoals metalen platen en glas
Het geribbelde ontwerp verbetert de afdichting en voorkomt uitglijden
Zorgt voor consistente zuigkracht bij hogesnelheidsautomatisering
Balg
Geschikt voor gebogen of oneffen oppervlakken
Biedt dempingseffect en hoogtecompensatie
Vermindert positioneringsfouten tijdens pick-and-place-taken
Breed scala aan materialen
NBR:Kosteneffectief en slijtvast voor algemeen gebruik
Siliconen:Geschikt voor omgevingen met hoge temperaturen
VPE:Hoge duurzaamheid voor frequent gebruik
FKM:Uitstekende chemische bestendigheid
Op maat gemaakte materialen (bijvoorbeeld antistatisch) verkrijgbaar bij Commaelec
Grote diameters
De hoge stijfheid kogelgewricht-vacuümzuignappen ZP2 zijn verkrijgbaar in een breed scala aan diameters - van φ40 tot φ125 - om aan uiteenlopende belastingsvereisten te voldoen
Grotere diameters zorgen voor een grotere grijpkracht voor zware onderdelen
Eenvoudige selectie op basis van gewicht en oppervlakteconditie
Flexibele montage
Ondersteunt interne en externe schroefdraadverbindingen
Compatibel met adapters en bufferbeugels
Verticale of zijdelingse vacuüminlaatopties voor verschillende lay-outs
Bufferopties
Optionele dempingsstructuur vermindert de impact tijdens contact
Beschermt kwetsbare oppervlakken zoals glas of gecoate materialen
Verbetert de veiligheid bij het hanteren en de productkwaliteit
Toepassingen
Geautomatiseerde productielijnen en robotarmen
Metalen platen, glaspanelen en het hanteren van grote componenten
Lithiumbatterij- en elektronica-industrie (roestvrijstalen opties beschikbaar)
Elk scenario waarbij een stabiele grip van zware of oneffen werkstukken vereist is

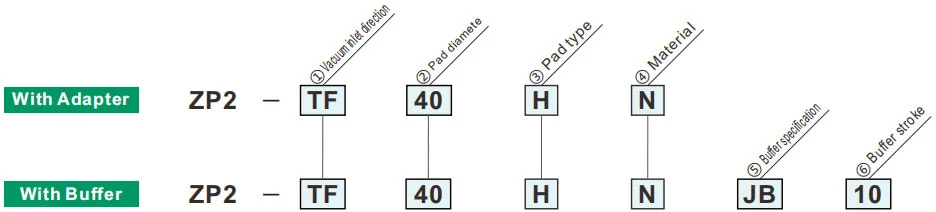

Hoe te bestellen
| ①Vacuuminlaatrichting | |
| TF | Verticaal |
| XF | Lateraal |
| ②Paddiameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
Groen symbool is op maat gemaakte modellen
| ⑥Bufferslag | Paddiameter | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Padtype | |
| H | Plat met rib |
| HB | Balg type |
| ⑤ Bufferspecificatie | |
| JB | Roterend (messing, met bus) |
| JF | Roterend (staal, met bus) |
Reactieve kracht van de veer
| Verbindingsdraad | Aanhaalmoment ±5%[N·m] | Bufferslag (mm) | Reactieve kracht van de veer [N] | ||
| Messing, met bus(JB) | Staal, met bus(JF) | Bij 0 slag | Op volle kracht | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
