Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).
Kubusvacuümzuignappen ZP2
Commaelec is een toonaangevende fabriek die hoogwaardige Cube-vacuümzuignappen ZP2 aanbiedt. Flexibele installatie, verschillende maten. De zuignap kan worden geleverd met een adapter of een bufferbeugel. De richting van de vacuüminlaat is flexibel, inclusief verticale en laterale richtingen. Er zijn ook volledig roestvrijstalen accessoires die geschikt zijn voor de lithiumbatterijindustrie.
Klik en start de selectie
》Terug naar productinformatie
Kubusvacuümzuignappen ZP2

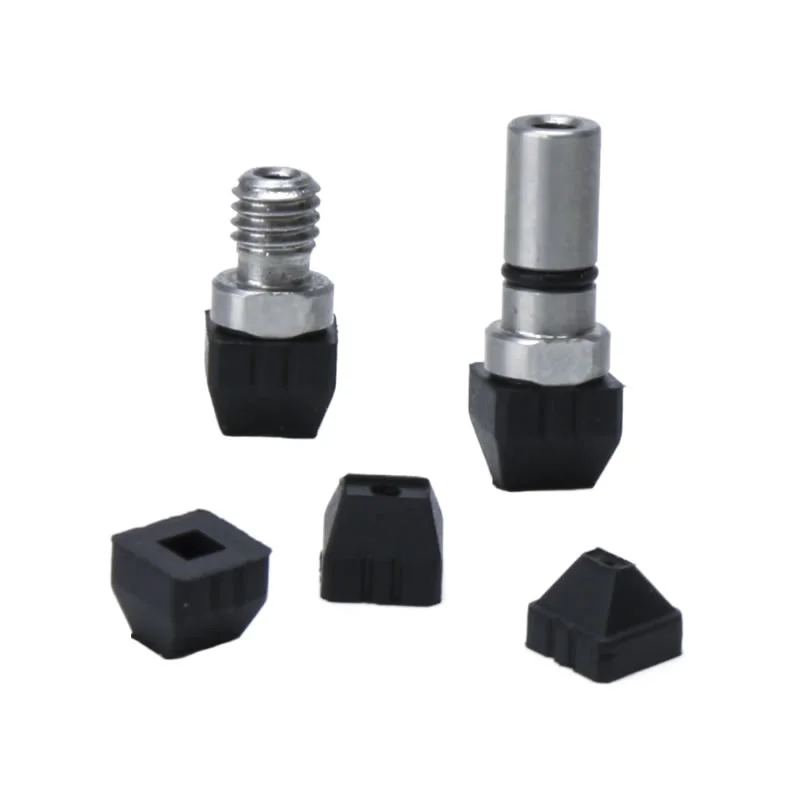

ZP2-serie kubusvormige vacuümpadeenheid
ZP2-T-serie met adapterkubusvacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
De Cube Vacuümzuignappen ZP2 zijn ultracompacte vierkante vacuümkoppen ontworpen voor micro- en vierkante/rechthoekige werkstukken. Met ultracompacte afmetingen en nauwkeurige grip zijn ze ideaal voor het hanteren van delicate componenten in geautomatiseerde precisieproductielijnen. Als kerncomponent voor micro-elektronica en precisiehardware zijn deze cups extreem licht van gewicht, waardoor de belasting van robotachtige eindeffectoren effectief wordt verminderd. Ze zijn bijzonder geschikt voor het snel en hoogfrequent hanteren van kleine werkstukken.
Typische toepassingsscenario's:
1.Elektronische productie, inclusief chipassemblage, microweerstanden / condensatoren en verwerking van micro-gesoldeerde PCB-componenten.
2.Precisiehardware:geautomatiseerd laden en hanteren van ultracompacte componenten, waaronder microschroeven, vierkante metalen veerplaten en miniatuurlagers.
3.Optische apparaten:Stofvrij grijpen en positioneren van microlenzen en vierkante optische glasslips, siliconenmateriaal kan voorkomen dat er afdrukken achterblijven.
Belangrijkste aspecten van Cube-vacuümzuignappen ZP2
Pad-variëteiten
Plat type:Ideaal voor gladde, stijve oppervlakken met stabiele zuigkracht
Plat met ribben:Zorgt voor extra afdichting op licht gestructureerde oppervlakken
Type balg:Past zich aan oneffen oppervlakken aan en vermindert de impact tijdens contact
Meerdere padtypen maken een flexibele selectie mogelijk voor verschillende industriële automatiseringsbehoeften
Materialen
NBR:Kosteneffectief, slijtvast voor algemeen gebruik
Siliconen:Bestand tegen hoge temperaturen en zacht voor gevoelige oppervlakken
Polyurethaan (PU):Duurzaam voor werkzaamheden met een hoge cyclus
FKM / EPR:Bestand tegen chemicaliën voor gespecialiseerde omgevingen
Aangepaste materiaalopties beschikbaar bij Commaelec om te voldoen aan specifieke werkstukvereisten
Veelgestelde vragen
Wat is het verschil tussen ZP en ZP2?
ZP-serie: Standaard zuignappen voor algemene toepassingen met eenvoudiger structuur
ZP2-serie: Het hoge stijfheidsontwerp met kogelgewricht zorgt voor een beter aanpassingsvermogen aan oneffen of hellende oppervlakken
ZP2 biedt een sterkere stabiliteit, zwaardere lastbehandeling en meer materiaalopties vergeleken met ZP
Wat zijn de meest voorkomende typen ZP2-pads?
Plat type, plat met ribben en balgtype
Elk type is geoptimaliseerd voor de toestand van het oppervlak, de grootte van het werkstuk en de hanteringsvereisten
Commaelec biedt meerdere maten en configuraties om een nauwkeurige toepassing te garanderen
Worden ZP2-bekers geleverd met adapters?
Ja, Cube Vacuümzuignappen ZP2 kunnen worden gebruikt met adapters of bufferbeugels
Ondersteunt zowel verticale als laterale vacuüminlaataansluitingen
Vergemakkelijkt flexibele integratie in geautomatiseerde systemen en robotarmen

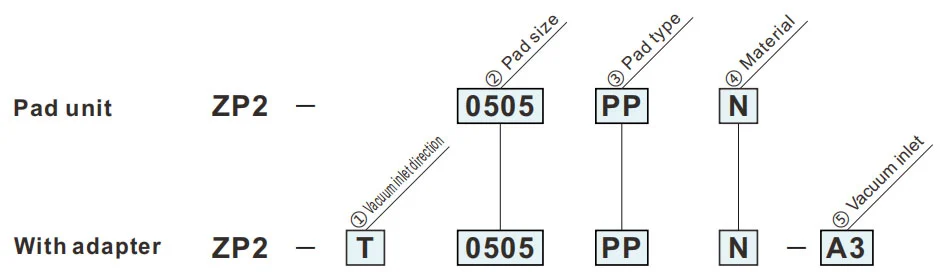

Hoe te bestellen

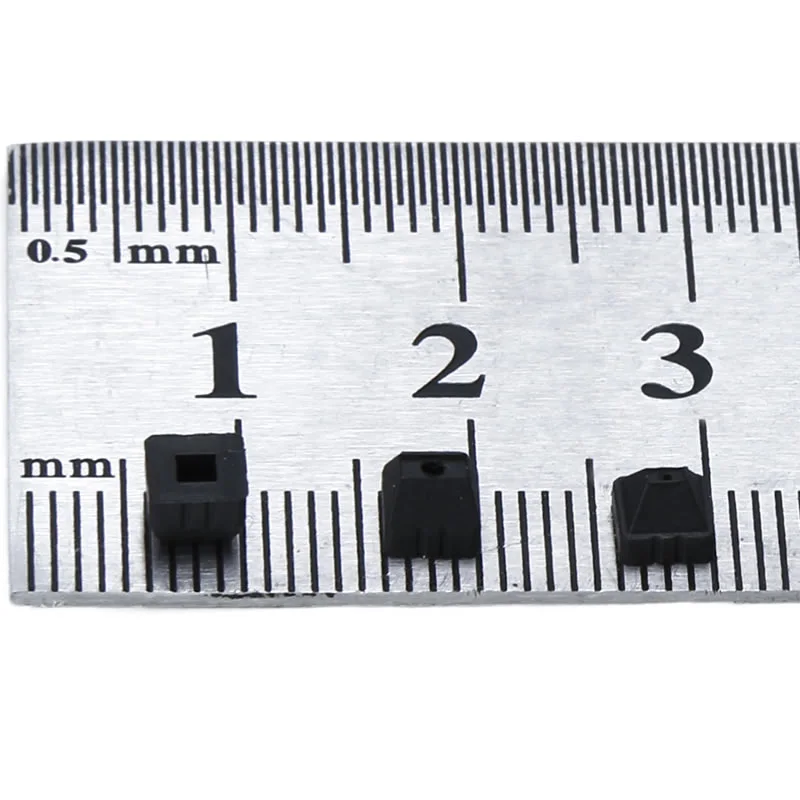

- Superkleine zuignappen in de vorm van een vierkant.
- 5 soorten van 0,5 x 0,5 tot 2 x 2,8
- Voor kleine werkstukken zoals halfgeleiderchips.
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ②Padgrootte | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑤Vacuüminlaat | |
| 03 | ø3recht |
| A3 | M3x0,5 (mannelijk) |
| ③Padtype | |
| PP | Kubustype |
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
PP
Kubustype
Montageafmetingen adapter
| Model | A | B | C | D | øE | |||
|
② Pad Maat |
③ Pad type |
④ Pad Materiaal |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Model voor verwijzing: ZP2-0505PPN
ZP2-T
Verticaal
03
| Model | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad Maat |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |

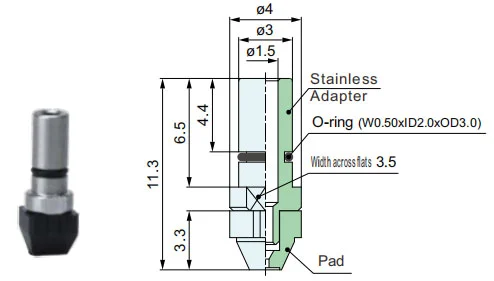

ZP2-T
Verticaal
A3
| Model | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad Maat |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
