Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

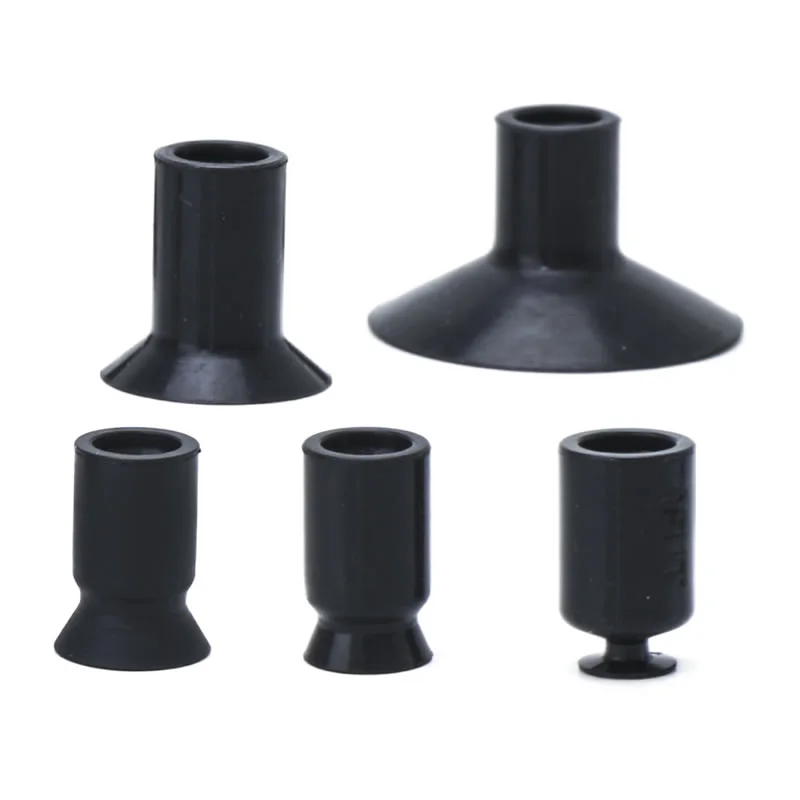

Compacte vacuümzuignappen ZP2
Als professionele Chinese fabrikant biedt onze fabriek op maat gemaakte compacte vacuümzuignappen ZP2 (ø6-8) met ribversterking voor hoge draagkracht en vervormingsweerstand. Ook leveren wij de ZP2 dunne UT-serie (ø5-20) met een slanke rok voor het kreukvrij hanteren van kwetsbare materialen. We hebben antistatische en roestvrijstalen opties op voorraad voor elektronica en lithiumbatterijleidingen.
Klik en start de selectie
》Terug naar productinformatie
Compacte vacuümzuignappen ZP2
ZP2-serie compacte vacuümpadeenheid

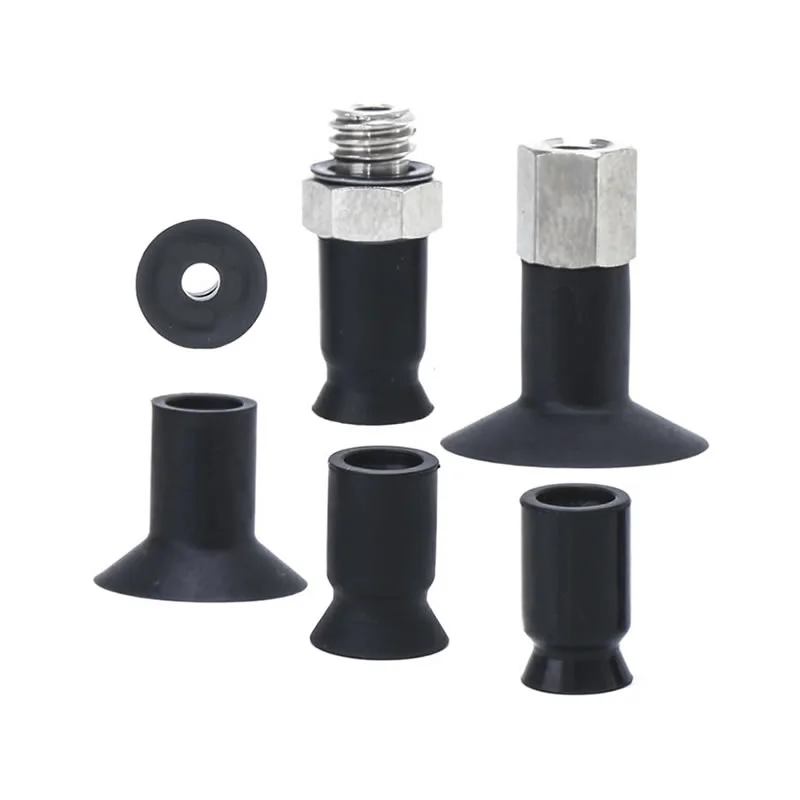

ZP2-T-serie met adapter Compacte vacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Als toonaangevende Chinese fabrikant biedt onze fabriek op maat gemaakte Compact Vacuum Suction Cups ZP2-oplossingen die speciaal zijn ontworpen voor de precisie-industrie, met de volgende kernvoordelen:
Hoge prestaties, lage kosten:Door gebruik te maken van een volwassen binnenlandse toeleveringsketen kunnen we de kosten effectief beheersen en tegelijkertijd uitzonderlijke zuigprestaties garanderen, waardoor de inkoopkosten voor onze klanten worden verlaagd.
ZP2-serie ontwerp voor hoge belasting:Onze compacte vacuümzuignappen ZP2 (ø6–8) hebben een unieke, met ribben versterkte structuur. Zelfs bij extreem kleine afmetingen bieden ze een uitzonderlijke weerstand tegen vervorming en stabiliteit van de belasting, waardoor ze de voorkeur verdienen voor het hanteren van dunne metalen platen en precisie-kunststofcomponenten.
ZP2 UT-serie met dun profiel:Deze serie is speciaal ontworpen voor flexibele werkstukken (ø5–20) en heeft een ultradunne rokstructuur. Dit onopvallende ontwerp voorkomt effectief dat kwetsbare materialen, zoals dunne films en vinylplaten, kreuken of vervormen tijdens het zuigproces.
Stabiele levering:Ondersteund door volwassen productieprocessen, gebruiken we hoogwaardige materialen (zoals siliconen) in combinatie met geavanceerde vacuümretentietechnologie om veilige en stabiele grijpoperaties te garanderen; bovendien maakt onze aanzienlijke voorraad een snelle levering mogelijk om aan de eisen van de klant te voldoen.
Veelgestelde vragen
Wat zijn de verschillende soorten ZP2-pads?
Compacte vacuümzuignappen ZP2 bieden verschillende kussenstructuren die passen bij echte werkomstandigheden:
Vlak type: voor gladde, stijve oppervlakken met stabiele afdichting
Plat met ribben: verbetert de vacuümafdichting op licht ruwe oppervlakken
Balgtype: compenseert hoogteverschillen en zorgt voor demping
Commaelec biedt meerdere configuraties om een betere pasvorm en prestatie in automatiseringssystemen te garanderen.
Welke maatvoeringen zijn beschikbaar?
Standaardformaten zijn onder meer: φ40, φ50, φ63, φ80, φ100, φ125
Kleinere diameters: geschikt voor precisie- of lichtgewicht onderdelen
Grotere diameters: sterkere zuigkracht voor zware of grote werkstukken
De Commaelec-fabriek onderhoudt een stabiele voorraad en ondersteunt aangepaste maten voor projectgebaseerde behoeften.
Hoe verhouden ZP2-bekers zich tot ZP3 of ZP?
ZP2-serie: uitgebalanceerd ontwerp met hogere stijfheid en aanpassingsvermogen van het kogelgewricht, geschikt voor algemeen tot zwaar gebruik
ZP3-serie: doorgaans geoptimaliseerd voor lichtere, snellere bediening en compactere opstellingen
ZP-serie (standaard): basistoepassingen met eenvoudiger structuur
Vergeleken met andere bieden de compacte vacuümzuignappen ZP2 een betere stabiliteit op oneffen oppervlakken, terwijl de flexibiliteit bij installatie en materiaalkeuze behouden blijft.
Zijn ze geschikt voor delicate onderdelen?
Ja, met de juiste configuratie:
Gebruik zachte materialen zoals siliconen voor zacht contact
Kies balgen of gedempte typen om de impactkracht te verminderen
Optionele buffersteunen helpen kwetsbare oppervlakken zoals glas of gecoate onderdelen te beschermen
Hoe te bestellen
- Er zijn 8 soorten ø6 t/m ø20 toegevoegd.
- C: Voor werkstukken die gemakkelijk vervormen. Dankzij de ribben kunnen werkstukken eenvoudig worden verwijderd.
- UT: Voor adsorptie van zachte werkstukken zoals dunne platen of vinyl. Rimpeling of vervorming tijdens adsorptie wordt verminderd.
- Van toepassing op de ZP-serie adapter.
|
③ Padtype
② Paddiameter (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Plat type met ribben | — | — | ● | ● | ● | — | — | — | — |
| UT | Dun plat type | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| Montageafmetingen adapter | |
| Als er door de klant een adapter wordt gemaakt, ontwerp dan de adapter met de afmetingen die rechts worden weergegeven. |
|
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.
HT
Dun plat met ribtype
| Model | øA | øB | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Model voor verwijzing: ZP2-B06CGN
HT
Dun plat met ribtype
| Model | øA | øB | øC | Y | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Model voor verwijzing: ZP2-05UTN
Specificaties
| Borgring/Pad-type | Paddiameter/afmetingen | Sollicitatie | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Zonder borgring | Platte soort (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Voor werkstukken met vlakke en onvervormde oppervlakken |
| Ovale soort (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Voor werkstukken met beperkingen aan het adsorptieoppervlak | |
| Dun plat type (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Voor zachte werkstukken zoals dunne platen of vinyl. Rimpeling of vervorming tijdens adsorptie kan worden verminderd. | |
| Dun plat type met ribben (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Voor zachte werkstukken zoals dunne platen of vinyl. Dankzij de ribben kunnen werkstukken eenvoudig worden verwijderd | |
| Balgtype (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Voor gebruik waar geen ruimte is voor een buffer of voor werkstukken met schuine vlakken | |
| Met borgring | Platte soort (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor werkstukken met vlakke en onvervormde oppervlakken |
| Platte soort met ribben (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor werkstukken die gemakkelijk vervormen. Dankzij de ribben kunnen werkstukken eenvoudig worden verwijderd | |
| Balgtype (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor gebruik waar geen ruimte is voor een buffer of voor werkstukken met schuine vlakken | |
| Diep type (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Voor werkstukken met gebogen oppervlakken of voor bolvormige werkstukken | |
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
Installatiehandleiding
PDF-download
Waarschuwing + Let op (Lees dit vóór gebruik)
PDF-download
