Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).
Dunne platte vacuümzuignappen ZP2
Als toonaangevende Chinese fabrikant biedt onze fabriek op maat gemaakte dunne platte vacuümzuignappen ZP2 (ø10-30 mm). Met een gegroefde "MT"-structuur voorkomt de rechtstreekse oplossing van Commaelec de vervorming van films en dunne platen. We hebben NBR en geleidende siliconen op voorraad, en volledig roestvrijstalen onderdelen zijn beschikbaar voor de lithiumbatterij-industrie.
Klik en start de selectie
》Terug naar productinformatie
Dunne platte vacuümzuignappen ZP2
ZP2-serie dunne platte vacuümpadeenheid
ZP2-T-serie met adapter Dunne platte vacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron

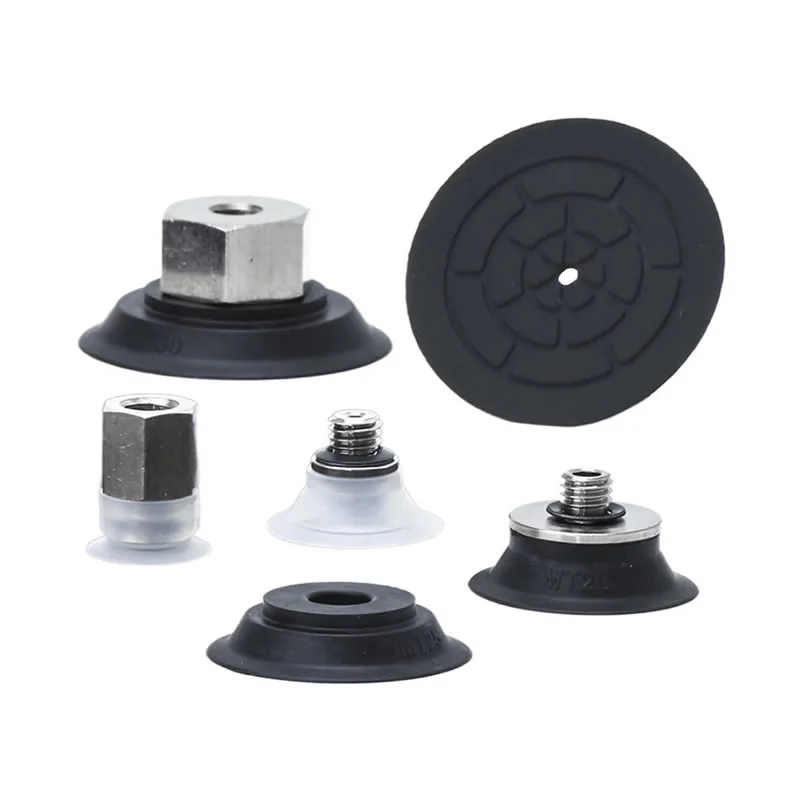

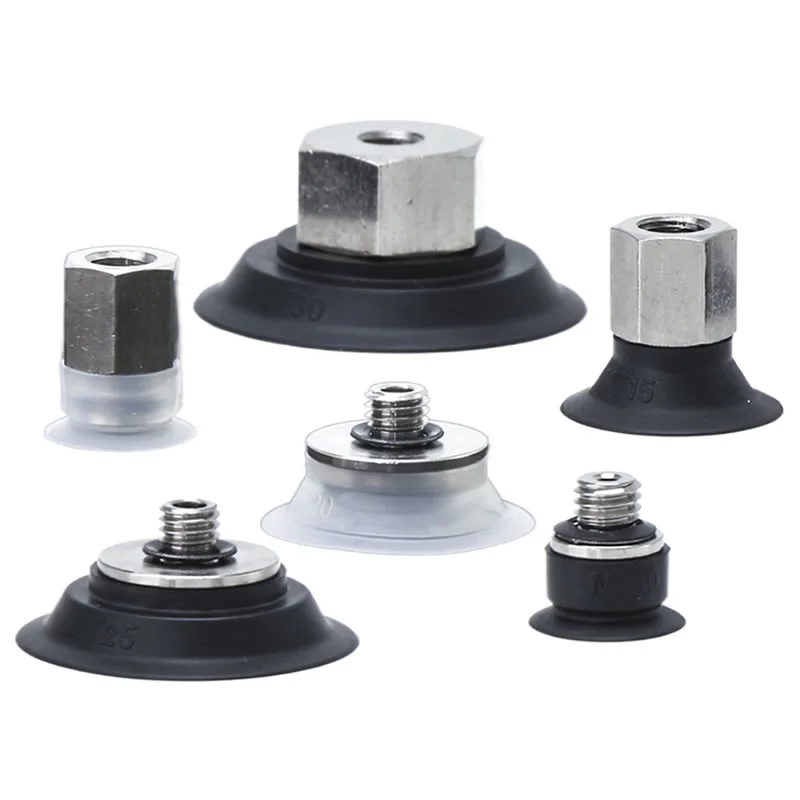

De dunne platte vacuümzuignappen ZP2 zijn precisiecomponenten binnen pneumatische grijpsystemen, speciaal ontworpen voor het hanteren van dunne en gemakkelijk vervormbare werkstukken. In industriële specificaties dragen ze doorgaans de structurele code 'MT', wat duidt op de integratie van een gespecialiseerd gegroefd ontwerp in hun interne structuur.
Producteigenschappen:Deze zuignap voorkomt effectief vervorming van platte werkstukken tijdens adsorptie, waardoor hij ideaal is voor dunne platen, films en andere gemakkelijk vervormbare materialen.
Specificaties:De zuignap is verkrijgbaar in verschillende diameters, waaronder φ10, φ15, φ20, φ25 en φ30.
Materialen zuignap:Veel voorkomende opties zijn NNBR (nitrilrubber) en GS (geleidend siliconenrubber), waarbij elk materiaal is afgestemd op specifieke werkomgevingen en onderdeelvereisten.
Toepassingsgebieden:Dunne platte vacuümzuignappen ZP2 worden veel gebruikt in de productie, geautomatiseerde productielijnen, robotica en logistiek, enz. Het kan worden gebruikt voor het vervoeren van lichte of middelzware platte voorwerpen zoals glas, plastic en metaal.
Veelgestelde vragen
Welke materialen zijn er beschikbaar en wat zijn de verschillen?
Dunne platte vacuümzuignappen ZP2 zijn verkrijgbaar in verschillende materialen om te voldoen aan echte werkomstandigheden:
NBR: kosteneffectief, goede slijtvastheid voor algemeen gebruik
Siliconen: uitstekende hittebestendigheid en niet-strepend, ideaal voor gevoelige oppervlakken
PU (polyurethaan): hoge duurzaamheid voor werkzaamheden met een hoge cyclus
FKM (Fluorrubber): sterke chemische en oliebestendigheid
EPR: geschikt voor specifieke milieueisen
Commaelec garandeert een consistente materiaalkwaliteit en ondersteunt maatwerk voor speciale toepassingen (bijvoorbeeld antistatisch).
Voor welke werkstukken zijn dunne platte zuignappen het meest geschikt?
Gladde, vlakke oppervlakken zoals metalen platen, glas, kunststofpanelen
Dunne of lichtgewicht werkstukken die een stabiel, uniform contact vereisen
Toepassingen waarbij minimale vervorming en nauwkeurige positionering nodig zijn
Het dunne platte ontwerp vergroot het contactoppervlak, verbetert de afdichting en vermindert luchtlekkage.
Wat is het temperatuurbestendigheidsbereik?
Typische bereiken (afhankelijk van materiaal):
NBR: -10°C tot 80°C
Siliconen: -40°C tot 200°C
VE: -20°C tot 80°C
FKM: tot ~200°C met sterke chemische stabiliteit
Commaelec kan geschikte materialen aanbevelen op basis van uw werkelijke temperatuur en omgeving.
Kunnen ze worden gebruikt met verticale of horizontale vacuüminvoer?
Ja. Dunne platte vacuümzuignappen ZP2 ondersteunen flexibele installatie:
Verticale vacuüminvoer (standaard bij compacte opstellingen)
Horizontale/zij-invoer voor systemen met beperkte ruimte
Compatibel met adapters en bufferbeugels
Commaelec biedt meerdere aansluitmogelijkheden voor verschillende apparatuurindelingen.
Hoe onderhoud je ze op de juiste manier om de levensduur te verlengen?
Controleer regelmatig op slijtage, scheuren of vervormingen van de afdichtingslip
Houd oppervlakken schoon om te voorkomen dat stof de afdichtingsprestaties beïnvloedt
Vermijd overmatige vacuümdruk of verkeerde uitlijning
Gebruik buffersteunen om de impact bij snelle operaties te verminderen
Vervang versleten cups op tijd om de stabiliteit van het systeem te behouden

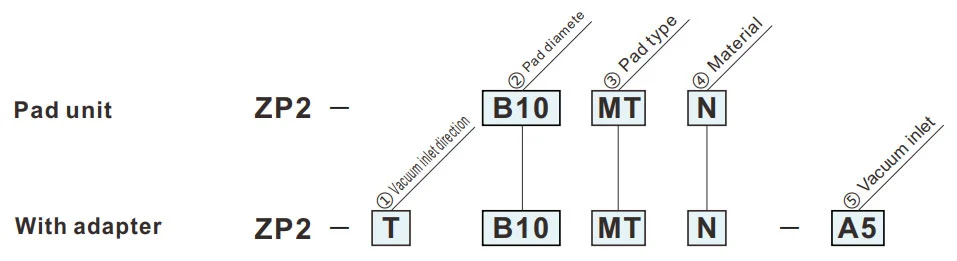

Hoe te bestellen
- Voor adsorptie van dunne platen of folie. Adsorptieoppervlak met groef.
- Vervorming van het vlakke oppervlak tijdens adsorptie wordt verminderd.
- Niet geschikt voor het overbrengen van werkstukken die belast worden.
- Afhankelijk van de plaatdikte kunnen er kreukels ontstaan.
- Bevestig de dikte voor gebruik.
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ③Padtype | |
| MT | Dun plat (met groef) |
| ②Pad-diameter (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑤Vacuüminlaat | |
| H5 | M5x0,8 (mannelijk) |
| B5 | M5x0,8 (vrouwelijk) |
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.

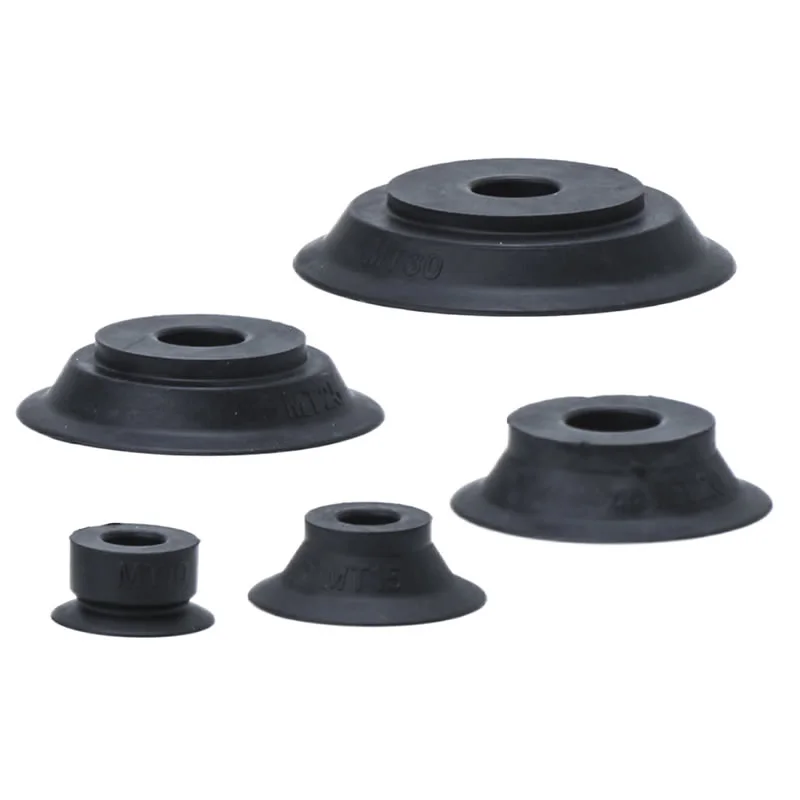

MT
Dun plat (met groef)
| Model | øA | øB | øC | øD | øE | |||
|
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model voor verwijzing: ZP2-B10MTN
Montageafmetingen adapter
Toepasselijke pad: B10MT/B15MT
Toepasselijke pad: B20MT/B25MT/B30MT
ZP2-T
Verticaal
H5
| Model | øA | øB | øC | D | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model voor verwijzing: ZP2-TB10MTGS-H5
ZP2-T
Verticaal
B5
| Model | øA | øB | C | Adapter | |||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Vacuüm inlaat |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Model voor verwijzing: ZP2-TB10MTGS-B5
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
Installatiehandleiding
PDF-download
Waarschuwing + Let op (Lees dit vóór gebruik)
PDF-download
