Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).
Kogelgewricht Vacuümzuignappen ZP2-J
Commaelec is een toonaangevende fabrikant, de kogelgewrichtvacuümzuignappen ZP2-J zijn speciaal ontworpen om omnidirectionele rotatie mogelijk te maken en complexe bedrijfsomstandigheden aan te kunnen. Ze zijn uitgerust met een buffermechanisme en beschikken over uitzonderlijke mogelijkheden voor hoekcompensatie: hun rotatiemechanisme ondersteunt hoekaanpassing over het volledige bereik, waardoor kantelfouten tijdens het plaatsen van het werkstuk of hoekafwijkingen tijdens het grijpproces effectief worden gecorrigeerd. Bepaalde modellen integreren ook rotatie- of antirotatiestructuren van Type J of Type K. Deze serie zuignappen is verkrijgbaar in drie maten: 6 mm, 8 mm en 10 mm.
Klik en start de selectie
》Terug naar productinformatie
Kogelgewricht Vacuümzuignappen ZP2-J
ZP2-TF-serie kogelgewrichttype met adaptervacuümpads
ZP2-TF-serie kogelgewrichttype met buffervacuümkussens
ZP2-RF-serie kogelgewrichttype met adaptervacuümpads
ZP2-RF-serie kogelgewrichttype met buffervacuümkussens
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Commaelec is een toonaangevende fabrikant, de kogelgewrichtvacuümzuignappen ZP2-J zijn ontworpen voor het hanteren van werkstukken met oneffen oppervlakken of hoekafwijkingen. Met een flexibele draaistructuur zorgen ze voor een stabiele adsorptie in complexe industriële omgevingen, vooral in geautomatiseerde en robottoepassingen.
Kernvoordelen
Kosteneffectieve en betrouwbare levering
Chinese fabrikant met sterke kostenbeheersing en stabiele kwaliteit
Een volwassen productieproces zorgt voor consistente prestaties
Grote fabriekscapaciteit garandeert snelle levering en bulklevering
Flexibel kogelgewrichtontwerp
Omnidirectioneel draaien maakt automatische hoekaanpassing mogelijk
Compenseert effectief een verkeerde uitlijning tijdens het grijpen
Zorgt voor een goede afdichting, zelfs op hellende of onregelmatige oppervlakken
Verbeterde stabiliteit in complexe omstandigheden
Vermindert het risico op loslaten veroorzaakt door slecht contact met het oppervlak
Behoudt een stabiele zuigkracht tijdens beweging en positionering
Kogelgewrichtvacuümzuignappen ZP2-J zijn geschikt voor dynamische automatiseringsomgevingen
Optionele buffer- en antirotatiestructuur
Buffermechanisme helpt bij het absorberen van schokken tijdens contact met het werkstuk
Compenseert hoogte- en hoekverschillen
Optioneel J/K anti-rotatieontwerp balanceert flexibiliteit met positioneringsstabiliteit
Meerdere typen en maten pads
Verkrijgbaar in vlakke en balgtypes voor verschillende oppervlakteomstandigheden
Standaardmaten: 6 mm, 8 mm, 10 mm
Gemakkelijk te combineren met verschillende werkstukvormen en hanteringsvereisten
Typische toepassingen
Industriële automatisering
Robotarmen en pick-and-place-systemen
Assemblagelijnen die hoekcompensatie vereisen
Complexe behandeling van werkstukken
Hellende, gebogen of oneffen oppervlakken
Toepassingen waarbij nauwkeurige uitlijning moeilijk is
Waarom kiezen voor vacuümzuignappen met kogelgewricht ZP2-J?
Sterk aanpassingsvermogen aan complexe werkomstandigheden
Stabiele en betrouwbare zuigprestaties
Kosteneffectieve oplossing met consistente levering
Ondersteund door volwassen productie- en materiaaltechnologie

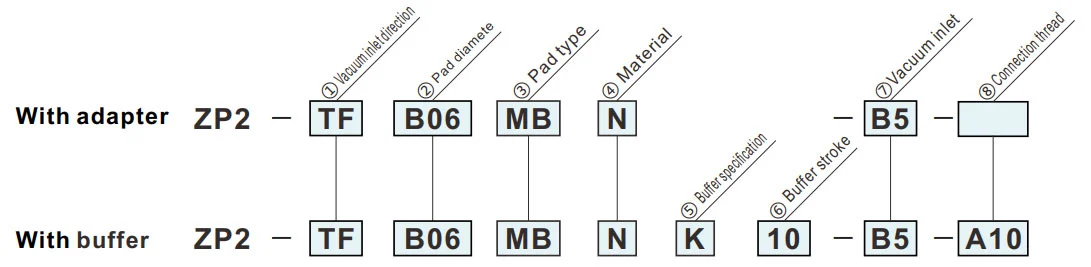

Hoe te bestellen
| ①Vacuuminlaatrichting | ⑦Vacuüminlaat | ⑧Aansluitdraad | ||
| TF | Verticaal |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Lateraal |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Padtype
② Paddiameter (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Platte soort | — | ● | ● |
| MB | Balg | ● | ● | — |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑦Vacuüminlaat | |
| B5 | M5x0,8 (vrouwelijk) |
| 04 | ø4One-touch-fitting |
| 06 | ø6One-touch-fitting |
| ⑧Aansluitdraad | |
| A8 | M8x1 (mannelijk) |
| B5 | M5x0,8 (vrouwelijk) |
| A10 | M10x1 (mannelijk) |
| ⑤Bufferspecificatie | |
| J | Roterend |
| K | Niet-roterend |
| ⑥Bufferslag | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.

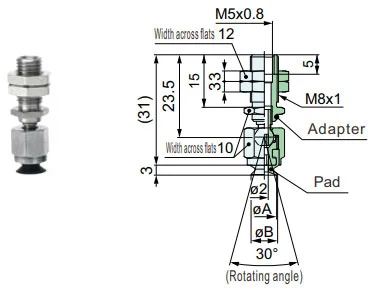

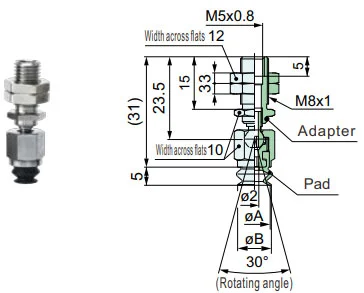

ZP2-TF
Verticaal
MU
| Model | øA | øB | Adapter | ||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Model voor verwijzing: ZP2-TFB08MUS-B5-A8
ZP2-TF
Verticaal
MB
| Model | øA | øB | Adapter | ||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Model voor verwijzing: ZP2-TFB08MBN-B5-A8
ZP2-TF
Verticaal
MU
| Model | øA | øB | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Model voor verwijzing: ZP2-TFB10MUS-B5
ZP2-TF
Verticaal
MB
| Model | øA | øB | Adapter | |||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Model voor verwijzing: ZP2-TFB06MBN-B5

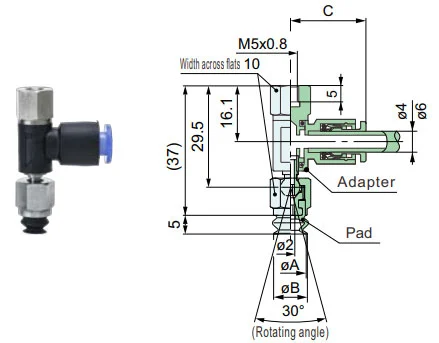

ZP2-TF
Lateraal
MU
| Model | øA | øB | C | Adapter | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Model voor verwijzing: ZP2-RFB08MUN-04-B5 Adapter voor verwijzing: ZP2-RF1-04-B5

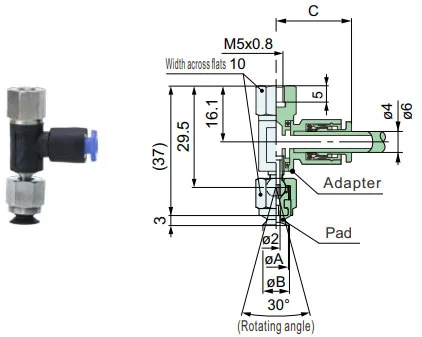

ZP2-TF
Lateraal
MB
| Model | øA | øB | C | Adapter | ||||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Model voor verwijzing: ZP2-RFB08MBN-04-B5 Adapter voor verwijzing: ZP2-RF1-04-B5

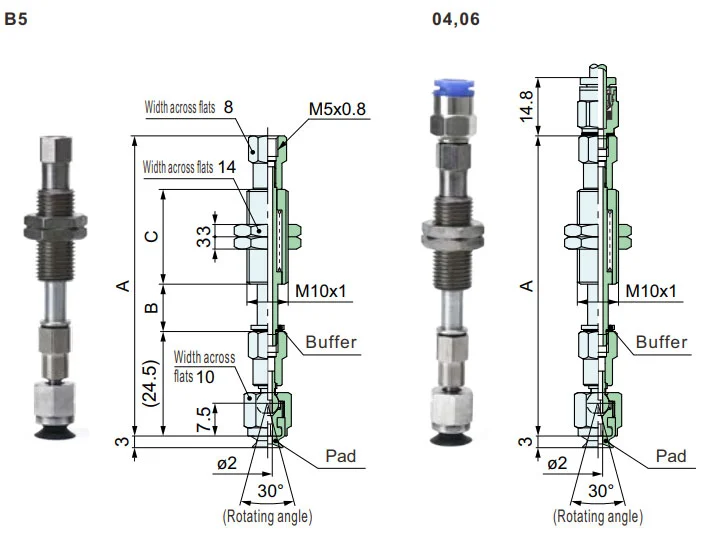

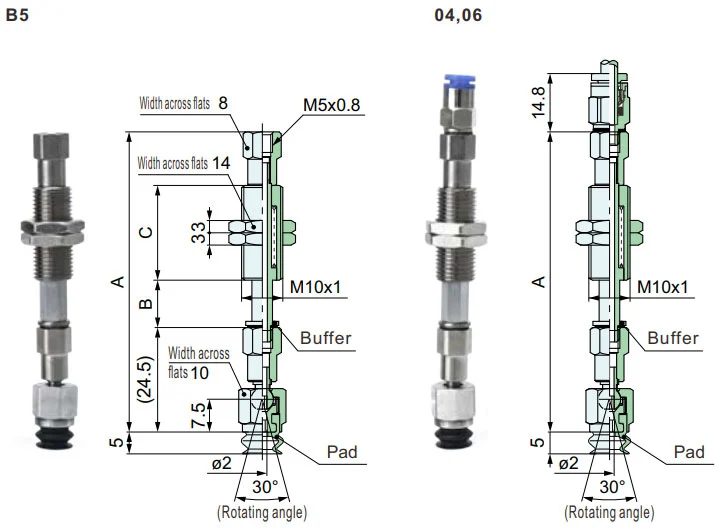

ZP2-TF
Verticaal
MU
| Model | A | B | C | Buffer | ||||||||||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model voor verwijzing: ZP2-TFB08MUSK10-B5-A10 Buffer voor verwijzing: ZP2-TF1-K10-B5-A10
ZP2-TF
Verticaal
MB
| Model | A | B | C | Buffer | ||||||||||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model voor verwijzing: ZP2-TFB08MBSK10-B5-A10 Buffer voor verwijzing: ZP2-TF1-K10-B5-A10

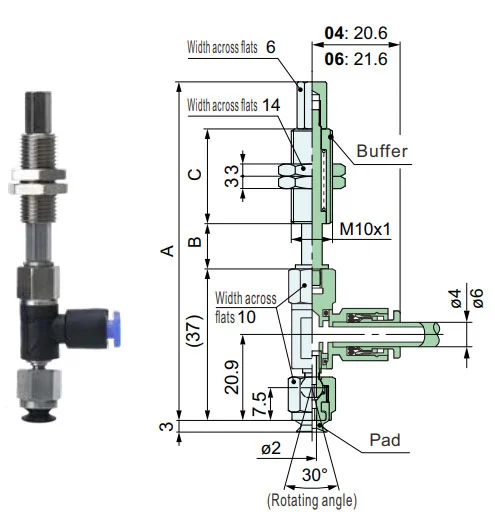

ZP2-RF
Lateraal
MU
| Model | A | B | C | Buffer | ||||||||||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model voor verwijzing: ZP2-RFB08MUSK10-06-A10 Buffer voor verwijzing: ZP2-RF1-K10-06-A10

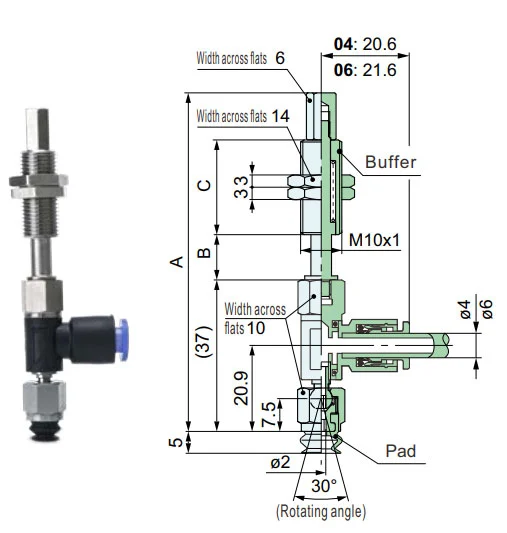

ZP2-RF
Lateraal
MB
| Model | A | B | C | Buffer | ||||||||||||
|
① Vacuüm inlaatrichting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑦ Vacuüm inlaat |
⑧ Verbinding draad |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model voor verwijzing: ZP2-RFB08MBSK10-06-A10 Buffer voor verwijzing: ZP2-RF1-K10-06-A10
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
Installatiehandleiding
PDF-download
Waarschuwing + Let op (Lees dit vóór gebruik)
PDF-download

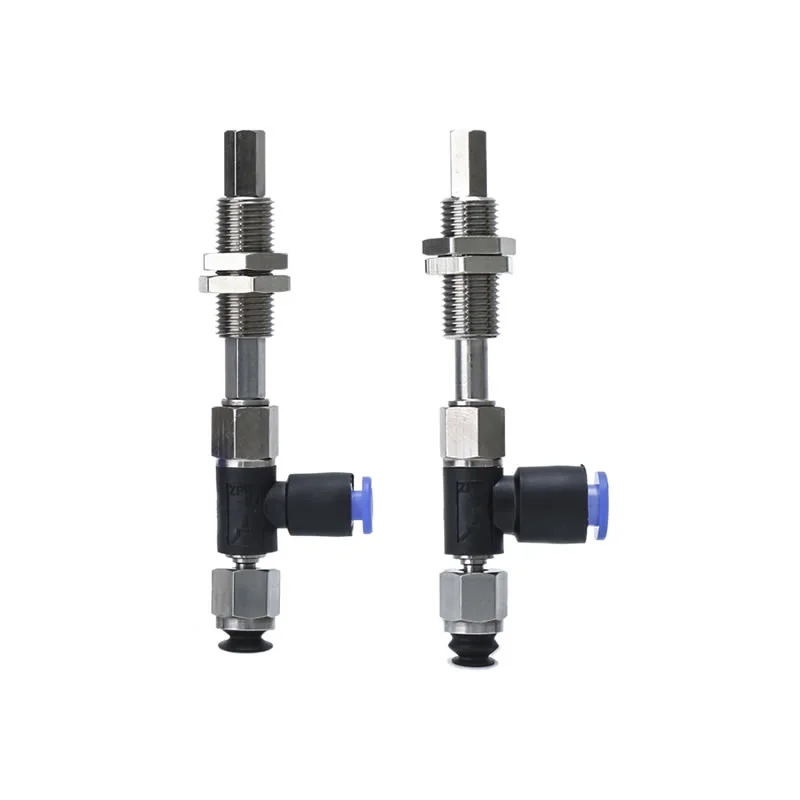

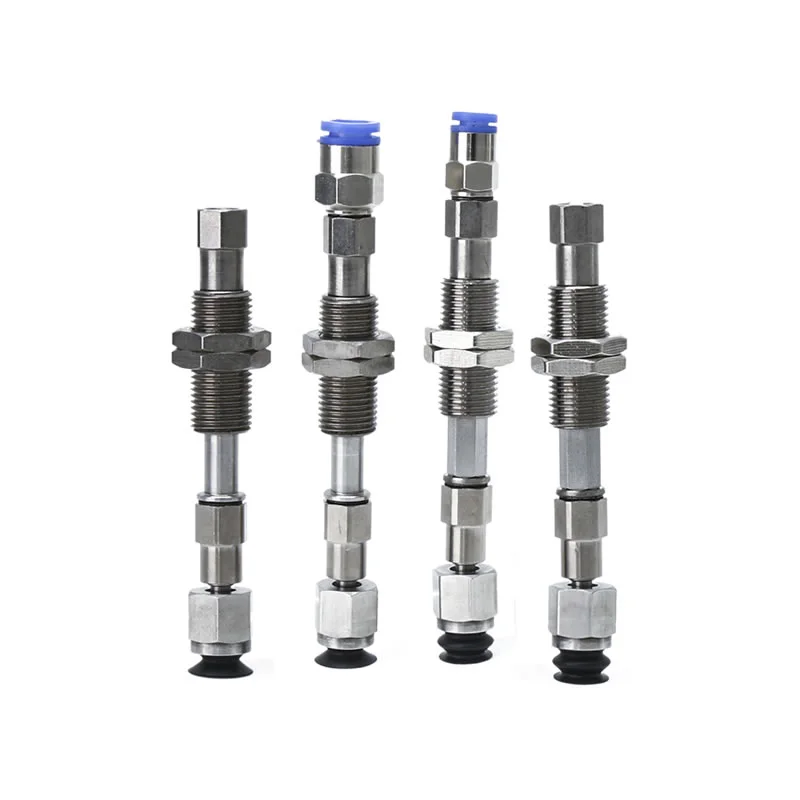

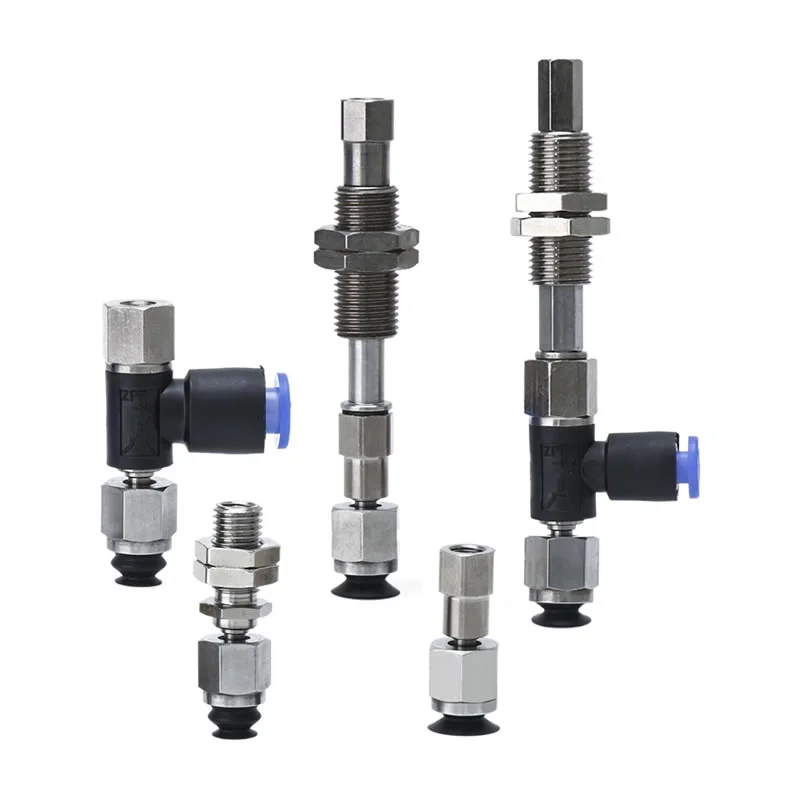

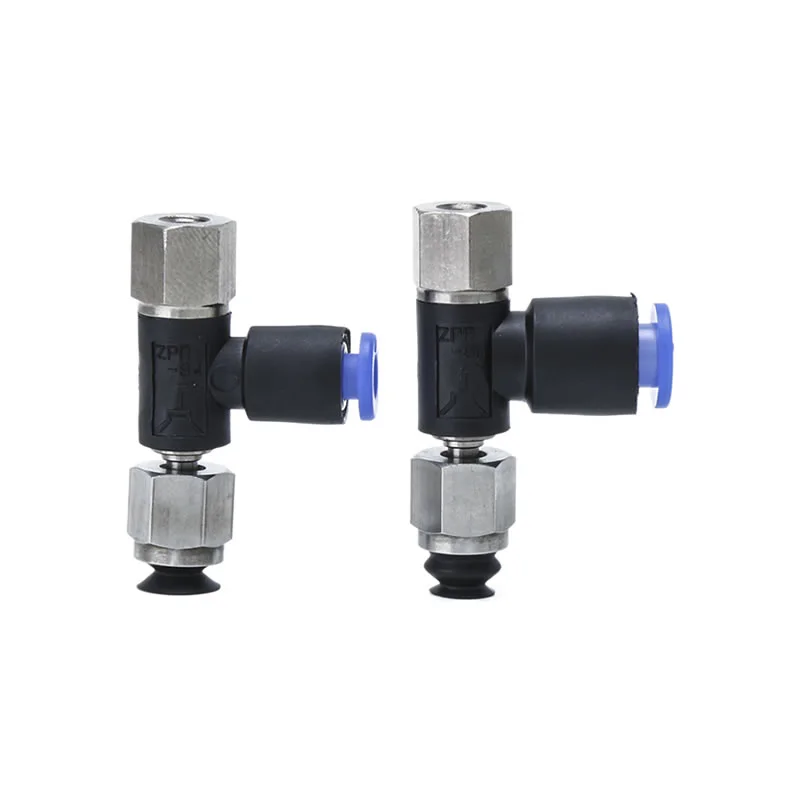

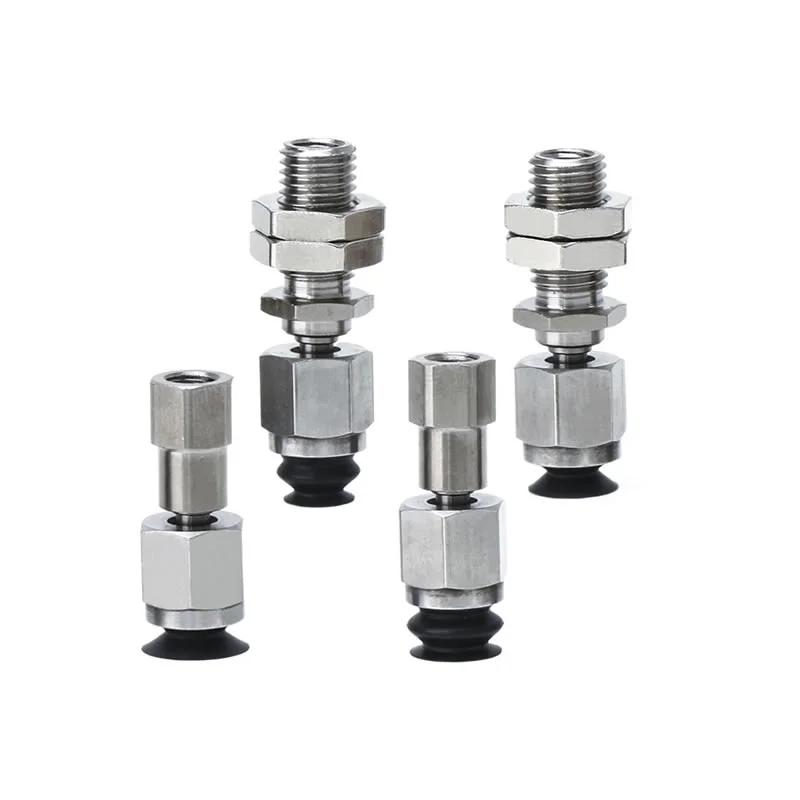

Hottags: Kogelgewricht vacuümzuignappen ZP2-J, China, fabrikant, leverancier, fabriek
