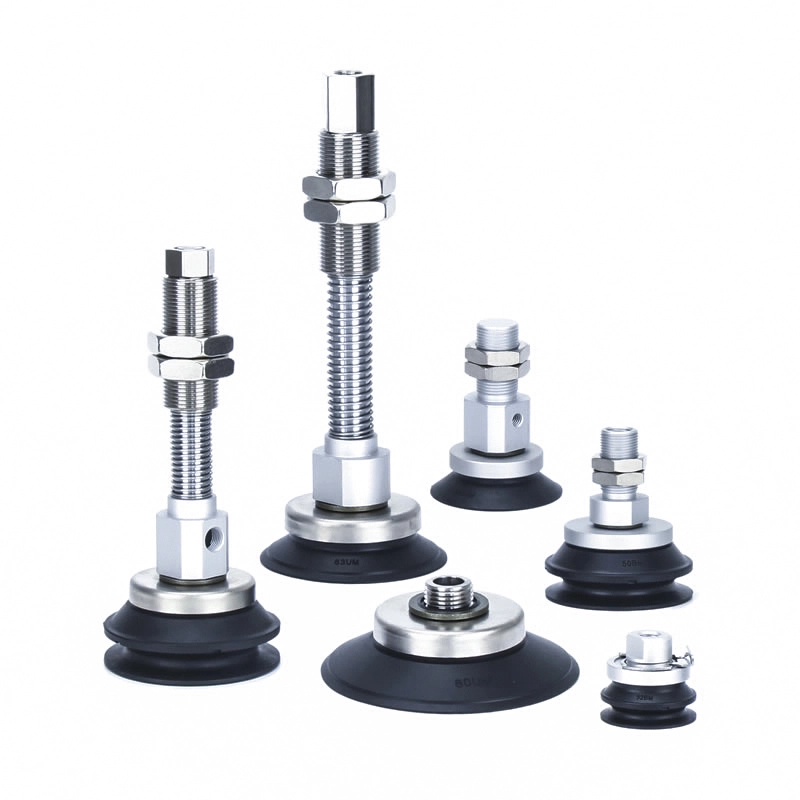

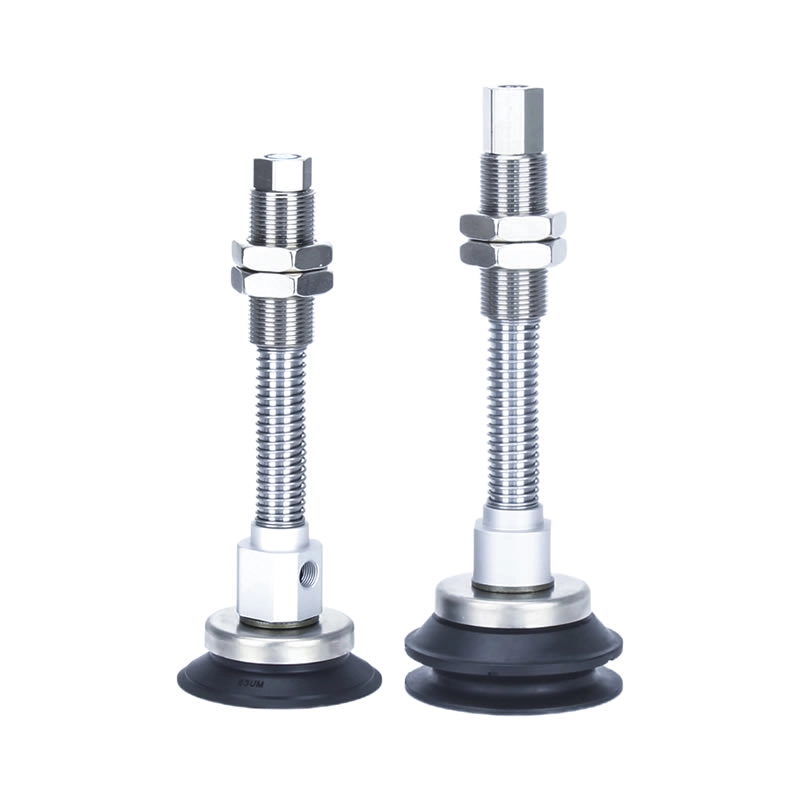

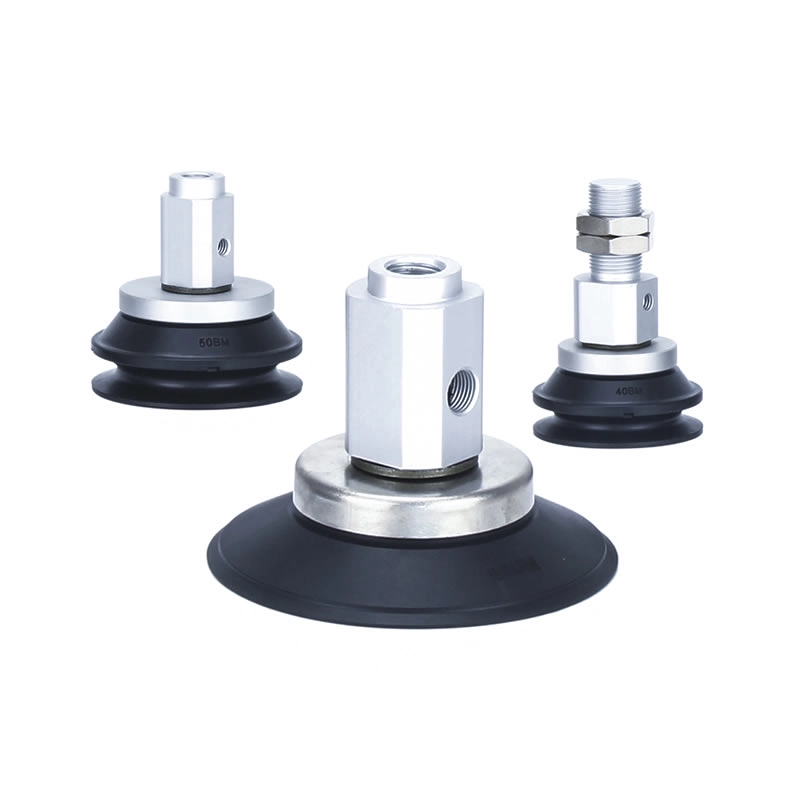

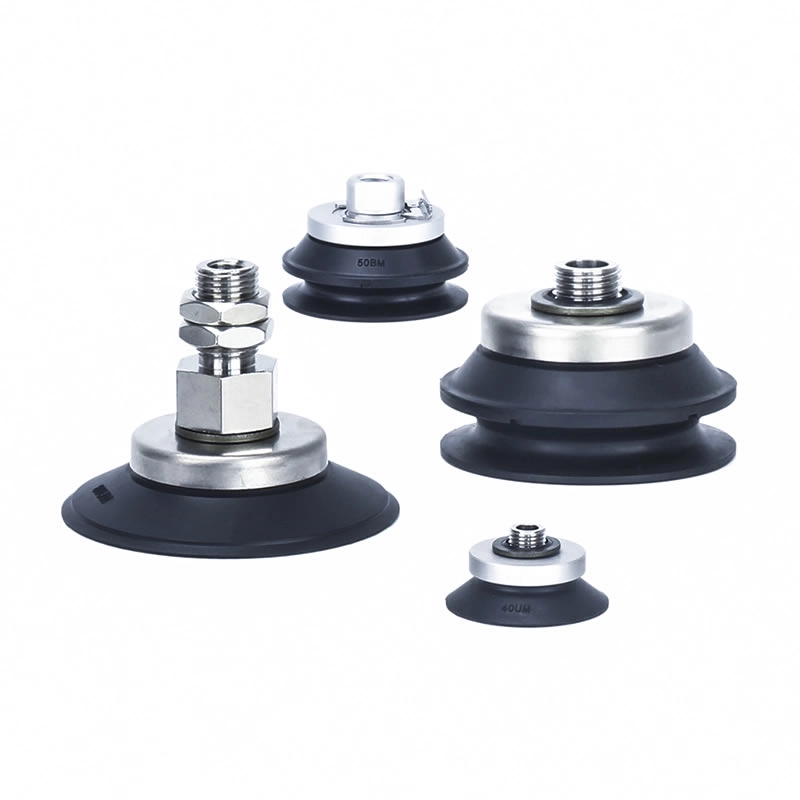

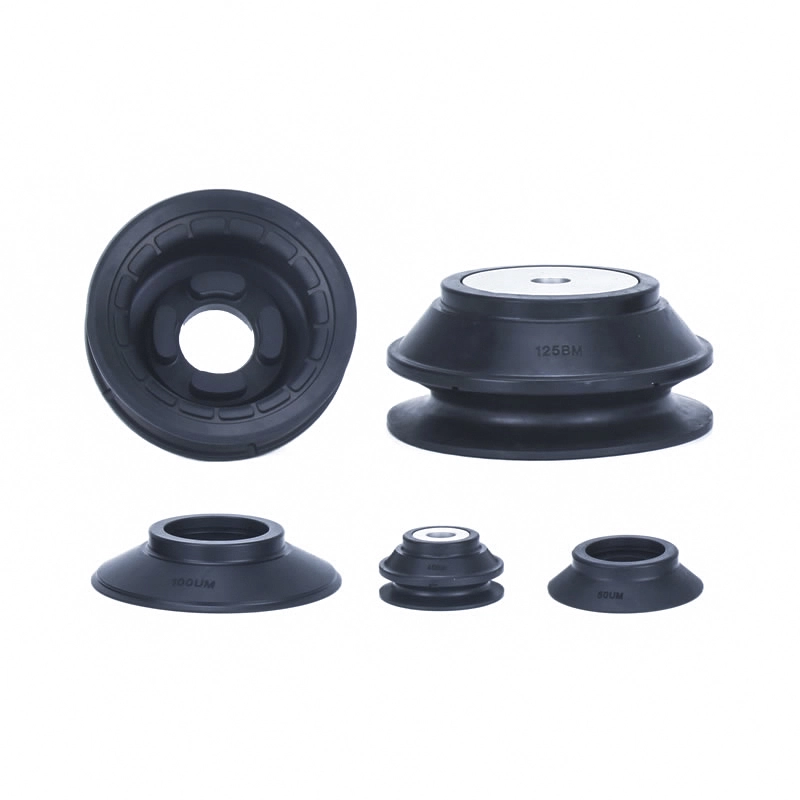

Vacuümzuignappen met hoge stijfheid ZP3E
De vacuümzuignappen ZP3E met hoge stijfheid zijn ontworpen voor het hanteren van zware lasten van grote of poreuze werkstukken. Met een gegroefd afdichtingsoppervlak en accordeonstructuur zorgen ze voor een sterke hechting op oneffen oppervlakken. Ze zijn ideaal voor glas, metalen platen en verpakkingen en bieden stabiele grip, niet-markerende hantering en betrouwbare prestaties in automatiseringssystemen met hoge doorstroming. Het wordt ook veel gebruikt in productielijnen in verschillende sectoren, waaronder de productie van elektronica, de assemblage van auto's en de logistieke sortering.
Klik en start de selectie
》Terug naar productinformatie
Vacuümzuignappen met hoge stijfheid ZP3E
ZP3E-serie vacuümpadeenheid met hoge stijfheid
ZP3E-T-serie met adapter Vacuümpads met hoge stijfheid
ZP3E-T-serie met buffervacuümpads met hoge stijfheid
ZP3E-Y-serie met adapter Vacuümpads met hoge stijfheid
ZP3E-Y-serie met buffervacuümpads met hoge stijfheid
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
De vacuümzuignappen met hoge stijfheid ZP3E zijn vacuümzuignappen van industriële kwaliteit, ontworpen voor het hanteren van zware lasten en grote werkstukken. Ze zijn ideaal voor toepassingen die een sterke hechting, hoge luchtdichtheid en stabiele grip vereisen, zelfs op oneffen of licht doorlatende oppervlakken.
Belangrijkste kenmerken
Zware handlingcapaciteit
De vacuümzuignappen met hoge stijfheid ZP3E zijn speciaal ontworpen voor grote en zware werkstukken, zoals karton, glaspanelen en metalen platen
Diameterbereik:32 mm tot 125 mm
Verkrijgbaar in enkellaagse en dubbellaagse configuraties
Verbeterde afdichtingsprestaties
Het gegroefde zuigoppervlak verbetert de gripstabiliteit en handhaaft het vacuüm
Accordeonvormige afdichtingsstructuur past zich aan hellende of oneffen oppervlakken aan
Zorgt voor een betrouwbare hechting, zelfs bij gebogen of onregelmatige werkstukken
Geoptimaliseerd voor poreuze materialen
Geschikt voor karton, karton en andere doorlatende materialen
Werkt effectief met vacuümsystemen met een hoog debiet
Behoudt een consistente zuigkracht ondanks lichte luchtlekkage
Flexibele installatie
Meerdere montagemogelijkheden voor verschillende automatiseringsopstellingen
Compatibel met robotarmen en geautomatiseerde productielijnen
Toepassingen
Industriële automatiseringsapparatuur
Machines voor het vormen van kartonnen dozen:Kartonnen platen transporteren en positioneren
Verpakkingssystemen:Stapel en verplaats zware dozen en materialen
Robotautomatisering:Stabiel grijpen en snelle ontgrendeling in assemblagelijnen
Behandeling van werkstukken
Glasverwerking:Non-marking handling van gladde, zware glaspanelen
Metaal- en kunststofplaten:Stalen platen, aluminium platen en dikke plastic platen
Logistiek & opslag:Geautomatiseerd stapelen van zware producten
Prestatievoordelen
De zeer stijve structuur zorgt voor stabiliteit tijdens het hanteren van zware lasten.
Het niet-markerende ontwerp beschermt gevoelige oppervlakken, zoals glas, tegen beschadiging.
Het robuuste vacuümbehoudvermogen zorgt voor een betrouwbare werking in veeleisende omgevingen.
De vacuümzuignappen met hoge stijfheid ZP3E zijn geschikt voor gebruik in de elektronica-, automobiel-, logistieke en productie-industrie.
Waarom kiezen voor in China gemaakte ZP3E-vacuümbekers
Kosteneffectieve productie met betrouwbare prestaties
Volwassen technologie met gebruik van hoogwaardige siliconen en geavanceerde vacuümafdichting
Breed productassortiment om aan verschillende industriële behoeften te voldoen
Stabiele supply chain die een snelle en consistente levering garandeert

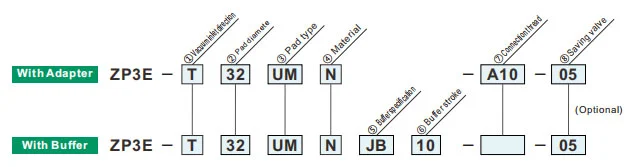

Hoe te bestellen
| ②Pad-diameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Padtype | |
| UM | Platte uitvoering met groef |
| BM | Balgtype met ribben en groef |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑧Plaat | |
| Nihil | Zonder plaat |
| P | Met bord |
|
Model
②Pad-diameter (mm)
|
Platte uitvoering met groef (UM) | Balgtype met ribben en groef (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| Y | Lateraal |
| ②Pad-diameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Padtype | |
| UM | Platte uitvoering met groef |
| BM | Balgtype met ribben en groef |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑦Vacuüminlaat | ZP3E-T /Verticaal | ZP3E-Y /Lateraal | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Mannelijke draad | A10 | M10x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16x1,5 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1,5 | — | ● | — | ● | |
| Vrouwelijke draad | B8 | M8x1,25 | ● | — | ● | — |
| B10 | M10x1,5 | ● | — | — | — | |
| B12 | M12x1,75 | — | ● | — | ● | |
| B18 | M18x1,5 | — | ● | — | — | |
| ⑤Bufferspecificatie | |
| JB | Roterend (messing, met bus) |
| JF | Roterend (staal, met bus) |
| KB | Niet-roterend (messing, met bus) |
| ⑦Vacuüminlaat | A14 | Nihil | A18 | Nihil | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Bufferslag | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Besparing van de vaste opening van de klep | |||
| maat (mm) |
Paddiameter | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Referentie SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Reactiekracht van de veer
| Verbindingsdraad | Aanhaalmoment±5% [N·m] | Bufferslag (mm) | Reactieve kracht van de veer [N] | ||
| Messing, met bus (JB/KB) | Staal, met bus (JF) | Bij 0 slag | Op volle kracht | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
