Lage wrijving Directe montage vacuümzuignappen ZP3

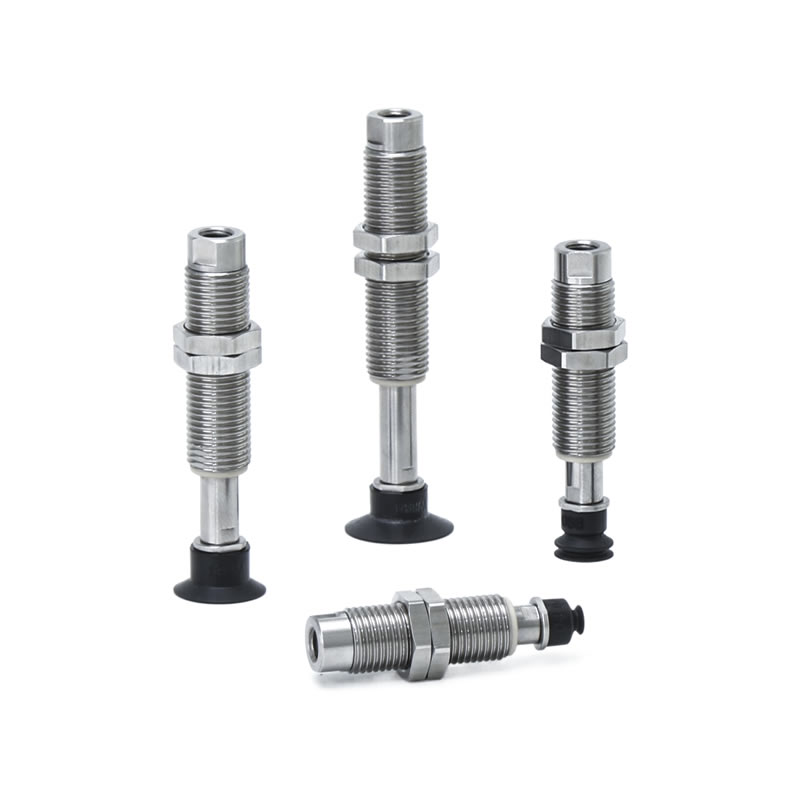

ZP3-T-serie met buffer met lage wrijving, compacte vacuümpad
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
De direct gemonteerde vacuümzuignappen ZP3 met lage wrijving zijn compacte, nauwkeurig ontworpen zuignappen ontworpen voor de elektronica-, medische en farmaceutische industrie. Met diameters variërend van 4 mm tot 16 mm zijn deze vacuümcups voorzien van een ingebouwde telescopische bufferstang die de stofontwikkeling minimaliseert, waardoor een veilige en schone behandeling van delicate componenten wordt gegarandeerd.
Wat is een directe montage van vacuümzuignappen ZP3 met lage wrijving?
Een gespecialiseerde vacuümpad met directe montagemogelijkheid voor geautomatiseerde systemen.
Bevat een telescopische buffer met lage wrijving, waardoor slijtage en vervuiling tijdens repetitieve cycli worden verminderd.
Compatibel met verticale en laterale vacuüminlaatrichtingen, waardoor flexibele installatie in krappe productielijnen mogelijk is.
Verkrijgbaar in hoogwaardig rubber, siliconen en antistatische materialen, met optionele adapters en volledig roestvrijstalen accessoires voor toepassingen met lithiumbatterijen.
Toepassingen
Precisie-elektronicabehandeling, zoals printplaten en microchips.
Medische en farmaceutische assemblage, waar reinheid en lage besmetting van cruciaal belang zijn.
Integratie in robotachtige pick-and-place-systemen en geautomatiseerde assemblagelijnen.
Hanteren van kleine hardware en lithiumbatterijcomponenten waarbij minimale stofontwikkeling vereist is.
Voordelen
Compact ontwerp met lage wrijving minimaliseert slijtage, stof en onderhoud.
Hoog aanpassingsvermogen, ondersteunt meerdere vacuüminlaatoriëntaties en bufferconfiguraties.
De direct gemonteerde vacuümzuignappen ZP3 met lage wrijving zijn gemaakt van duurzame materialen, zoals siliconen en rubber, om een stabiele en langdurige zuigkracht te garanderen, waardoor een langere levensduur wordt geboden.
Flexibele opties met adapters, bufferbeugels en roestvrijstalen accessoires voor gespecialiseerde industriële behoeften.
Kosteneffectieve, in China gemaakte productie met volwassen technologie en een stabiele supply chain zorgen voor tijdige levering en hoogwaardige prestaties.
Waarom kiezen voor Commaelec?
Betrouwbare fabrikant en leverancier met eigen productie en ruime voorraad.
Divers productportfolio inclusief meerdere specificaties, vormen en materiaalopties.
Volwassen technologie die een sterke hechting, stabiliteit en veilige materiaalhantering garandeert.
Klantgerichte service met snelle reactie, maatwerk en technische ondersteuning voor naadloze integratie.
Hoe te bestellen
- Minder deeltjes onder 1/10 (vergeleken met eerdere producten).
- Koperlegering ongebruikt.
- Met lage wrijving, laag geluidsniveau! Geluidsniveau 45dB.
- Soepel omhoog en omlaag bewegend volgens een anti-excentrische structuur.
- Probleem met vastzittende as volgens buisspanning was opgelost!
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ②Pad-diameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Padtype | |
| UM | Plat met groef |
| B | Balg |
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen.
| ⑤Bufferspecificatie | |
| D | Roterend (lage wrijving) |
| ⑥Bufferslag (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vacuüminlaat | |
| B5 | M5 x 0,8 |
Afmetingen (mm)
Groen symbool is op maat gemaakte modellen.

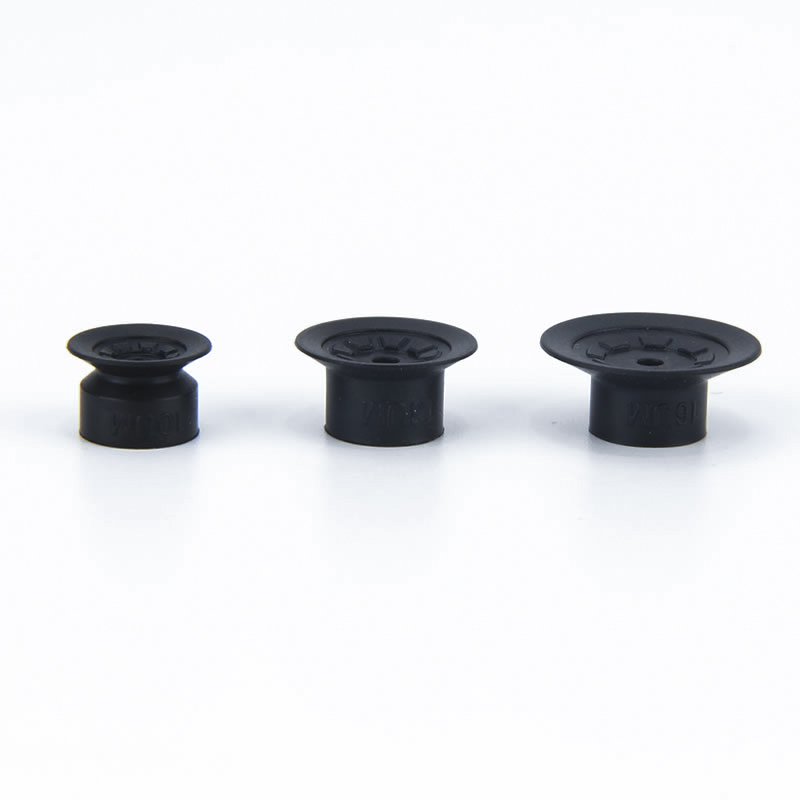

UM
Plat met groef
| Model | A | B | C | D | Buffer | |||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑧ Vacuüm inlaat |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model voor verwijzing: ZP3-T16UMND15-B5
B
Balg
| Model | A | B | C | D | Buffer | |||||||
|
① Vacuüm inlaat richting |
② Pad diam. |
③ Pad type |
④ Pad Materiaal |
⑤ Buffer spec. |
⑥ Buffer hartinfarct |
⑧ Vacuüm inlaat |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model voor verwijzing: ZP3-T08BND6-B5
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
| Padtype | Stootkussendiameter (mm) | Sollicitatie | Typische werkstukoppervlakken en vormen | |||||||
| Vlak | Zwaaide | Schuin | Verschillende hoogtes | Convex | Vettig | |||||
|
|
|
|
|
|
|||||
| Compacte P-advertentie | Plat (U) |
|
ø1,5~ø3,5 | Voor adsorptie van werkstukken met een vlak en niet vervormd oppervlak | ⚪ | X | X | X | X | X |
| Plat met groef (UM) |
|
ø4~ø16 | Voor een werkstuk dat waarschijnlijk zal vervormen | ⚪ | X | X | X | X | △ | |
| Balg(B) |
|
ø4~ø16 | Voor adsorptie van werkstukken met schuin oppervlak | ⚪ | △ | ⚪ | X | △ | X | |
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
