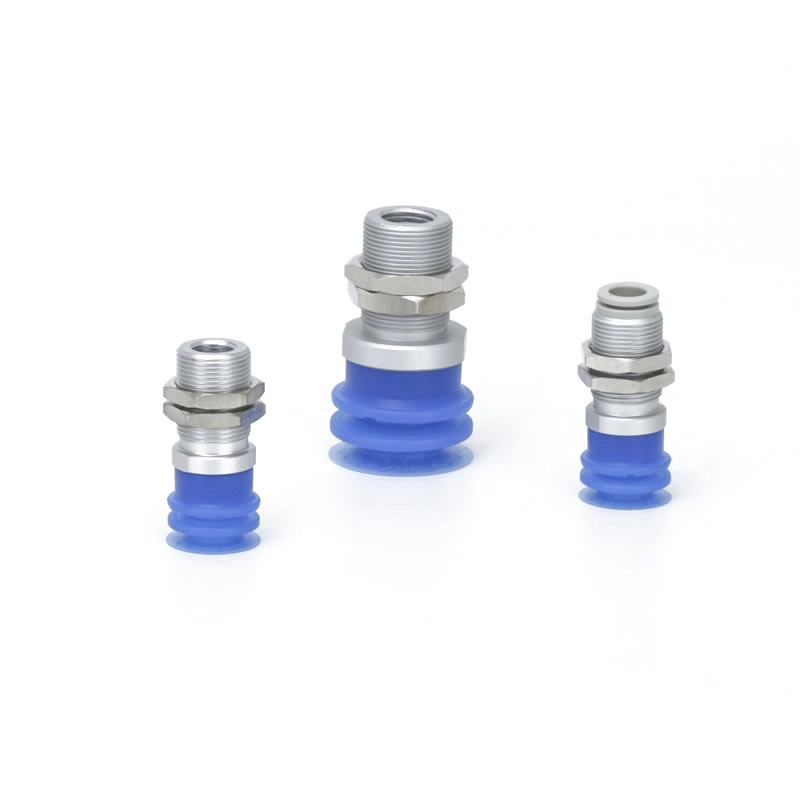

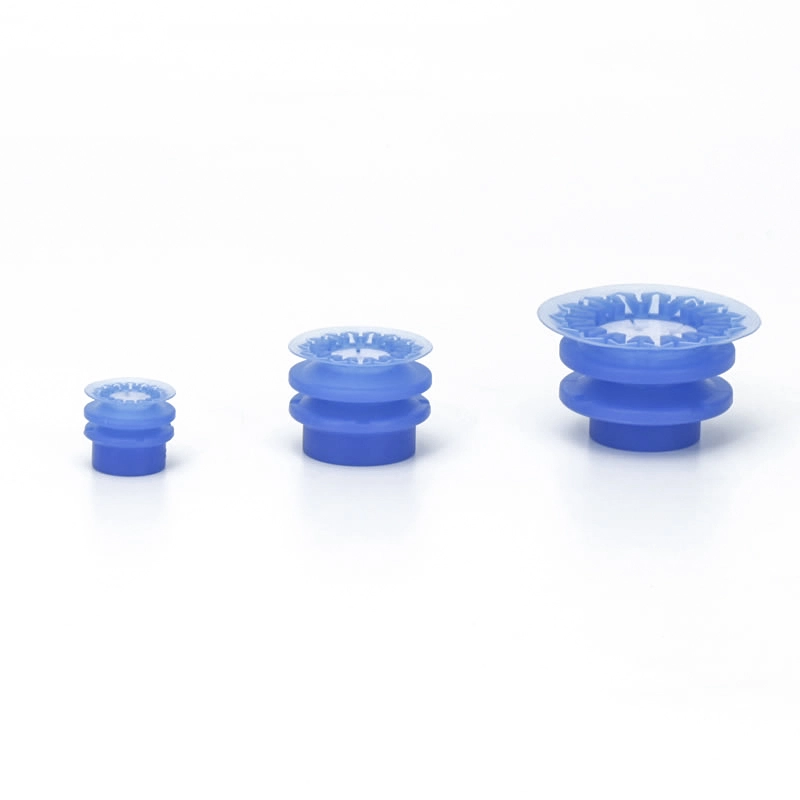

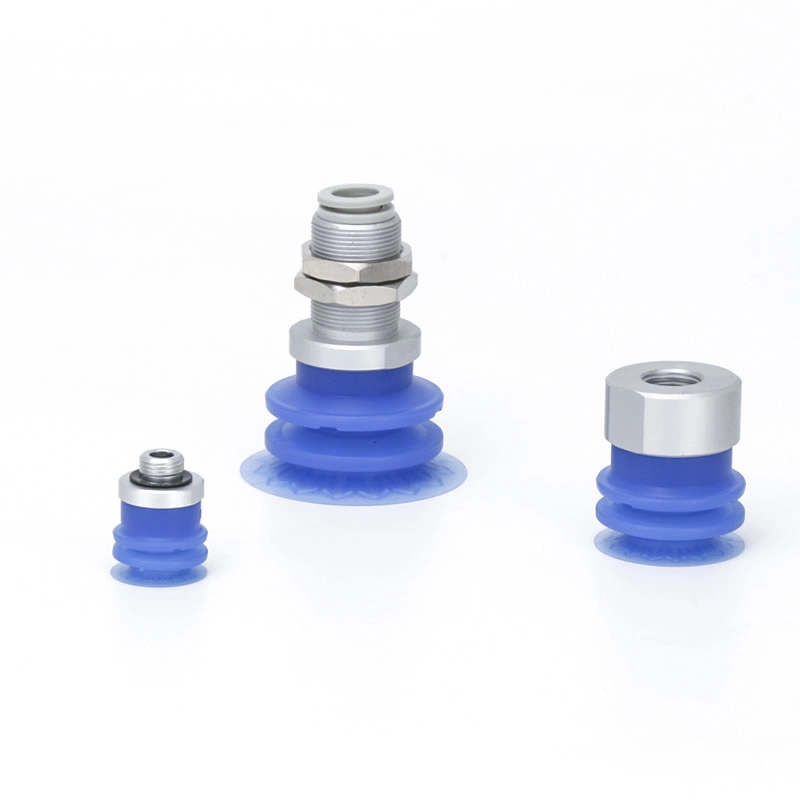

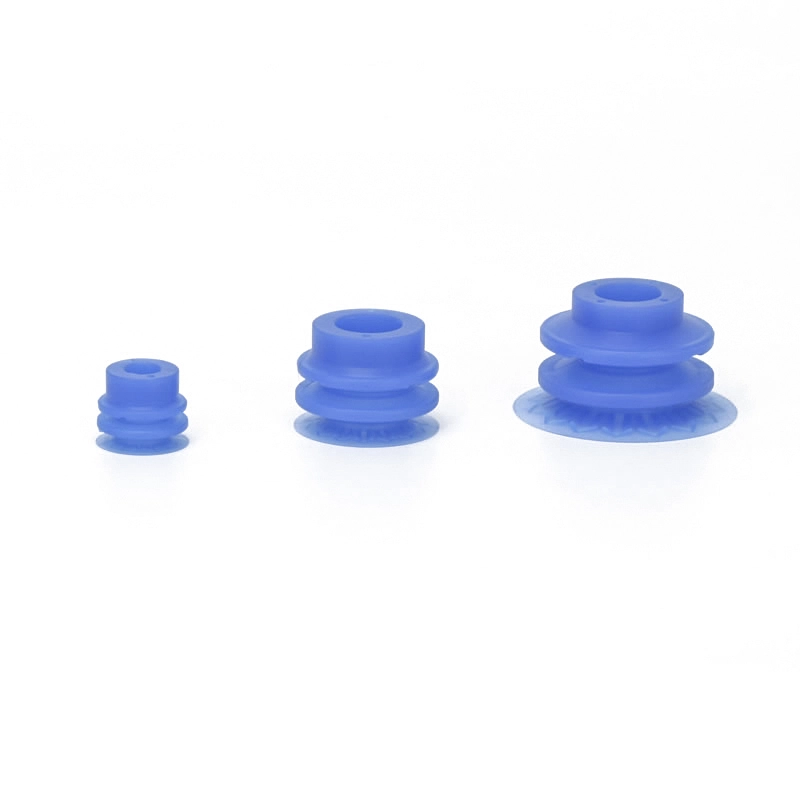

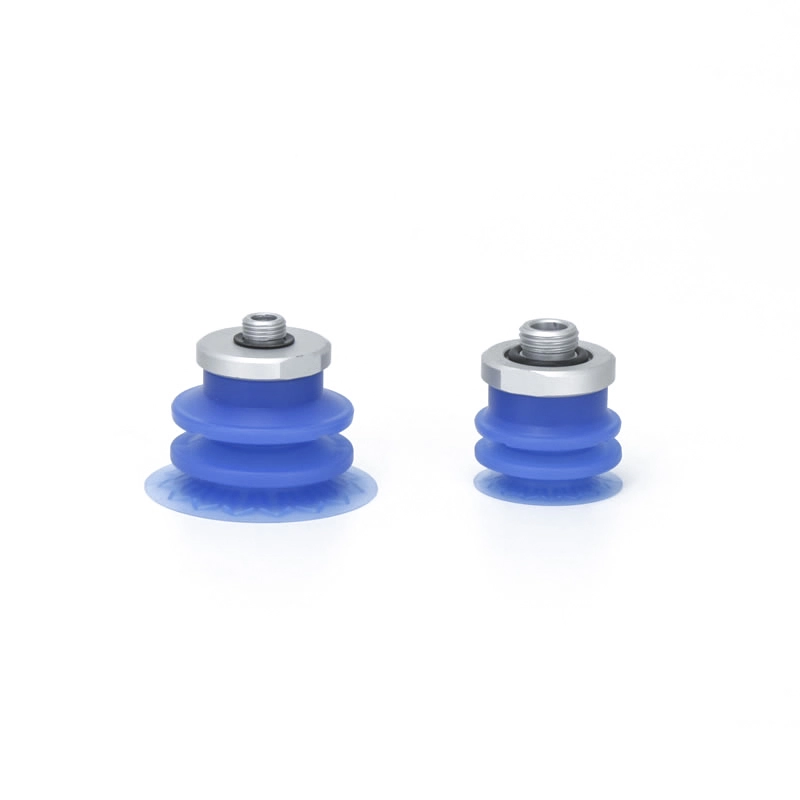

Balg 2,5-traps vacuümzuignappen ZP3P-JT
Voor balg 2,5-traps vacuümzuignappen ZP3P-JT zijn gespecialiseerd voor het uiterst nauwkeurig hanteren van dunne, flexibele en gemakkelijk vervormbare materialen. Ze worden op grote schaal toegepast in geautomatiseerde verpakkingslijnen voor voedingsmiddelen, medische producten en consumentenproducten, waardoor een stabiele grip van foliezakken, plastic vellen en zachte verpakkingen mogelijk is. Met een flexibele afdichtingslip en hygiënische siliconenmaterialen zorgen ze voor een consistente hechting, verminderen ze vervorming en ondersteunen ze een schone, efficiënte werking in snelle automatiseringsomgevingen.
Klik en start de selectie
》Terug naar productinformatie
Balg 2,5-traps vacuümzuignappen ZP3P-JT
ZP3P-serie balg 2,5-traps vacuümpadeenheid
ZP3P-T-serie met adapterbalg, 2,5-traps vacuümpads
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Belangrijkste voordelen van balg 2,5-traps vacuümzuignappen ZP3P-JT
Optimale aanpassing en flexibiliteit:De balgvormige structuur en de flexibele rand passen zich aan oneffen of gebogen filmoppervlakken aan, waardoor een veilige grip wordt gegarandeerd.
Uitstekend dempingseffect:Het accordeonontwerp absorbeert trillingen tijdens snelle bewerkingen, waardoor filmvervorming wordt verminderd.
Hoogtecompensatie:Meertrapslagen maken het mogelijk om films van verschillende diktes te hanteren zonder verlies van zuigkracht.
Verminderde schade/markering:Zachte siliconen en speciale rokken beschermen kwetsbare verpakkingen en voorkomen rimpels, scheuren of vlekken.
Veelzijdige materiaalverwerking:Geschikt voor voedsel-, medische en cosmetische verpakkingsfolies, maar ook voor dunne kunststoffen en ethyleenplaten.
Vereenvoudigd ontwerp:Configuraties met één of meerdere lagen ondersteunen eenvoudige installatie en integratie in geautomatiseerde pick-and-place-systemen.
Veelgestelde vragen
Waar wordt de ZP3P-JT-serie voor gebruikt?
De Bellows 2,5-traps vacuümzuignappen ZP3P-JT worden gebruikt voor het hanteren van flexibele films en dunne, vervormbare materialen. Ze worden veel toegepast in voedsel- en medische verpakkingen, waaronder drankzakken, poederzakken en farmaceutische verpakkingen, maar ook in logistieke sortering en geautomatiseerde filmverwerking.
Is er een optie om de vervorming van de zak te verminderen?
Ja, de flexibele afdichtingsrand en de geoptimaliseerde ribbenstructuur helpen de druk gelijkmatig te verdelen
Minimaliseert kreuken, lekkage en vervorming tijdens het hanteren
Wat zijn de belangrijkste kenmerken van de ZP3P-JT zuignap?
De Bellows 2,5-traps vacuümzuignappen ZP3P-JT zijn voorzien van een 2,5-traps balgstructuur, die een combinatie van flexibiliteit en schokabsorberende eigenschappen biedt. De rok heeft een versterkt ribontwerp, waardoor zowel de afdichtingsprestaties als de stabiliteit effectief worden verbeterd. Het vlakke zuigoppervlak zorgt voor een veilige grip op dunne filmmaterialen, terwijl de unit versnellingen tot 4G ondersteunt, waardoor trillingen en vervorming effectief worden onderdrukt.
Zijn ze geschikt voor hogesnelheidstoepassingen?
Ja, ontworpen voor geautomatiseerde productielijnen met hoge snelheid
Stabiele prestaties bij snelle acceleratie/deceleratie (tot 4G)
Ideaal voor snelle pick-and-place- en verpakkingsactiviteiten

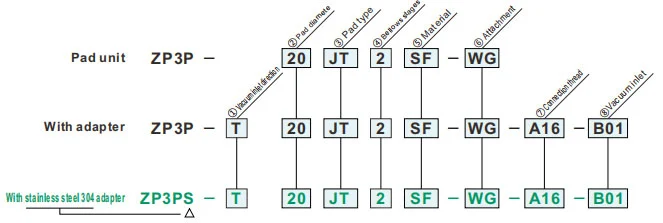

Hoe te bestellen
- Voor de adsorptieoverdracht van werkstukken met flexibele zachte folieverpakking
- Dunne filmrok en speciaal gevormde ribben
- Plat opzetstuk voor het verminderen van rimpels
- Blauwgekleurde pad, gemakkelijk om de vacuümpad op kleur te onderscheiden tijdens inspectie van verontreiniging
Specificaties
| Bedrijfstemperatuurbereik | - 30~90℃ | |
| Pad | Materiaal | Siliconenrubber |
| Kleur | Blauw | |
| Hardheid (kust A: ± 5°) | A40/S | |
| Bijlage | Materiaal | Kunsthars / roestvrij staal |
| Kleur | Wit | |
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ②Pad-diameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Padtype | |
| JT | Balgtype |
| ④Balgstadia | |
| 2 | 2,5-fase |
| ⑤Materiaal | |
| SF | Siliconenrubber |
| ⑥Bijlage | |
| Nihil | Zonder bijlage |
| W | Bevestiging met groot gat |
| WF | Platte bevestiging |
| W.M | Mesh-bevestiging |
| WG | Poreuze hechting |
| ⑦Aansluitdraad | ⑧Vacuüminlaat | Paddiameter | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nihil | - | Mannelijk draad |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Vrouwelijk draad |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mannelijk draad |
A16 | M16x1,0 | Vrouwelijk draad |
B01 | Rc1/8 | ● | - |
| Eén aanraking passend |
08 | Rc1/4 | ● | - | |||
| A20 | M20x1,0 | Vrouwelijk draad |
B02 | 8 mm | - | ● | |
| Eén aanraking passend |
10 | 10 mm | - | ● | |||
| Bijlage | W | WF | W.M | WG | |
| Gedeeltelijke afbeelding |
|
|
|
|
|
| Beschrijving | Uitgebreide gatgrootte om de zuigstroomsnelheid te garanderen Compatibel met vacuümpompen |
Voor het verminderen van rimpels Voor dunne werkstukken met weinig vervorming De aanzuigopening is afgedicht met een vlak oppervlak om de aanzuiging van het werkstuk te onderdrukken Beperkt de beweging van de rok en vermindert schade aan het werkstuk |
Voorkomt het binnendringen van vreemde stoffen in de leidingen Eenvoudig te controleren op verstoppingen en eenvoudig te reinigen Verminderde vervangingsfrequentie van het aanzuigfilterelement | - | |
| Artikelnummer | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
