Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

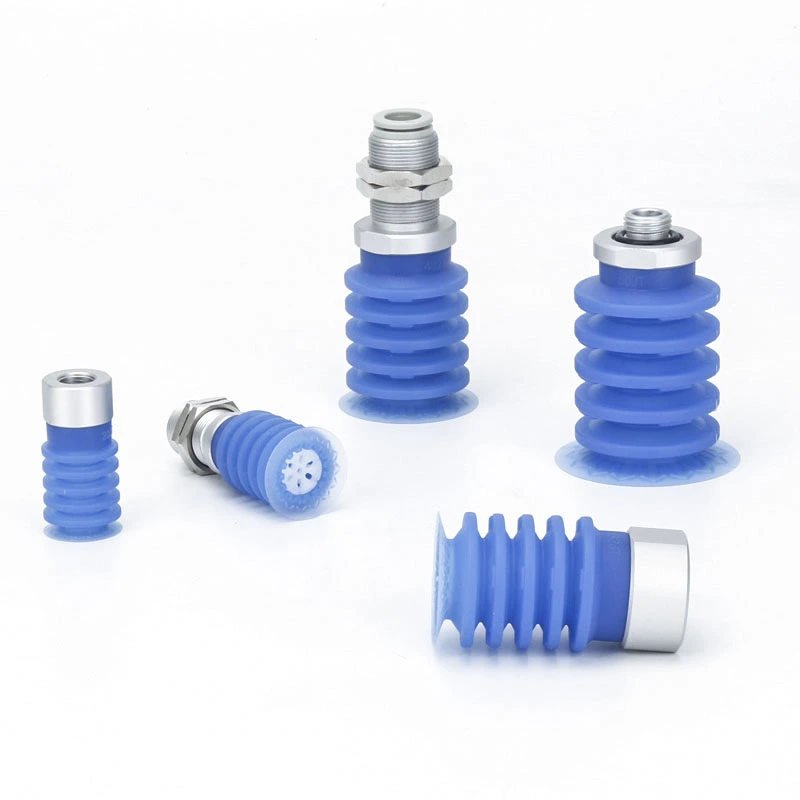

Balg 5,5-traps vacuümzuignappen ZP3P-JT

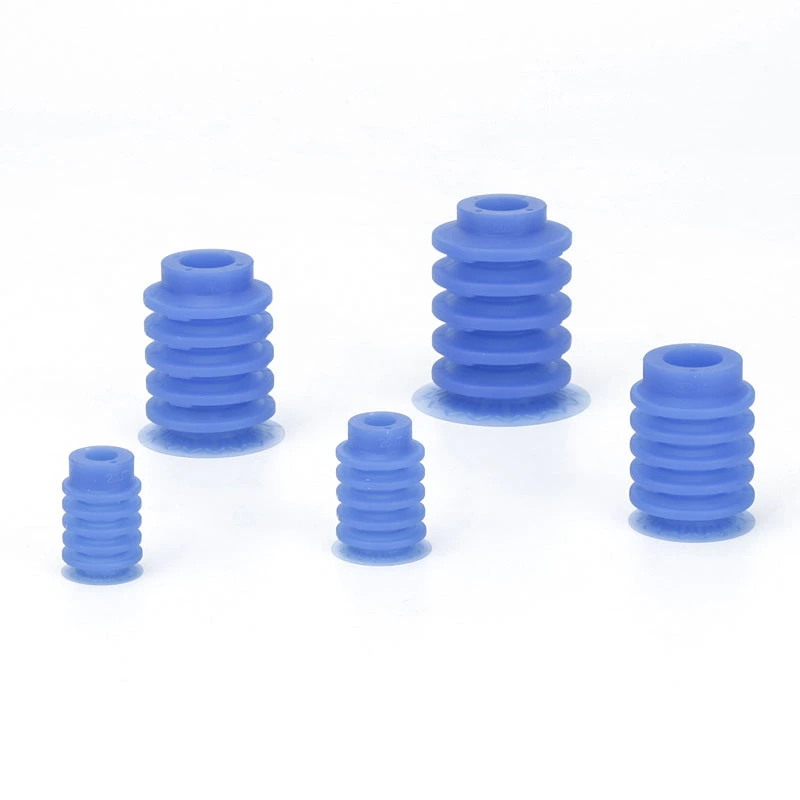

Wij nodigen u uit om te kiezen uit de 5,5-traps vacuümzuignappen ZP3P-JT met balg van onze fabriek, verkrijgbaar in verschillende diameters, waaronder 20 mm, 25 mm, 32 mm, 40 mm en 50 mm. Deze serie is specifiek ontworpen voor geautomatiseerde folieverpakkingstoepassingen binnen de voedings- en medische industrie, en is ook bij uitstek geschikt voor het hanteren van verschillende flexibele materialen die gevoelig zijn voor vervorming. De 5,5-balgstructuur (accordeon) is voorzien van ingebedde interne steunribben die effectief voorkomen dat de zuignapwanden aan elkaar blijven kleven; bovendien compenseert het inherente dempende slagvermogen van dit ontwerp automatisch de hoogteverschillen die optreden bij het vastgrijpen van materialen in zakken.
Klik en start de selectie
》Terug naar productinformatie
Balg 5,5-traps vacuümzuignappen ZP3P-JT
ZP3P-serie balg 5,5-traps vacuümkusseneenheid
ZP3P-T-serie met adapterbalg, 5,5-traps vacuümpads
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Waar worden de 5,5-traps vacuümzuignappen ZP3P-JT voor gebruikt?

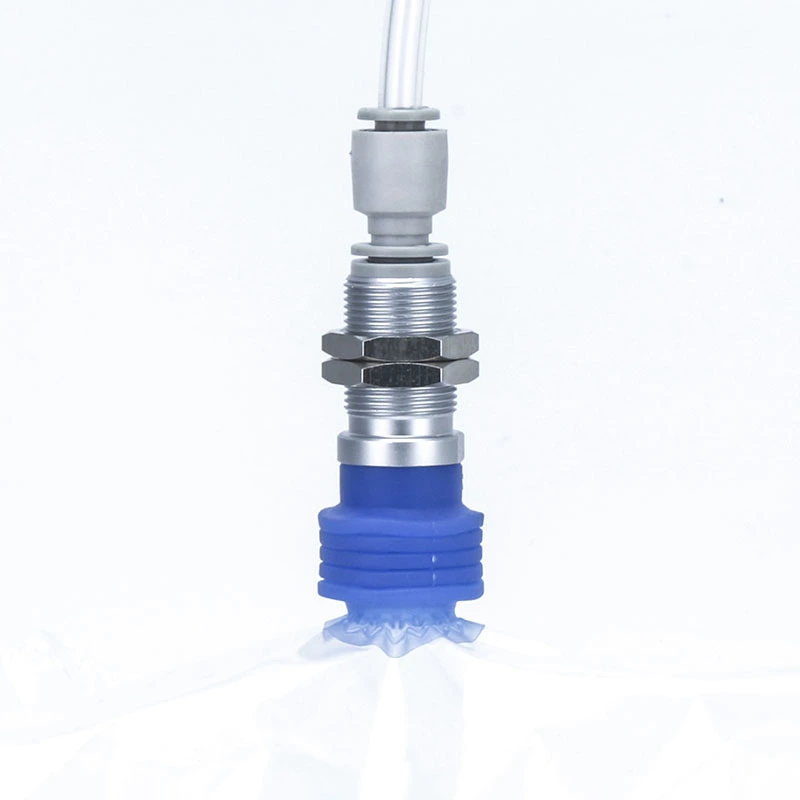

Ontworpen voor de geautomatiseerde verwerking van zeer vervormbare folieverpakkingen in de voedingsmiddelen- en medische industrie.
Verwerkt vloeistof-/poederverpakkingen, waaronder drankzakken, sauspakketten, melkpoederzakken en meelzakken.
Geschikt voor dunne films, ethyleenplaten, plastic platen en andere flexibele materialen in uiterst nauwkeurige geautomatiseerde pick-and-place-systemen.
Ondersteunt ook licht-industriële automatiseringsscenario's met strenge hygiëne-eisen.
Belangrijkste kenmerken van de 5,5-traps balg
Accordeon-type structuur:De 5,5-traps vacuümzuignappen ZP3P-JT van Bellows hebben een meerlaags balgontwerp versterkt met steunribben, waardoor adhesie effectief wordt voorkomen en een soepele werking wordt gegarandeerd.

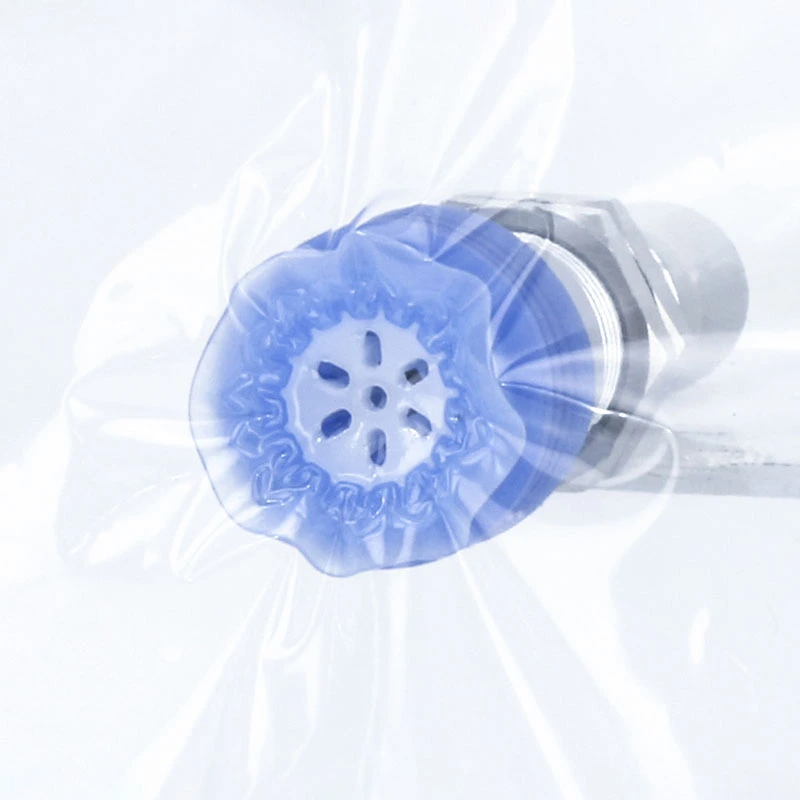

Flexibele filmrok:Zorgt voor een goede afdichting, vermindert lekken en voorkomt rimpels.
Labyrint-vacuümkanalen:Vergroot het zuiggebied en behoud de vacuümstroom voor betrouwbaar grijpen.
Gidsbijlage:Minimaliseert cupvervorming en componenttrillingen tijdens bedrijf.
Gedempte slag:Compenseert hoogtevariaties in verpakte componenten.
Roestvrijstalen filterscherm:Voorkomt het binnendringen van vreemde voorwerpen en maakt eenvoudige reiniging mogelijk.
Materiaal en constructie
Gemaakt van FDA-gecertificeerde siliconen voor films van medische kwaliteit.
Blauwe siliconenoptie geschikt voor voedselverwerkingslijnen en cosmetische verpakkingen, met detectiemogelijkheid voor contaminatie.
Beschikbare bijlagen
Geleidingsbevestigingen voor verbeterde stabiliteit.
Optionele buffers om vervorming te verminderen.
Enkel- of meerlaagse configuraties op basis van applicatiebehoeften.
Maten beschikbaar
Diameters:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Compatibel met geautomatiseerde systemen voor verschillende industriële scenario's en werkstukhanteringsscenario's.

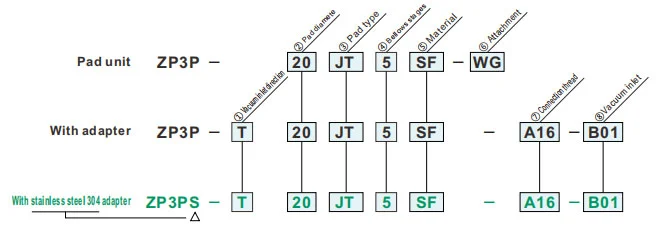

Hoe te bestellen
- Voor de adsorptieoverdracht van werkstukken met flexibele zachte folieverpakking
- Dunne filmrok en speciaal gevormde ribben
- Geleidingsbevestiging, Versnelling/vertraging: Adsorptieoverdracht mogelijk bij 4G
- Blauwgekleurde pad, gemakkelijk om de vacuümpad op kleur te onderscheiden tijdens inspectie van verontreiniging
| ①Vacuuminlaatrichting | |
| T | Verticaal |
| ②Pad-diameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Padtype | |
| JT | Balgtype |
| ④Balgstadia | |
| 5 | 5,5-fase |
| ⑤Materiaal | |
| SF | Siliconenrubber |
| ⑥Bijlage | |
| WG | Met bijlage |
| ⑦Aansluitdraad | ⑧Vacuüminlaat | Pad-diameter | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nihil | - | Mannelijk draad |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Vrouwelijk draad |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mannelijk draad |
A16 | M16x1,0 | Vrouwelijk draad |
B01 | Rc1/8 | ● | - |
| Eén aanraking passend |
08 | Rc1/4 | ● | - | |||
| A20 | M20x1,0 | Vrouwelijk draad |
B02 | 8 mm | - | ● | |
| Eén aanraking passend |
10 | 10 mm | - | ● | |||

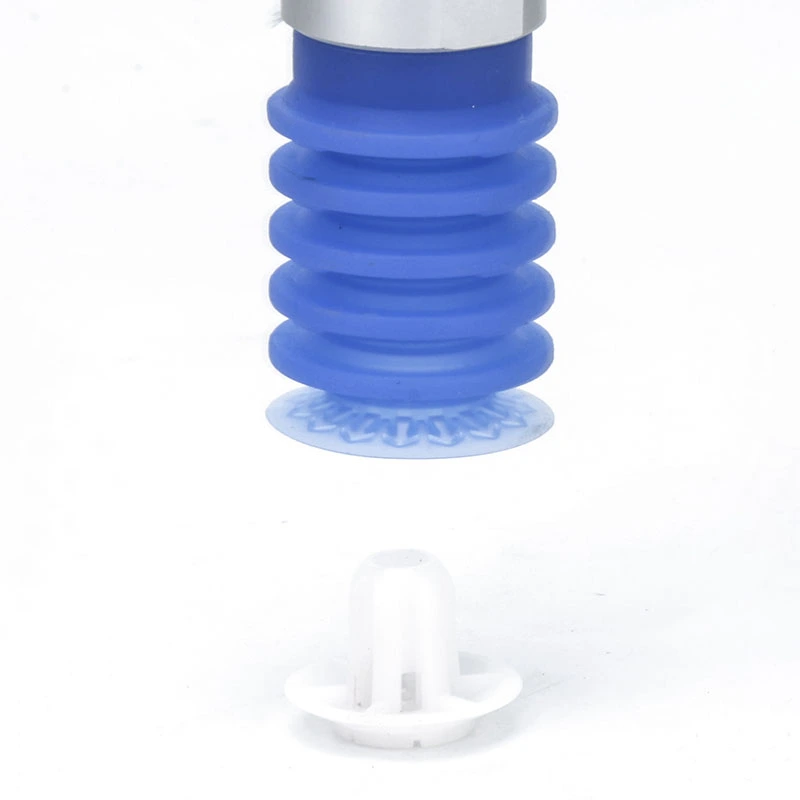

Vervang het opzetstuk
Specificaties
| Bedrijfstemperatuurbereik | - 30~90℃ | |
| Pad | Materiaal | Siliconenrubber |
| Kleur | Blauw | |
| Hardheid (kust A: ± 5°) | A40/S | |
| Bijlage | Materiaal | Synthetische hars |
| Kleur | Wit | |
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
