Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

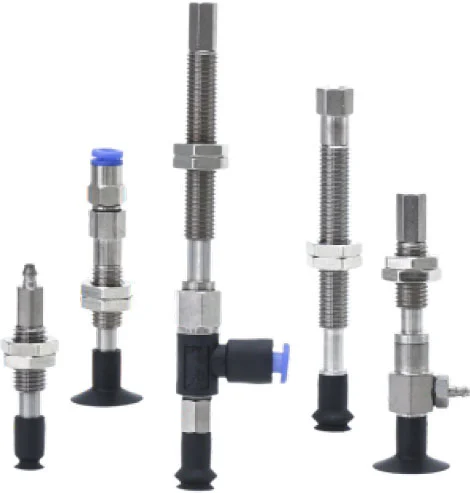

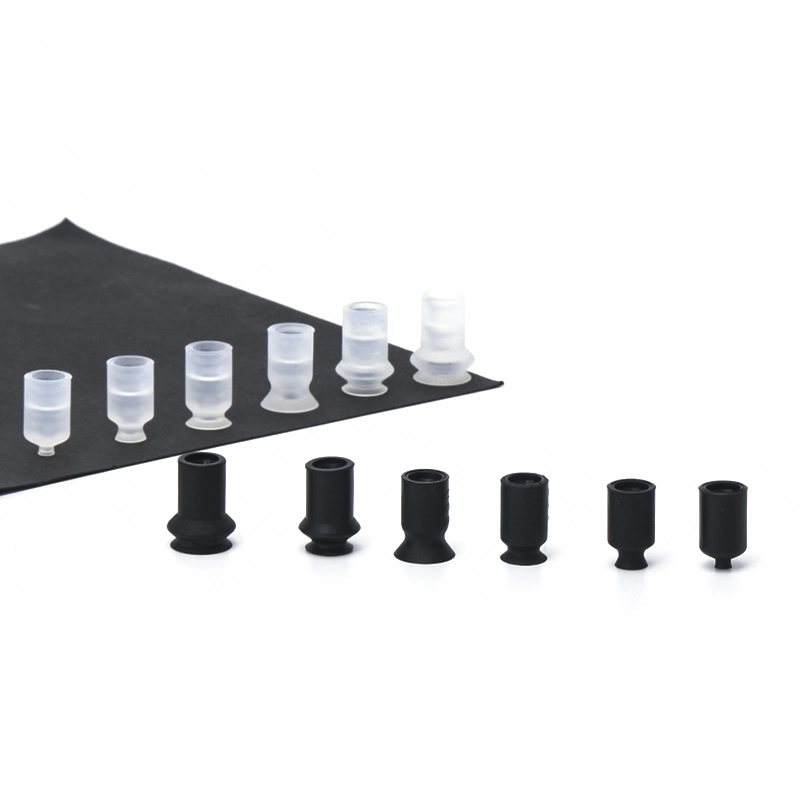

Basic Zonder Borgring Vacuümzuignappen ZP
De in China gemaakte Basic-vacuümzuignappen zonder borgring ZP hebben aanzienlijke voordelen en verkoopargumenten: ten eerste bieden ze een hoge kosteneffectiviteit. Door gebruik te maken van een volwassen productiefundament beheersen ze effectief de kosten en garanderen ze tegelijkertijd de productprestaties, waardoor de inkoopkosten voor klanten worden verlaagd; Ten tweede bieden ze diverse productcategorieën met meerdere specificaties en modellen; Ten derde is hun technologie volwassen. Door gebruik te maken van hoogwaardige materialen zoals siliconen en geavanceerde technologie voor het vasthouden van vacuümdruk, zorgen ze voor een sterke hechting en stabiliteit, waardoor een veilige materiaalhantering wordt gegarandeerd; Ten vierde is hun toeleveringsketen stabiel, ondersteund door een robuuste binnenlandse industriële keten en een sterke productiecapaciteit om tijdige levering te garanderen. Deze voordelen maken in eigen land geproduceerde vacuümzuignappen zeer concurrerend op het gebied van industriële automatisering.
Klik en start de selectie
》Terug naar productinformatie
Basic Zonder Lock Ring Pad ZP Tool
ZP-serie Padeenheid
ZPT-serie met adaptervacuümpads
ZPT-serie met buffervacuümpads
ZPR-serie met adaptervacuümpads
ZPR-serie met buffervacuümpads
ZPY-serie met adaptervacuümpads
ZPY-serie met buffervacuümpads
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Wat zijn Basic Vacuümzuignappen ZP zonder borgring?
Definitie & Functie
• Vacuümgrijpgereedschap:Creëert een afdichting met het werkstukoppervlak om heffen en positioneren mogelijk te maken
• Flexibele toepassing:Geschikt voor gladde, vlakke of licht gebogen oppervlakken
• Automatiseringsondersteuning:Gebruikt in robotarmen, transportbanden en handlingsystemen
Structurele kenmerken
• Gemaakt van duurzame elastomeren zoals siliconen of polyurethaan
• Lichtgewicht ontwerp voor verminderde belasting van robotsystemen
• Verkrijgbaar in meerdere diameters en vormen voor verschillende toepassingen
Kernvoordelen
Flexibele en eenvoudige installatie
• Geen borgringstructuur vereenvoudigt montage en vervanging
• Reduceert installatietijd en onderhoudsinspanningen
Betrouwbare afdichtingsprestaties
• Zorgt voor een stabiele vacuümgreep op gladde en niet-poreuze oppervlakken
• Zorgt voor een consistente zuigkracht tijdens werkzaamheden op hoge snelheid
Kosteneffectieve oplossing
• Eenvoudige structuur verlaagt productie- en vervangingskosten
• Ideaal voor grootschalige of hoogcyclische toepassingen
Duurzaam en slijtvast
• Hoogwaardige materialen zorgen voor een lange levensduur
• Bestand tegen slijtage en herhaald gebruik
Brede compatibiliteit
• Compatibel met diverse vacuümgeneratoren en montagesystemen
• Geschikt voor meerdere industriële omgevingen
Maatwerk & Productieproces
Aanpassingsopties
Om aan diverse industriële automatiseringseisen te voldoen, kunnen Basic Without Lock Ring-vacuümzuignappen ZP volledig worden aangepast, van materiaalkeuze tot structureel ontwerp:
• Materiaalkeuze
o Siliconen (SI): Bestand tegen hoge temperaturen, ideaal voor elektronica en schone omgevingen
o Polyurethaan (PU): Uitstekende slijtvastheid voor werkzaamheden met een hoge cyclus
o NBR: Kosteneffectieve oplossing voor algemene industriële toepassingen
o Optionele antistatische of voedselveilige materialen voor gespecialiseerde industrieën
• Grootte en geometrie
o Breed scala aan diameters voor verschillende draagvermogens
o Platte of lichte balgstructuren voor verschillende oppervlakteomstandigheden
• Hardheid en elasticiteit (Shore A)
o Zachtere materialen voor delicate of kwetsbare producten
o Hardere verbindingen voor zwaar gebruik of hoge snelheden
o Geoptimaliseerde balans tussen flexibiliteit en duurzaamheid
• Montage- en interfacecompatibiliteit
o Aanpassing aan diverse houders en vacuümsystemen
o Matching schroefdraadgrootte en aansluittype (metrisch, BSP, NPT)
o Integratie met verschillende montage-elementen of adapters
• Toepassingsspecifiek ontwerp
o Antislipoppervlakpatronen voor betere grip
o Olie- of chemicaliënbestendige materialen voor zware omstandigheden
o Prestatieaanpassing bij hoge of lage temperaturen

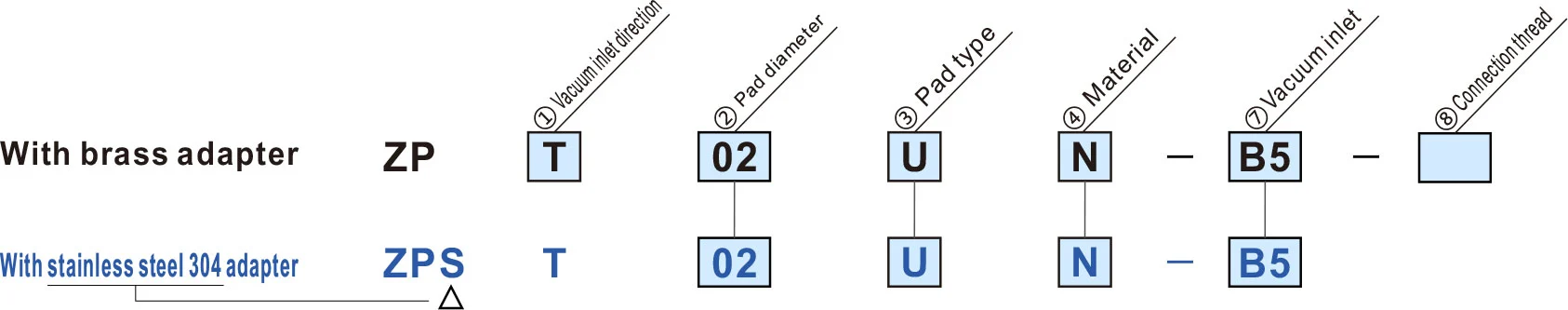

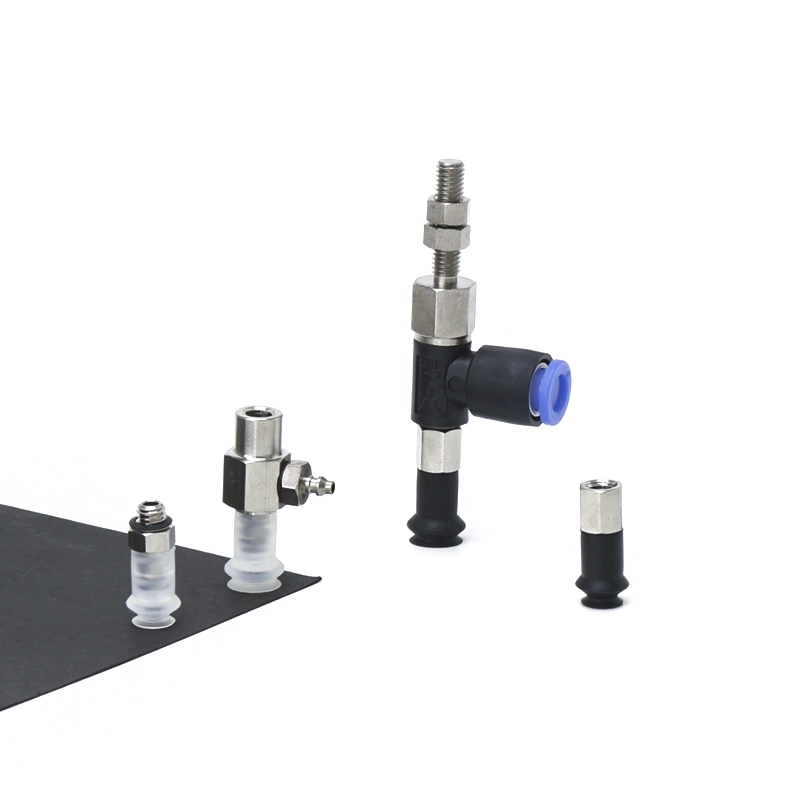

Hoe te bestellen
|
③ Padtype
② Paddiameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Vlak type/ovaal type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Balgtype | — | — | ● | ● | — | — | — | — | — | — |
| UT | Dun plat type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Dun plat type met ribben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidende siliconenrubber |
Het blauwe symbool is op maat gemaakte modellen
| Montageafmetingen adapter | |
| Als er door de klant een adapter wordt gemaakt, ontwerp dan de adapter met de afmetingen die rechts worden weergegeven. |
|
| ① Richting van vacuüminlaat | ⑦ Vacuüminlaat | ⑧ Aansluitschroefdraad | |||||||
| T | Verticaal |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateraal |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Type paddiameter (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Vlak type/ovaal type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Balgtype | — | — | ● | ● | — | — | — | — | — | — |
| UT | Dun plat type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Dun plat type met ribben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidende siliconenrubber |
Het blauwe symbool is op maat gemaakte modellen.
| ⑧ Aansluitschroefdraad | ||
| Mannelijke draad | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Vrouwelijke draad | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vacuüminlaat | |||
| Mannelijke draad | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Vrouwelijke draad | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb-fitting | U4 | Voor ø4 zachte buizen | M-5AU-4 |
| N4 | Voor ø4 nylonslang | M-5AN-4 | |
| U6 | Voor ø6 zachte buizen | M-5AU-6 | |
| N6 | Voor ø6 nylonslang | M-5AN-6 | |
| One-touch-fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ① Richting van vacuüminlaat | ⑦ Vacuüminlaat | |||||||||
| T | Verticaal |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateraal |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

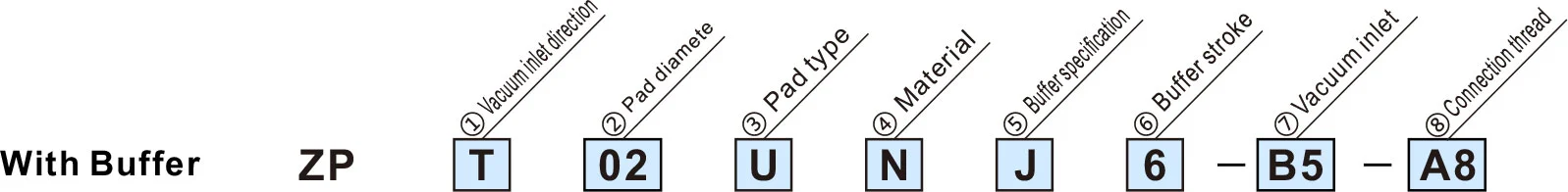

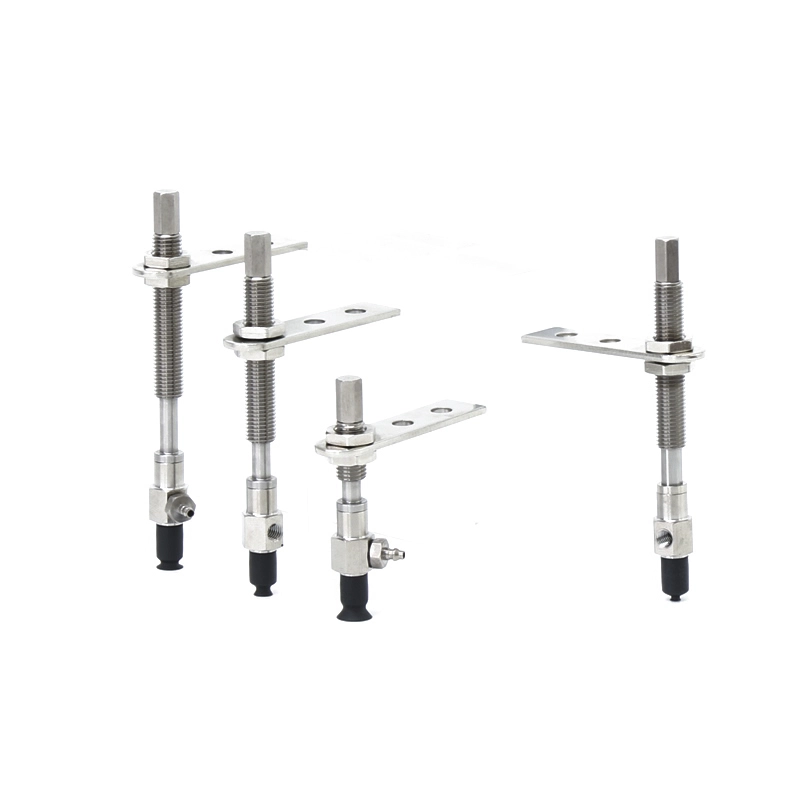

③ Padtype
② Paddiameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Vlak type/ovaal type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Balgtype | — | — | ● | ● | — | — | — | — | — | — |
| UT | Dun plat type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Dun plat type met ribben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidende siliconenrubber |
Het blauwe symbool is op maat gemaakte modellen.

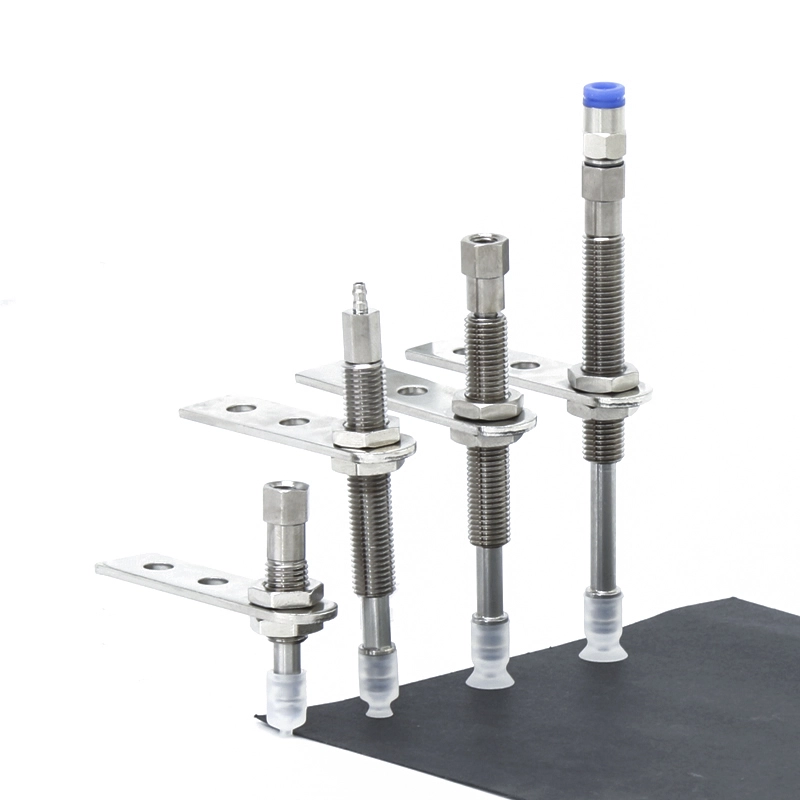

| ⑤ Bufferspecificatie | |
| J | Roterend |
| K | Niet-roterend |
| JN | Roterend (Zonder bufferplaat) |
| KN | Niet-roterend (Zonder bufferplaat) |
| ⑥ Bufferslag | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vacuüminlaat | |||
| Mannelijke draad | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Vrouwelijke draad | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Barb-fitting | U4 | Voor ø4 zachte buizen | M-5AU-4 |
| N4 | Voor ø4 nylonslang | M-5AN-4 | |
| U6 | Voor ø6 zachte buizen | M-5AU-6 | |
| N6 | Voor ø6 nylonslang | M-5AN-6 | |
| One-touch-fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Aansluitschroefdraad | |
| A8 | M8 x 1,0 |
Specificaties
| Borgring/Pad-type | Paddiameter/afmetingen | Sollicitatie | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Zonder borgring | Platte soort (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Voor werkstukken met vlakke en onvervormde oppervlakken |
| Ovale soort (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Voor werkstukken met beperkingen aan het adsorptieoppervlak | |
| Dun plat type (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Voor zachte werkstukken zoals dunne platen of vinyl. Rimpeling of vervorming tijdens adsorptie kan worden verminderd. | |
| Dun plat type met ribben (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Voor zachte werkstukken zoals dunne platen of vinyl. Werkstukken kunnen worden verwijderd gemakkelijk dankzij de ribben |
|
| Balgtype (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Voor gebruik waar geen ruimte is voor een buffer of voor werkstukken met schuine oppervlakken | |
| Met borgring | Platte soort (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor werkstukken met vlakke en onvervormde oppervlakken |
| Platte soort met ribben (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor werkstukken die gemakkelijk vervormen. Dankzij de ribben kunnen werkstukken eenvoudig worden verwijderd | |
| Balgtype (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor gebruik waar geen ruimte is voor een buffer of voor werkstukken met schuine oppervlakken | |
| Diep type (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Voor werkstukken met gebogen oppervlakken of voor bolvormige werkstukken | |
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
Installatiehandleiding
PDF-download
Waarschuwing + Let op (Lees dit vóór gebruik)
PDF-download
Hottags: Basic zonder borgring vacuümzuignappen ZP, China, fabrikant, leverancier, fabriek
Stuur onderzoek
Contact informatie
-
Adres
Xiaruan dorp Baishi stad Yueqing stad provincie Zhejiang China
-
Tel
-
E-mailen
Voor vragen over vacuümzuignappen, vacuümgeneratoren, accessoires voor pneumatische componenten of prijslijsten kunt u uw e-mailadres achterlaten en wij nemen binnen 24 uur contact met u op.
