Vacuümzuigen is een kernoplossing voor "flexibel grijpen" in de industriële automatisering met vier kernvoordelen: niet-beschadigend grijpen, aanpassingsvermogen aan multi-materiaal/onregelmatige werkstukken, schone en milieubescherming, en flexibele bediening. Het kan worden aangepast aan verschillende industriële kenmerken van werkstukken (dun/dik, precisie/grof, sanitair/standaard).

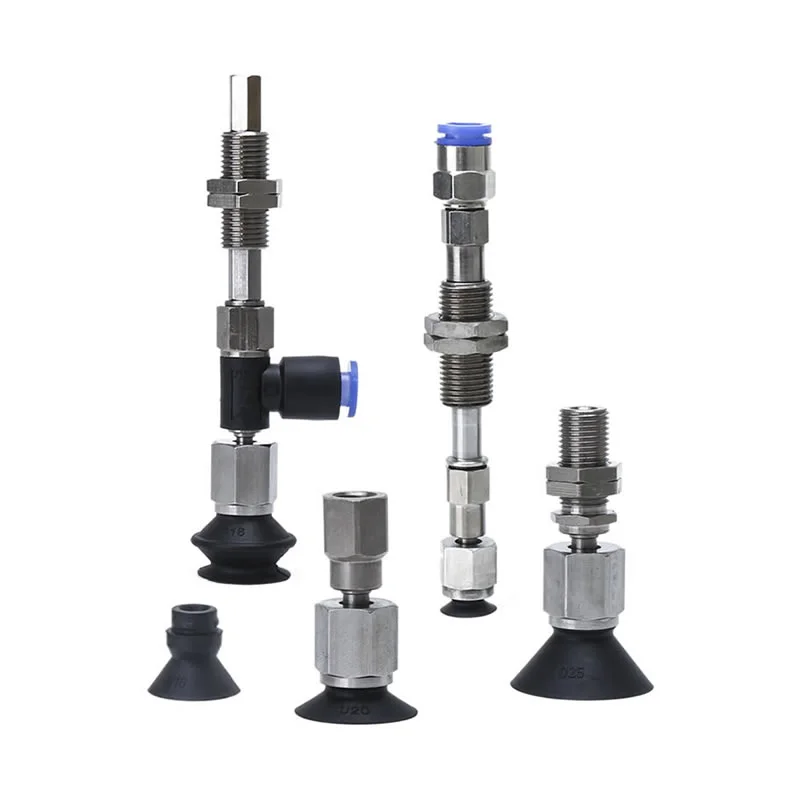

Basic Kogelgewricht Vacuümzuignappen ZP
Als toonaangevende Chinese fabrikant bieden wij op maat gemaakte basis-kogelgewricht-vacuümzuignappen ZP (Ø10-32 mm) voor onregelmatige werkstukken. Met draaibare koppen, bufferslagen (6-50 mm) en hoogwaardig siliconen/antistatisch rubber, zorgt onze fabrieksmatige leveranciersvoorraad voor stabiliteit en geluidsreductie. Beste voor lithiumbatterijlijnen met roestvrijstalen opties.
Klik en start de selectie
》Terug naar productinformatie
Basic Kogelgewricht Vacuümzuignappen ZP

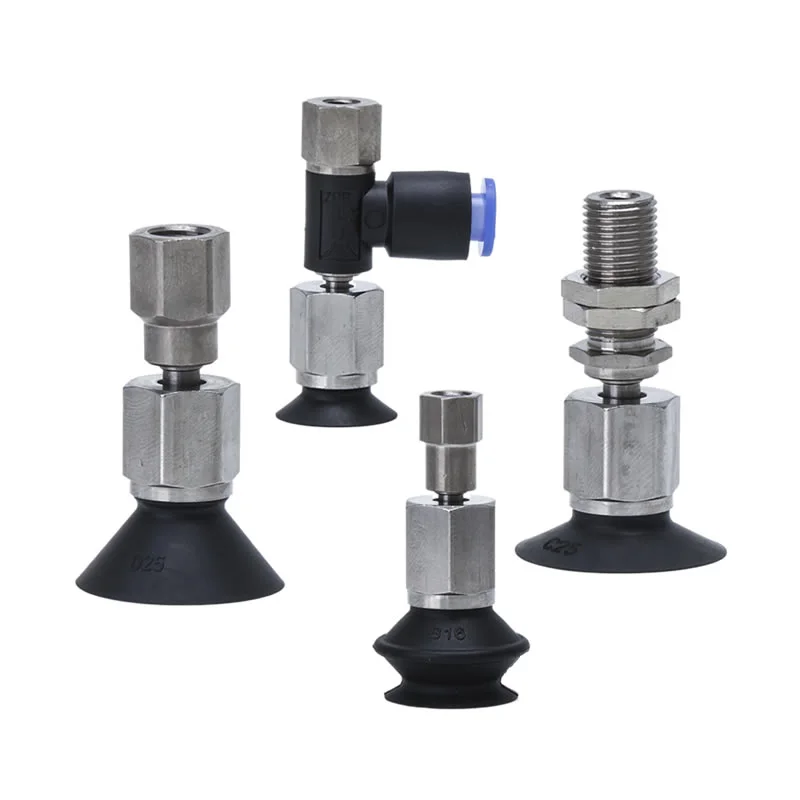

ZPTF-serie kogelgewrichttype met adaptervacuümpads

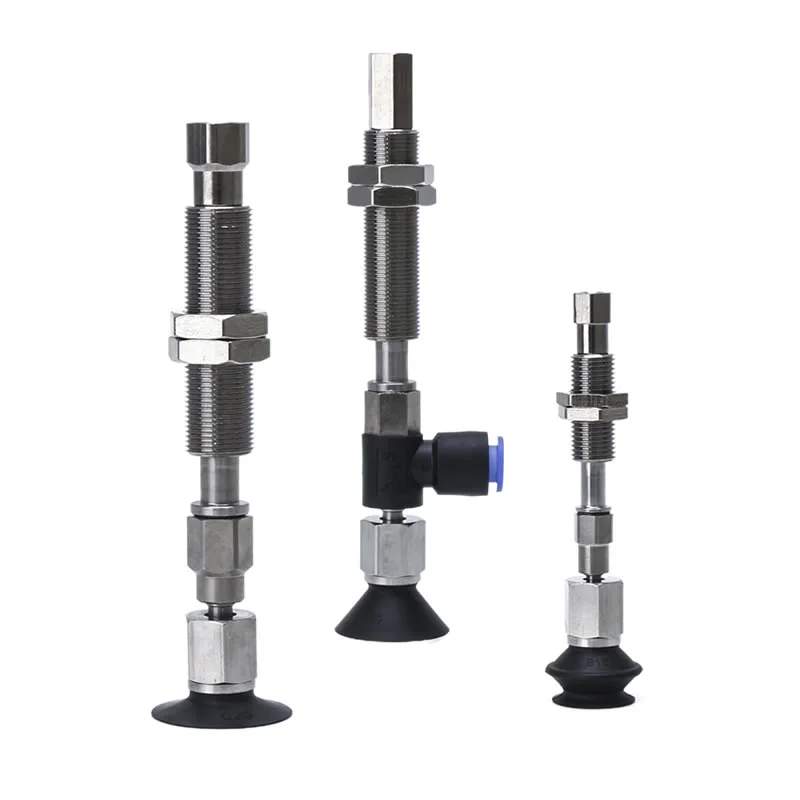

ZPTF-serie kogelgewrichttype met buffervacuümkussens

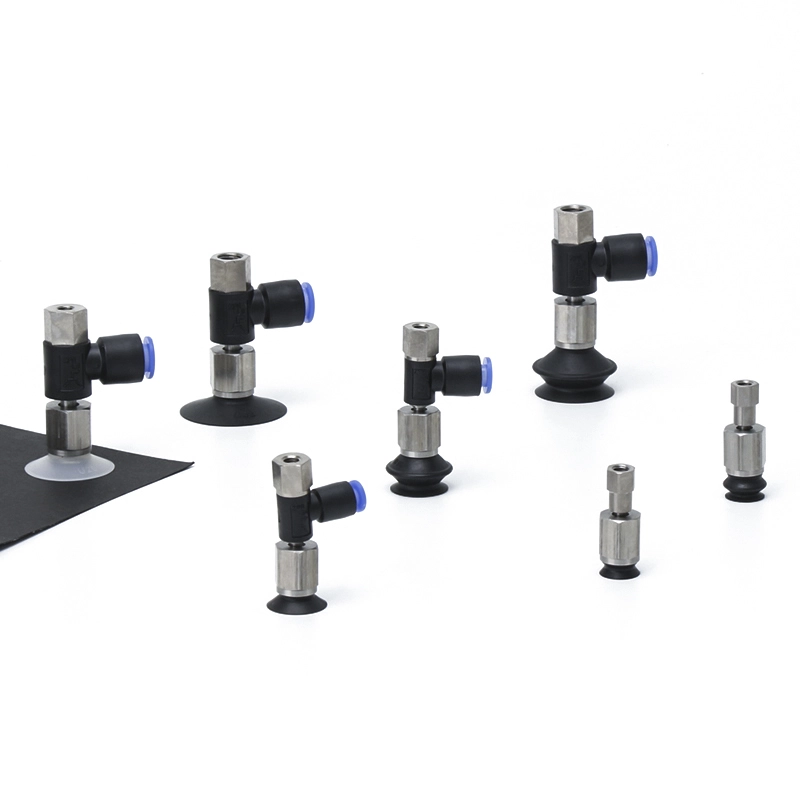

ZPRF-serie kogelgewrichttype met adaptervacuümpads

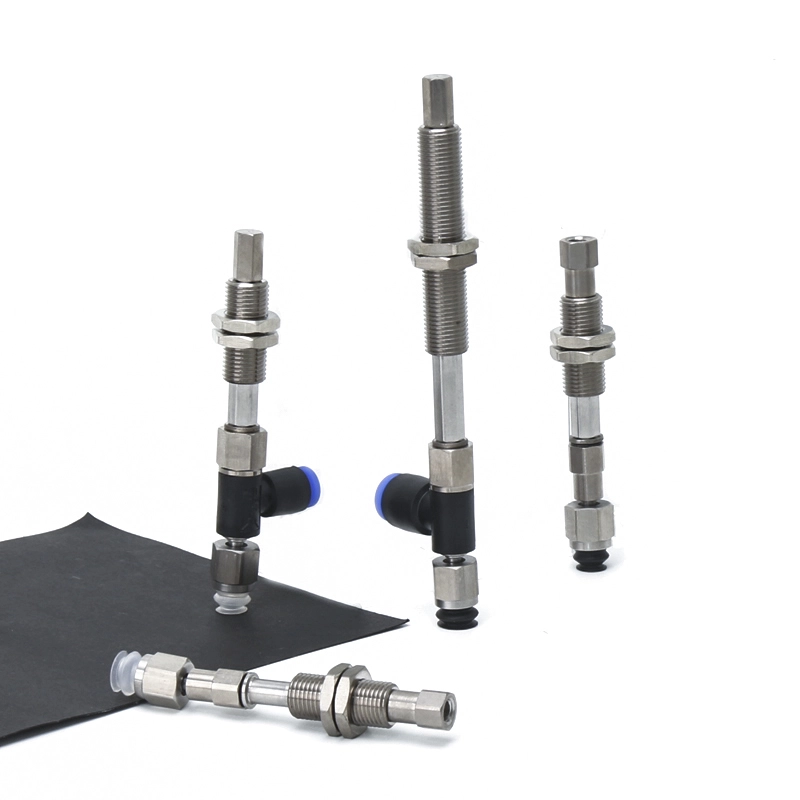

ZPRF-serie kogelgewrichttype met buffervacuümkussens
Beschrijving
Hoe te bestellen
Specificaties / Materiaal
Toepassingen
Bron
Commaelec is een toonaangevende Chinese fabrikant, de ZP-serie basistype vacuümzuignap met kogelgewricht is een krachtig pneumatisch onderdeel dat speciaal is ontworpen voor het grijpen van onregelmatige, hellende of gebogen werkstukken. Het ontwerp omvat een kogelgewrichtmechanisme – dat doet denken aan een menselijk gewricht – op het zuignapverbindingspunt; deze functie maakt automatische uitlijning mogelijk, waardoor het kogelgewricht vrij kan draaien wanneer de beker contact maakt met een hellend oppervlak. Het compenseert automatisch hoekafwijkingen tijdens robotgrijpoperaties, waardoor vacuümlekkage als gevolg van onvolmaakte afdichting wordt voorkomen. De serie is verkrijgbaar in diameters variërend van 10 mm tot 32 mm en biedt ook optionele modellen uitgerust met een buffermechanisme (Buffer), met slagen tussen 6 mm en 50 mm, om werkstukken te beschermen tegen schade veroorzaakt door mechanische schokken.
Technische superioriteit
De Basic Kogelgewricht Vacuümzuignappen ZP zijn niet zomaar standaardcomponenten; het zijn veelzijdige tools die zijn ontworpen voor omgevingen met hoge prestaties.
1. Adaptief draaibaar kopontwerp
Het belangrijkste voordeel van het ZPTF-model is het draaimechanisme met kogelgewricht. Hierdoor kan de zuignap kantelen en roteren en wordt hij automatisch uitgelijnd met de hoek van het werkstuk. Deze eigenschap verbetert de stabiliteit van industriële handling aanzienlijk, vooral bij carrosserieonderdelen of gegoten kunststoffen.
2. Uitgebreid maat- en vormbereik
Om aan de uiteenlopende toepassingsbehoeften te voldoen, bieden wij een uitgebreide selectie:
Diameterbereik:Precisiematen van minimaal 10 mm tot 32 mm.
Koptypes:Verkrijgbaar in platte, geribbelde, accordeon- (balg) en diepe typen om alles te verwerken, van dunne platen tot objecten met zware textuur.
3. Flexibele vacuümuitlaten en installatie
Ruimtebeperkingen in moderne machines vereisen flexibele lay-outs. Onze standaard kogelgewricht-vacuümzuignappen ZP zijn voorzien van:
Dubbele uitlaatopties:Verticale en horizontale vacuüminlaten voor naadloze integratie in compacte ruimtes.
Montagevariëteit:Opties om adapters of gespecialiseerde bufferbeugels op te nemen voor installatie op maat.
Kernvoordelen
Gripstabiliteit:Vooral bij het hanteren van gebogen carrosseriepanelen, onregelmatig gevormde spuitgietonderdelen of verpakkingsdozen zorgt het kogelgewrichtontwerp van de Basic Kogelgewricht Vacuümzuignappen ZP ervoor dat het vacuümniveau constant hoog blijft.
Ruis- en schokreductie:In combinatie met een buffermontage absorbeert het effectief kinetische energie bij contact, waardoor de algehele levensduur van het systeem wordt verlengd.
Aanpassingsvermogen aan gespecialiseerde bedrijfsomstandigheden:In de lithium-ionbatterijindustrie kan deze bijvoorbeeld volledig op maat worden vervaardigd uit roestvrij staal; omgekeerd kunnen in de elektronica-industrie antistatische materialen worden gebruikt.
Toepassingsscenario's
Auto-onderdelen:Grijpen van gebogen onderdelen zoals voorruiten of deurpanelen.
Logistiek sorteren:Omgaan met pakketten met oneffen oppervlakken.
3C elektronica:Het bereiken van nauwkeurige zuigkracht in krappe ruimtes door middel van kruiskoppelingverstelling.
Hoe te bestellen

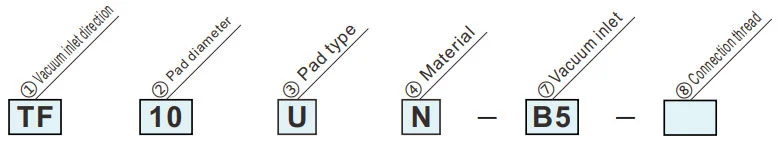

Kogelgewrichttype met adapter
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaanrubber |
| F | FKM |
| GN | GeleidendNBR |
| GS | Geleidende siliconenrubber |
Groen symbool is op maat gemaakte modellen
|
③ Padtype
② Paddiameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Platte soort | ● | ● | ● | ● | ● | ● | |||||||
| C | Plat type met ribben | ● | ● | ● | ● | ● | ● | |||||||
| B | Balgtype | ● | ● | ● | ● | ● | ● | |||||||
| ①Vacuuminlaatrichting | D | Diep type | ● | — | ● | — | ● | — | ||||||
| TF | Verticaal |
|
⑦Vacuüminlaat | Vrouwelijke draad | B5 | M5x0,8 | ● | ● | ||||||
| ⑧Aansluitdraad | Mannelijke draad | A8 | M8x1,0 | ● | — | |||||||||
| A10 | M10x1,0 | — | ● | |||||||||||
|
⑦Vacuüminlaat | Vrouwelijke draad | B5 | M5x0,8 | ● | — | ||||||||
| B8 | M8x1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Lateraal |
|
One-touch-fitting | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Aansluitdraad | Vrouwelijke draad | B5 | M5x0,8 | ● | ● | |||||||||
| B8 | M8x1,25 | — | ● | |||||||||||

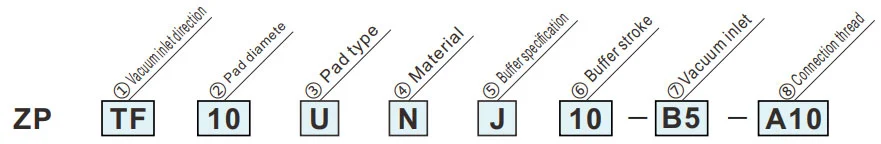

Kogelgewrichttype met buffer
| ④Materiaal | |
| N | NBR |
| S | Siliconenrubber |
| U | Urethaan rubber |
| F | FKM |
| GN | Geleidende NBR |
| GS | Geleidend siliconenrubber |
Groen symbool is op maat gemaakte modellen
|
③ Padtype
② Paddiameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Platte soort | ● | ● | ● | ● | ● | ● | ||||||
| C | Plat type met ribben | ● | ● | ● | ● | ● | ● | ||||||
| B | Balgtype | ● | ● | ● | ● | ● | ● | ||||||
| D | Diep type | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Bufferslag | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Vacuuminlaatrichting | 50 | 50 mm | ● | ● | |||||||||
| TF | Verticaal |
|
⑦Vacuüminlaat | Vrouwelijk draad |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Aanpassing met één druk op de knop | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Aansluitdraad | Mannelijke draad | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Lateraal |
|
⑦Vacuüminlaat | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Aansluitdraad | Mannelijke draad | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤Bufferspecificatie | |
| J | Roterend |
| K | Niet-roterend |
Specificaties
| Borgring/Pad-type | Paddiameter/afmetingen | Sollicitatie | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Zonder borgring | Platte soort (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Voor werkstukken met vlakke en onvervormde oppervlakken |
| Ovale soort (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Voor werkstukken met beperkingen aan het adsorptieoppervlak | |
| Dun plat type (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Voor zachte werkstukken zoals dunne platen of vinyl. Rimpeling of vervorming tijdens adsorptie kan worden verminderd. | |
| Dun plat type met ribben (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Voor zachte werkstukken zoals dunne platen of vinyl. Werkstukken kunnen worden verwijderd gemakkelijk dankzij de ribben |
|
| Balgtype (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Voor gebruik waar geen ruimte is voor een buffer of voor werkstukken met schuine oppervlakken | |
| Met borgring | Platte soort (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor werkstukken met vlakke en onvervormde oppervlakken |
| Platte soort met ribben (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor werkstukken die gemakkelijk vervormen. Dankzij de ribben kunnen werkstukken eenvoudig worden verwijderd | |
| Balgtype (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Voor gebruik waar geen ruimte is voor een buffer of voor werkstukken met schuine oppervlakken | |
| Diep type (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Voor werkstukken met gebogen oppervlakken of voor bolvormige werkstukken | |
Padmateriaal en kenmerken
⚪:Weinig of geen invloed △:Kan gebruikt worden afhankelijk van de omstandigheden X:Niet geschikt
|
Materiaal
Kenmerken
|
Symbool | Durometer HS (±5°) |
Kleur van rubber |
Operationeel temperatuur bereik (°C) |
Olie weerstand benzine |
Olie weerstand benzol |
Baseren weerstand |
Zuur weerstand |
Weerbestendigheid | Ozon weerstand |
Slijtage weerstand |
Waterdicht | Oplosmiddel weerstand (Benzeen, tolueen) |
Sollicitatie |
| NBR | N | 50 | Zwart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdracht van algemeen werk, golfkarton, fineerplaat, ijzeren plaat en andere |
| Siliconenrubber | S | 45 ~ 50 | Wit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider, Verwijderen uit spuitgieten, Dun werk, Keukenmachine |
| Urethaan rubber | U | 50 ~ 60 | Bruin | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Golfkarton, ijzeren plaat, fineerplaat |
| FKM | F | 60 | Zwart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemisch werk |
| Geleidende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Algemeen werk van halfgeleiders (weerstand tegen statische elektriciteit) | |
| Geleidende siliconenrubber | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halfgeleider (statische elektriciteit) |
De bovenstaande tabel behandelt alleen de algemene kenmerken van de betreffende rubbermaterialen. Blauw symbool is op maat gemaakte modellen.
Toepassingsoverzicht van pneumatische componenten (vacuümzuignap) in diverse industriële domeinen
I. Kernsterkten
II. Extractie van toepassingen per industrie
A. Geneeskunde en medische industrie
A.1: Kernvereisten:Schoon en vrij van vervuiling (FDA/GMP-conform), zacht en niet-beschadigend, en preventie van kruisbesmetting
A.2 Belangrijkste scenario's:
1. Farmaceutische verpakking: medicijnfles / farmaceutische plaat / infuuszakopname (siliconenzuignap van voedingskwaliteit, geen deeltjesverlies)
2. Montage van medische hulpmiddelen: chirurgische instrumenten/medische katheters/stukken prothesebehandeling (instelbare negatieve druk, bescherming tegen vervorming)
3. Biologisch laboratorium: petrischaaltje/centrifugebuis/overdracht van reagenskaart (chemisch bestendig, steriel compatibel)
B. Elektronica- en halfgeleiderindustrie
B.1 Kernvereisten:antistatisch (10⁶-10¹¹Ω), nauwkeurige positionering (fout ≤0,01 mm), krasbestendigheid
B.2 Belangrijkste scenario's:
1. Chip/halfgeleider: behandeling van wafers, verpakking van chips (poreuze keramische/antistatische siliconen zuignap, uniforme negatieve druk om breuk te voorkomen)
2. PCB/Componenten: Flexibele PCB, microcomponenten (0402-weerstanden) opbouw (dunne siliconen/gel/micro-zuignappen om kreuken/scheuren te voorkomen)
3. Display: LCD/OLED-paneel, aanraakglasgrijper (hoog transparant materiaal, geen vlekken en krassen)
C. Auto- en auto-onderdelenindustrie
C.1 Kernvereisten:grote zuigkracht (enkele zuigschijf ≥500N), aanpassing aan meerdere specificaties (metaal/kunststof/glas), antislip
C.2 Belangrijkste scenario's:
4. Carrosserieproductie: lassen van stalen plaat / deurkozijn (rubber met grote diameter / multi-zuignapreeks, antisliptextuur)
5. Glas / interieur: montage op de voorruit, overdracht van lederen zitvlak (temperatuurbestendige siliconen / sponszuignappen, bescherming tegen vervorming)
6. Onderdelen: motorcilinderhuis / versnellingsbakhuisgrijper (vacuüm + mechanisch slot, anti-val)
D. Voedings- en verpakkingsindustrie
D.1 Kernvereisten:Materiaal van voedingskwaliteit (FDA-gecertificeerd), gemakkelijk schoon te maken, bestand tegen pletten
D.2 Belangrijkste scenario's:
1. Voedselverwerking: gebakken goederen / vers vlees / fruit sorteren (sponszuignap met lage zuigkracht, geurloos en gemakkelijk te wassen)
2. Automatisering van de verpakking: opening van verpakkingszakken, steriel vormen van kartonnen dozen (eliminatie van statische elektriciteit / meerpuntsafzuiging, geschikt voor dunne / harde verpakkingen)
E. Logistiek en opslagsector
E.1 Kernvereisten:efficiënte aanpassing (meerdere specificaties van goederen), stabiele druk, valbeveiliging
E.2 Belangrijkste scenario's:
1. Dozenverwerking: e-commerce dozensortering (instelbare zuigarray, vacuümdruk)
2. Plaat/rol: overdracht van houten platen/plastic folierollen (lange strook/ringvormige zuignap, uniforme adsorptie om offset te voorkomen)
F. Nieuwe energie en speciale industrieën
F.1 Nieuwe energie (lithiumbatterij/pv):
1. Lithiumbatterijplaat (antistatische poreuze zuignap, anti-stof), fotovoltaïsch glas (grote zuignap van siliconen, geen krassen)
F.2 Drukwerk en papier
1. Vastleggen van papier/drukwerk (absorberend papiermateriaal, lichte negatieve druk om scheuren en inktvervuiling te voorkomen)
III. Samenvatting van de belangrijkste aanpassingslogica
| Kenmerken van het werkstuk | Pipetaanpassingsprogramma | Overeenkomstige sectorscenario's |
| Dun / breekbaar / precisie | Siliconen/keramisch materiaal, micro-onderdruk, micro-zuigmond | Elektronische halfgeleiders, farmaceutische producten |
| Zware items / Groot formaat | Rubbermateriaal, zuignap met grote diameter, reeks met meerdere zuignappen | Auto's, logistieke panelen |
| Gezondheid/Preventie van vervuiling | Siliconen van voedings-/medische kwaliteit, gemakkelijk te reinigen structuur | Geneeskunde, voedsel |
| Zachte/onregelmatige oppervlakken | Sponsmateriaal, vervormbare zuignap | Auto-interieur, eten |
| Antistatische vereisten | Antistatisch siliconen, ionenwindondersteund | elektronische halfgeleider |
